1 689 989 223 2016-12-15| Robert Bosch GmbH
Popis prístroja | KTS 560 / 590 (KTS 5a Series) | 261 |
sk
3.4 Tester systému
3.4.1 Lišta diagnostiky/meracia lišta
459963-03_Ht
1
2
3

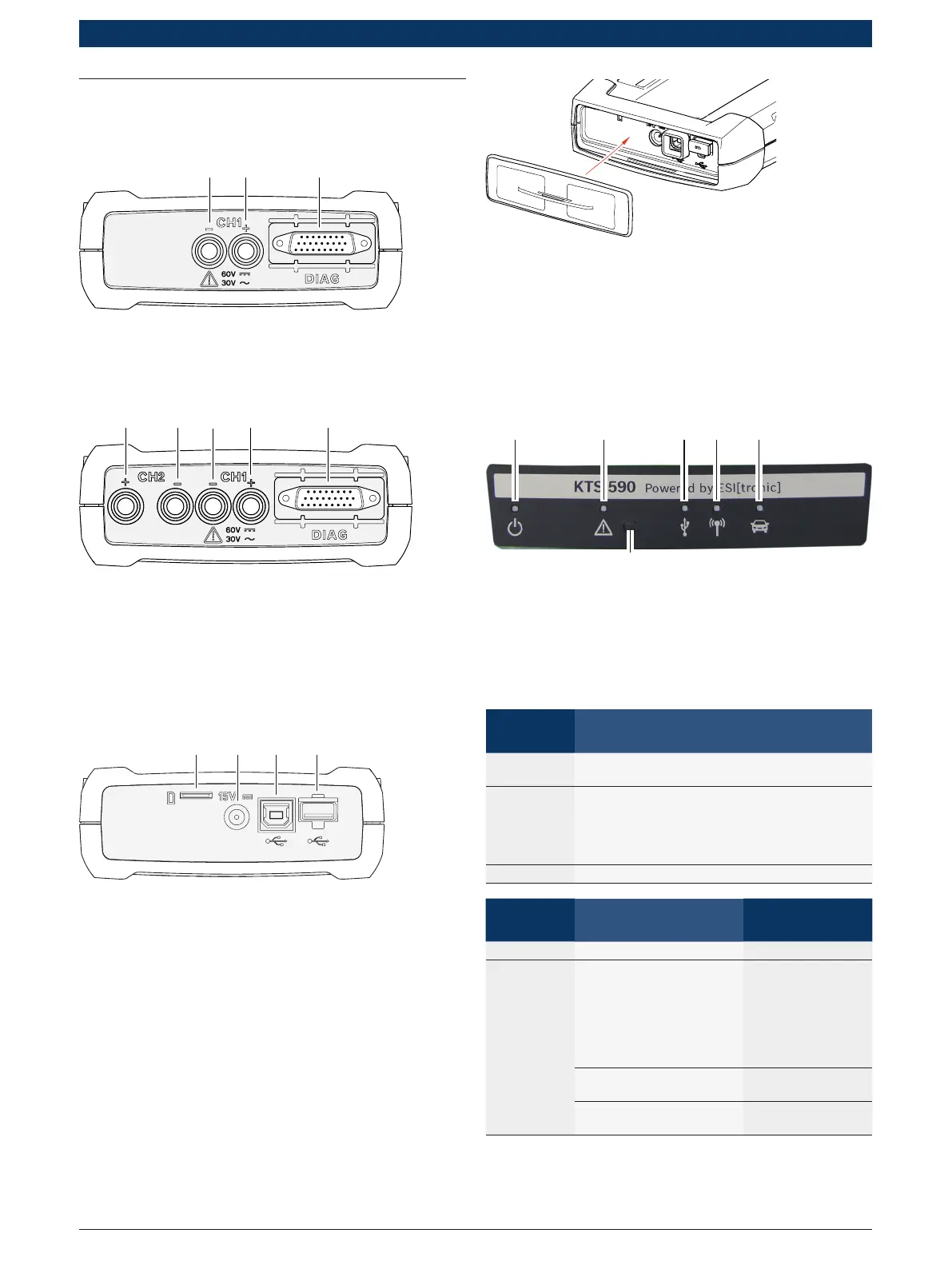

Obr. 1: Lišta diagnostiky/meracia lišta KTS 560
1 Vstup merania CH1(–), modrý
2 Vstup merania CH1(+), žltý
3 Prípojka OBD-pripojovacieho vedenia (DIAG)
1
2
3
4
5
Obr. 2: Lišta diagnostiky/meracia lišta KTS 590
1 Vstup merania CH2(+), červený
2 Vstup merania CH2(–), čierny
3 Vstup merania CH1(–), modrý
4 Vstup merania CH1(+), žltý
5 Prípojka OBD-pripojovacieho vedenia (DIAG)
3.4.2 Pripojovacia lišta
459963-06_Ht
1
2
3
4
Obr. 3: Pripojovacia lišta
1 Zásuvka pre pamäťové karty (žiadna funkcia)
2 Prípojka sieťového zdroja
3 USB prípojka
4 Bluetooth-USB adaptér (zasunutý výrobcom)
Obr. 4: Pripojovacia lišta s ochranným krytom
i Pomocou dodaného ochranného krytu je pripojova-
cia lišta chránená pred mechanickým poškodením,
nečistotami príp. vodou.
3.4.3 Zobrazovanie stavu pomocou LED diód
459963-09_Ko
Obr. 5: LED dióda pre zobrazenie stavu
1 LED ZAP/VYP
2 LED PORUCHA
3 LED USB
4 LED BLUETOOTH
5 LED DIAGNOSTIKA
6 Tlačidlo "Recovery Mode"
LED ZAP/
VYP
Funkcia
Svieti na ze-
leno
KTS 560 / 590 pripravený na prevádzku.
Bliká na ze-
leno
KTS 560 / 590 je pripojený iba prostredníctvom
USB pripojovacieho vedenia (elektrické napája-
nie zo sieťového zdroja alebo chýba OBD-pripo-
jovacie vedenie). KTS 560 / 590 nie je priprave-
ný na prevádzku.
Vyp Chýba elektrické napájanie.
LED
PORUCHA
Funkcia Opatrenie
Vyp Nejedná sa o poruchu Žiadne.
Svieti na čer-
veno
Porucha hardvéru/softvé-
ru výrobcu
Vytiahnite USB-spo-
jovacie vedenie a
kábel elektrického
napájania a znova
ich zasuňte.
Aktualizujte softvér
výrobcu.
Elektrické napájanie > 36 V Skontrolujte elek-
trické napájanie.
Aktivovaný režim "Recove-
ry Mode"
Vykonajte obnove-
nie systému.
