1 689 989 223 2016-12-15| Robert Bosch GmbH
| 86 | KTS 560 / 590 (KTS 5a Series) | Descrição do aparelhopt
LED
BLUETOOTH
Função
Desligado Sem comunicação de dados por Bluetooth.
Pisca em ver-
de
Comunicação de dados por Bluetooth.
LED
DIAGNOSE
Função
Desligado Não há comunicação de dados com a unidade de
comando.
Acende em
verde
Comunicação de dados com a unidade de co-
mando.
Tecla "Recovery Mode"
i A tecla "Recovery Mode" é utilizada apenas para re-
alizar uma atualização do firmware no KTS 560 / 590
no caso de falhas de funcionamento.
Após pressionar a tecla "Recovery Mode" >3 segundos,
o LED FALHA acende em vermelho e então é possível
realizar uma atualização do firmware através do DDC
(Diagnostic Device Configuration). Após uma atuali-
zação do firmware, o LED FALHA não deve mais estar
aceso.
Se nenhuma atualização do firmware for realizada após
pressionar a tecla "Recovery Mode", a alimentação de
tensão e o cabo de conexão USB devem ser desconec-
tados. Quando a alimentação de tensão voltar a ser co-
nectada, o LED FALHA deve estar apagado novamente.
3.5 Acessórios especiais
Para obter mais informações sobre os acessórios es-
peciais, como por ex. cabos de conexão específicos do
veículo, ou outros cabos de medição e cabos de cone-
xão, consulte o seu revendedor Bosch.
3.6 Operação
Os KTS 560 / 590 podem ser conectados ao PC/laptop
tanto por via radioelétrica (Bluetooth) como também
através da conexão USB. No caso de uma conexão ra-
dioelétrica, o adaptador USB Bluetooth deve ser conec-
tado ao PC/laptop.
i A conexão radioelétrica entre KTS 560 / 590 e o PC/
laptop pode ser estabelecida apenas através do
adaptador USB Bluetooth fornecido no volume de
fornecimento.
i No DCU100 / 130 / 220 com hardware de Bluetooth
interno, o adaptador USB Bluetooth fornecido não é
necessário.

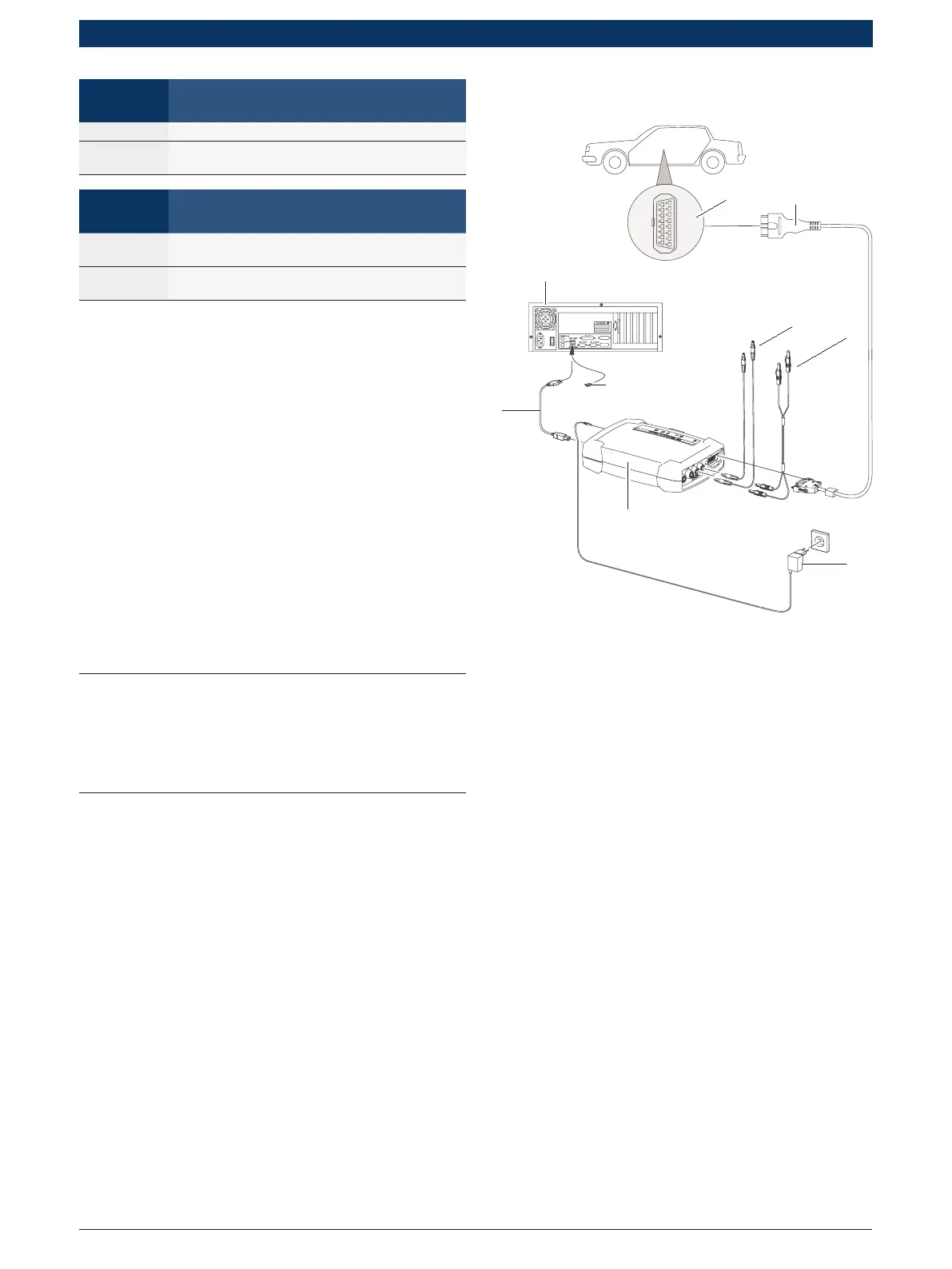

3.6.1 Esquema de conexões
459963-21_Ko
1
2
3
4
5
6
7
8
9
Fig. 6: Esquema de conexões, tomando como exemplo o
KTS 590
1 Interface OBD do veículo
2 Cabo de ligação OBD
3 Cabos de medição
4 Cabos de medição (KTS 590)
5 Fonte de alimentação
6 KTS 590
7 Cabo de ligação USB
8 Adaptador USB Bluetooth para USB 3.0
9 PC (portátil)
3.6.2 Notas relativas ao diagnóstico de unidades de
comando
KTS 560 / 590 é alimentado com tensão ou através do
alimentador fornecido ou através da interface OBD do
veículo.
! Em passos de teste durante os quais é necessário
dar partida ao motor, a tensão da bateria pode
baixar de tal forma que a alimentação através do
veículo deixa de poder ser garantida. Nestes ca-
sos, pode tornar-se necessário fornecer tensão ao
KTS 560 / 590 através do alimentador.
i Em alguns veículos, a alimentação de tensão apenas
pode existir através da interface OBD depois de
ligada a ignição.
