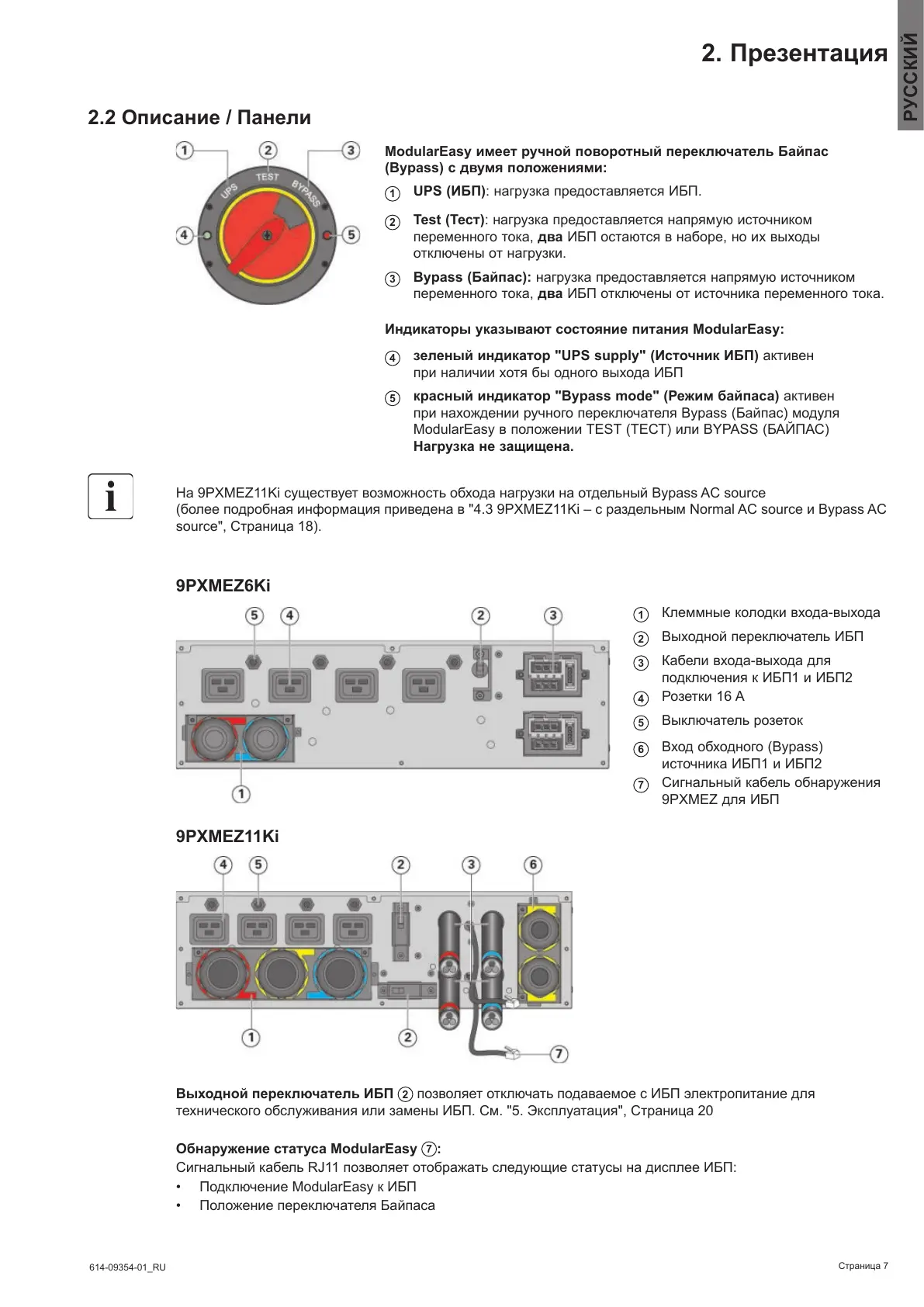

2. Презентация
2.2 Описание / Панели
ModularEasy имеет ручной поворотный переключатель Байпас
(Bypass) с двумя положениями:
1
UPS (ИБП): нагрузка предоставляется ИБП.
2
Test (Тест): нагрузка предоставляется напрямую источником
переменного тока, два ИБП остаются в наборе, но их выходы
отключены от нагрузки.
3
Bypass (Байпас): нагрузка предоставляется напрямую источником
переменного тока, два ИБП отключены от источника переменного тока.
Индикаторы указывают состояние питания ModularEasy:
4
зеленый индикатор "UPS supply" (Источник ИБП) активен
при наличии хотя бы одного выхода ИБП
5
красный индикатор "Bypass mode" (Режим байпаса) активен
при нахождении ручного переключателя Bypass (Байпас) модуля
ModularEasy в положении TEST (ТЕСТ) или BYPASS (БАЙПАС)
Нагрузка не защищена.
На 9PXMEZ11Ki существует возможность обхода нагрузки на отдельный Bypass AC source
(более подробная информация приведена в "4.3 9PXMEZ11Ki – с раздельным Normal AC source и Bypass AC
source", Страница 18).
9PXMEZ6Ki
1
Клеммные колодки входа-выхода
2
Выходной переключатель ИБП
3
Кабели входа-выхода для
подключения к ИБП1 и ИБП2
4
Розетки 16 A
5
Выключатель розеток
6
Вход обходного (Bypass)
источника ИБП1 и ИБП2
7
Сигнальный кабель обнаружения
9PXMEZ для ИБП
9PXMEZ11Ki
Выходной переключатель ИБП
2
позволяет отключать подаваемое с ИБП электропитание для
технического обслуживания или замены ИБП. См. "5. Эксплуатация", Страница 20
Обнаружение статуса ModularEasy
7
:
Сигнальный кабель RJ11 позволяет отображать следующие статусы на дисплее ИБП:
• Подключение ModularEasy к ИБП
• Положение переключателя Байпаса
