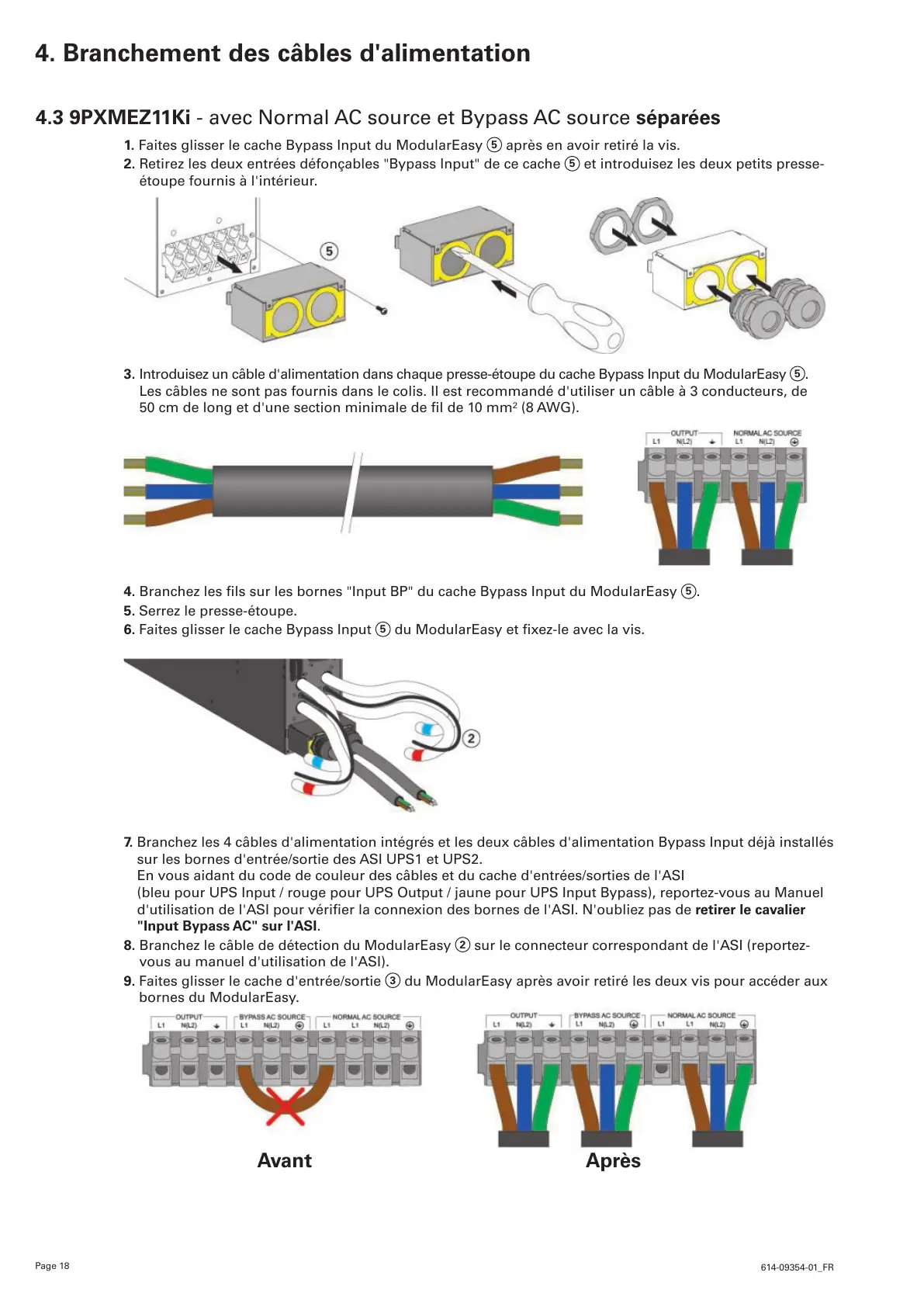

4.3 9PXMEZ11Ki - avec Normal AC source et Bypass AC source séparées
1. Faites glisser le cache Bypass Input du ModularEasy
5
après en avoir retiré la vis.
2. Retirez les deux entrées défonçables "Bypass Input" de ce cache
5
et introduisez les deux petits presse-
étoupe fournis à l'intérieur.
3. Introduisez un câble d'alimentation dans chaque presse-étoupe du cache Bypass Input du ModularEasy
5
.
Les câbles ne sont pas fournis dans le colis. Il est recommandé d'utiliser un câble à 3 conducteurs, de
50cmdelongetd'unesectionminimaledelde10mm²(8AWG).
4.Branchezleslssurlesbornes"InputBP"ducacheBypassInputduModularEasy
5
.
5. Serrez le presse-étoupe.
6. Faites glisser le cache Bypass Input
5
duModularEasyetxez-leaveclavis.
7. Branchez les 4 câbles d'alimentation intégrés et les deux câbles d'alimentation Bypass Input déjà installés
sur les bornes d'entrée/sortie des ASI UPS1 et UPS2.
En vous aidant du code de couleur des câbles et du cache d'entrées/sorties de l'ASI
(bleu pour UPS Input / rouge pour UPS Output / jaune pour UPS Input Bypass), reportez-vous au Manuel
d'utilisationdel'ASIpourvérierlaconnexiondesbornesdel'ASI.N'oubliezpasderetirer le cavalier
"Input Bypass AC" sur l'ASI.
8. Branchez le câble de détection du ModularEasy
2
sur le connecteur correspondant de l'ASI (reportez-
vous au manuel d'utilisation de l'ASI).
9. Faites glisser le cache d'entrée/sortie
3
du ModularEasy après avoir retiré les deux vis pour accéder aux
bornes du ModularEasy.
4. Branchement des câbles d'alimentation
Avant Après
