Page 21
614-09354-01_FR
FRANÇAIS

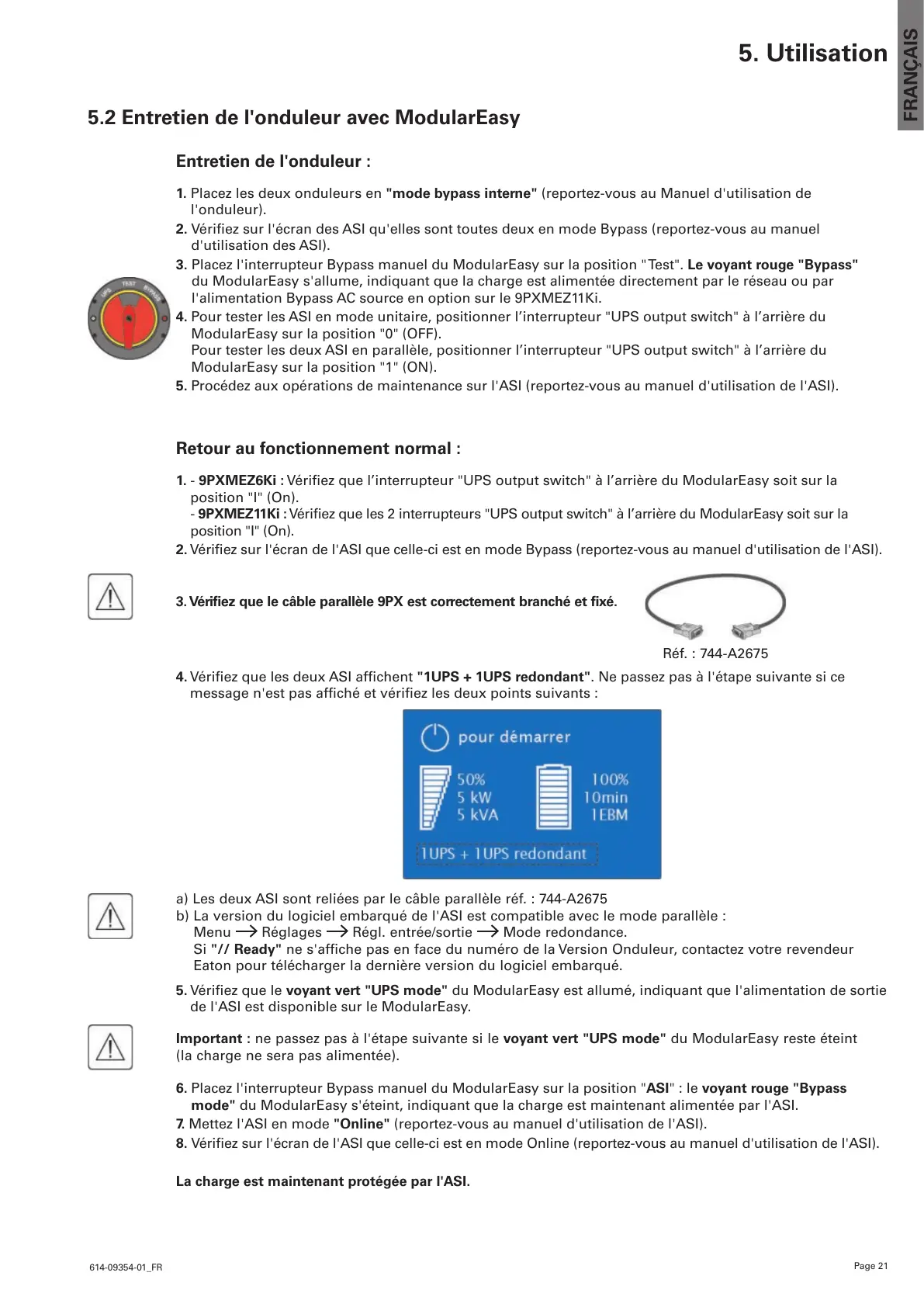

5.2 Entretien de l'onduleur avec ModularEasy
Entretien de l'onduleur:
1. Placez les deux onduleurs en "mode bypass interne" (reportez-vous au Manuel d'utilisation de
l'onduleur).
2. Vériezsurl'écrandesASIqu'ellessonttoutesdeuxenmodeBypass(reportez-vousaumanuel
d'utilisation des ASI).
3.Placezl'interrupteurBypassmanuelduModularEasysurlaposition"Test".Le voyant rouge "Bypass"
du ModularEasy s'allume, indiquant que la charge est alimentée directement par le réseau ou par
l'alimentation Bypass AC source en option sur le 9PXMEZ11Ki.
4. Pour tester les ASI en mode unitaire, positionner l’interrupteur "UPS output switch" à l’arrière du
ModularEasy sur la position "0" (OFF).
Pour tester les deux ASI en parallèle, positionner l’interrupteur "UPS output switch" à l’arrière du
ModularEasy sur la position "1" (ON).
5. Procédez aux opérations de maintenance sur l'ASI (reportez-vous au manuel d'utilisation de l'ASI).
Retour au fonctionnement normal:
1. - 9PXMEZ6Ki:Vériezquel’interrupteur"UPSoutputswitch"àl’arrièreduModularEasysoitsurla
position "I" (On).
- 9PXMEZ11Ki:Vériezqueles2interrupteurs"UPSoutputswitch"àl’arrièreduModularEasysoitsurla
position "I" (On).
2.Vériezsurl'écrandel'ASIquecelle-ciestenmodeBypass(reportez-vousaumanueld'utilisationdel'ASI).
3. Vérifiez que le câble parallèle 9PX est correctement branché et fixé.
Réf.:744-A2675
4.VériezquelesdeuxASIafchent"1UPS + 1UPS redondant". Ne passez pas à l'étape suivante si ce
messagen'estpasafchéetvériezlesdeuxpointssuivants:
a)LesdeuxASIsontreliéesparlecâbleparallèleréf.:744-A2675
b)Laversiondulogicielembarquédel'ASIestcompatibleaveclemodeparallèle:
Menu Réglages Régl. entrée/sortie Mode redondance.
Si "// Ready"nes'afchepasenfacedunumérodelaVersionOnduleur,contactezvotrerevendeur
Eaton pour télécharger la dernière version du logiciel embarqué.
5.Vériezquelevoyant vert "UPS mode" du ModularEasy est allumé, indiquant que l'alimentation de sortie
de l'ASI est disponible sur le ModularEasy.
Important: ne passez pas à l'étape suivante si le voyant vert "UPS mode" du ModularEasy reste éteint
(la charge ne sera pas alimentée).
6. Placez l'interrupteur Bypass manuel du ModularEasy sur la position "ASI":levoyant rouge "Bypass
mode" du ModularEasy s'éteint, indiquant que la charge est maintenant alimentée par l'ASI.
7. Mettez l'ASI en mode "Online" (reportez-vous au manuel d'utilisation de l'ASI).
8. Vériezsurl'écrandel'ASIquecelle-ciestenmodeOnline(reportez-vousaumanueld'utilisationdel'ASI).
La charge est maintenant protégée par l'ASI.
5. Utilisation
