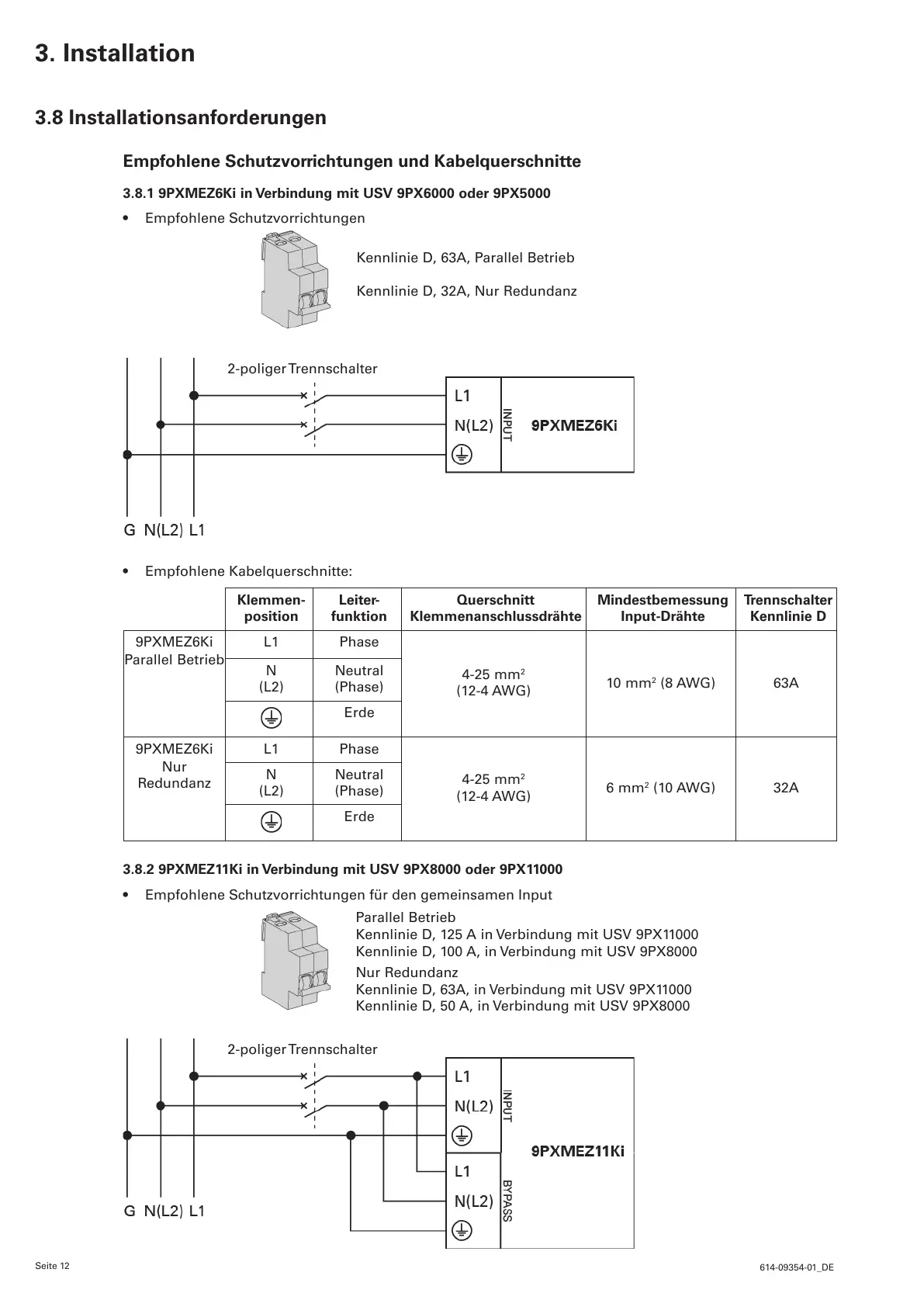

3.8 Installationsanforderungen
Empfohlene Schutzvorrichtungen und Kabelquerschnitte
3.8.1 9PXMEZ6Ki in Verbindung mit USV 9PX6000 oder 9PX5000
• Empfohlene Schutzvorrichtungen
Kennlinie D, 63A, Parallel Betrieb
Kennlinie D, 32A, Nur Redundanz
2-poliger Trennschalter
• Empfohlene Kabelquerschnitte:
Klemmen-
position
Leiter-
funktion
Querschnitt
Klemmenanschlussdrähte
Mindestbemessung
Input-Drähte
Trennschalter
Kennlinie D
9PXMEZ6Ki
Parallel Betrieb
L1 Phase
4-25 mm
2
(12-4 AWG)
10 mm
2
(8 AWG) 63A
N
(L2)
Neutral
(Phase)
Erde
9PXMEZ6Ki
Nur
Redundanz
L1 Phase
4-25 mm
2
(12-4 AWG)
6 mm
2
(10 AWG) 32A
N
(L2)
Neutral
(Phase)
Erde
3.8.2 9PXMEZ11Ki in Verbindung mit USV 9PX8000 oder 9PX11000
• Empfohlene Schutzvorrichtungen für den gemeinsamen Input
Parallel Betrieb
Kennlinie D, 125 A in Verbindung mit USV 9PX11000
Kennlinie D, 100 A, in Verbindung mit USV 9PX8000
Nur Redundanz
Kennlinie D, 63A, in Verbindung mit USV 9PX11000
Kennlinie D, 50 A, in Verbindung mit USV 9PX8000
2-poliger Trennschalter
