Página 20
614-09354-01_ES

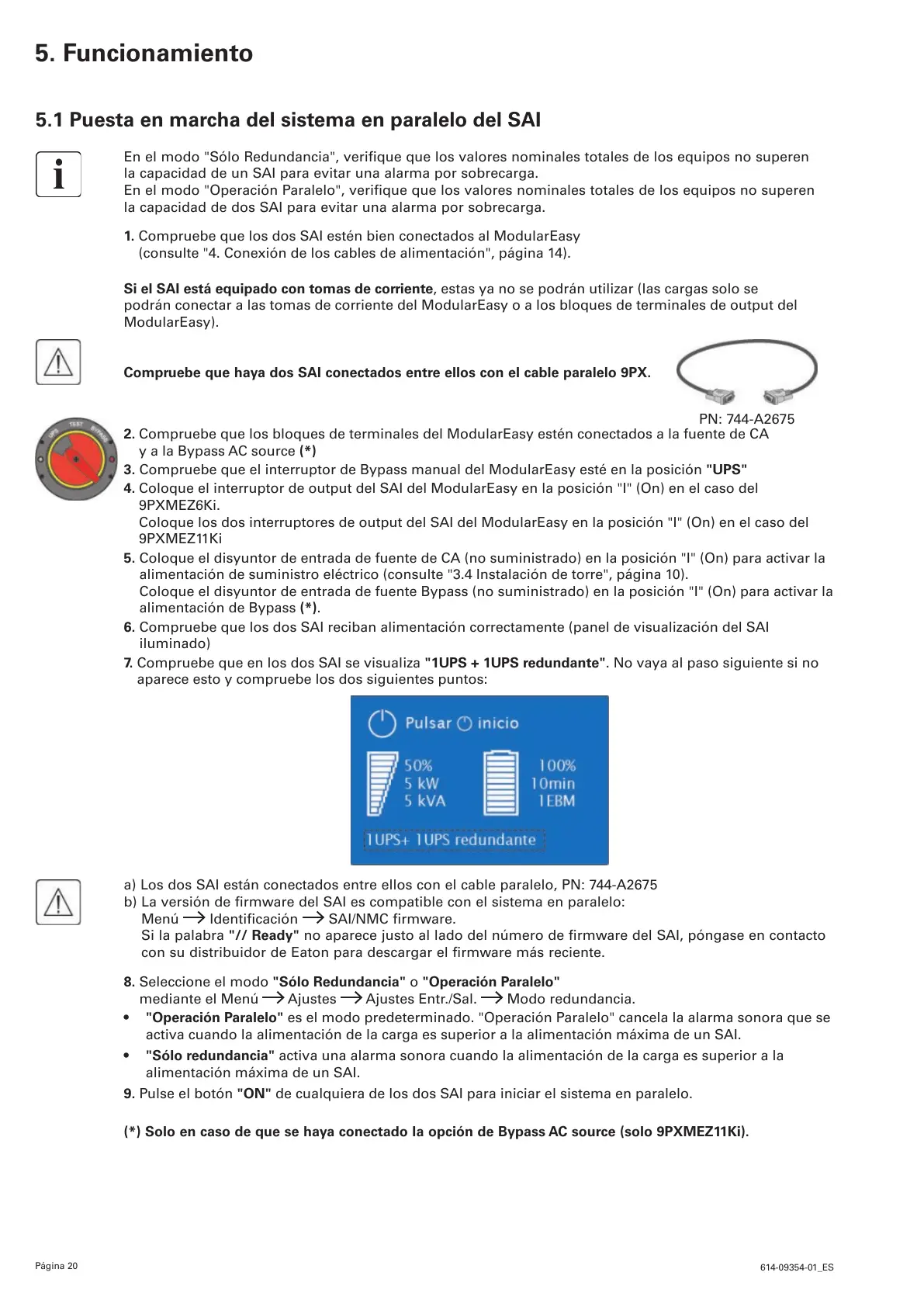

5.1 Puesta en marcha del sistema en paralelo del SAI
En el modo "Sólo Redundancia", verifique que los valores nominales totales de los equipos no superen
la capacidad de un SAI para evitar una alarma por sobrecarga.
En el modo "Operación Paralelo", verifique que los valores nominales totales de los equipos no superen
la capacidad de dos SAI para evitar una alarma por sobrecarga.
1. Compruebe que los dos SAI estén bien conectados al ModularEasy
(consulte "4. Conexión de los cables de alimentación", página 14).
Si el SAI está equipado con tomas de corriente, estas ya no se podrán utilizar (las cargas solo se
podrán conectar a las tomas de corriente del ModularEasy o a los bloques de terminales de output del
ModularEasy).
Compruebe que haya dos SAI conectados entre ellos con el cable paralelo 9PX.
PN: 744-A2675
2. Compruebe que los bloques de terminales del ModularEasy estén conectados a la fuente de CA
y a la Bypass AC source (*)
3. Compruebe que el interruptor de Bypass manual del ModularEasy esté en la posición "UPS"
4. Coloque el interruptor de output del SAI del ModularEasy en la posición "I" (On) en el caso del
9PXMEZ6Ki.
Coloque los dos interruptores de output del SAI del ModularEasy en la posición "I" (On) en el caso del
9PXMEZ11Ki
5. Coloque el disyuntor de entrada de fuente de CA (no suministrado) en la posición "I" (On) para activar la
alimentación de suministro eléctrico (consulte "3.4 Instalación de torre", página 10).
Coloque el disyuntor de entrada de fuente Bypass (no suministrado) en la posición "I" (On) para activar la
alimentación de Bypass (*).
6. Compruebe que los dos SAI reciban alimentación correctamente (panel de visualización del SAI
iluminado)
7. Compruebe que en los dos SAI se visualiza "1UPS + 1UPS redundante". No vaya al paso siguiente si no
aparece esto y compruebe los dos siguientes puntos:
a) Los dos SAI están conectados entre ellos con el cable paralelo, PN: 744-A2675
b) La versión de firmware del SAI es compatible con el sistema en paralelo:
Menú Identificación SAI/NMC firmware.
Si la palabra "// Ready"noaparecejustoalladodelnúmerodermwaredelSAI,póngaseencontacto
consudistribuidordeEatonparadescargarelrmwaremásreciente.
8. Seleccione el modo "Sólo Redundancia" o "Operación Paralelo"
mediante el Menú
Ajustes Ajustes Entr./Sal. Modo redundancia.
"Operación Paralelo" es el modo predeterminado. "Operación Paralelo" cancela la alarma sonora que se
activa cuando la alimentación de la carga es superior a la alimentación máxima de un SAI.
"Sólo redundancia" activa una alarma sonora cuando la alimentación de la carga es superior a la
alimentación máxima de un SAI.
9. Pulse el botón "ON" de cualquiera de los dos SAI para iniciar el sistema en paralelo.
(*) Solo en caso de que se haya conectado la opción de Bypass AC source (solo 9PXMEZ11Ki).
