Página 16
614-09354-01_ES

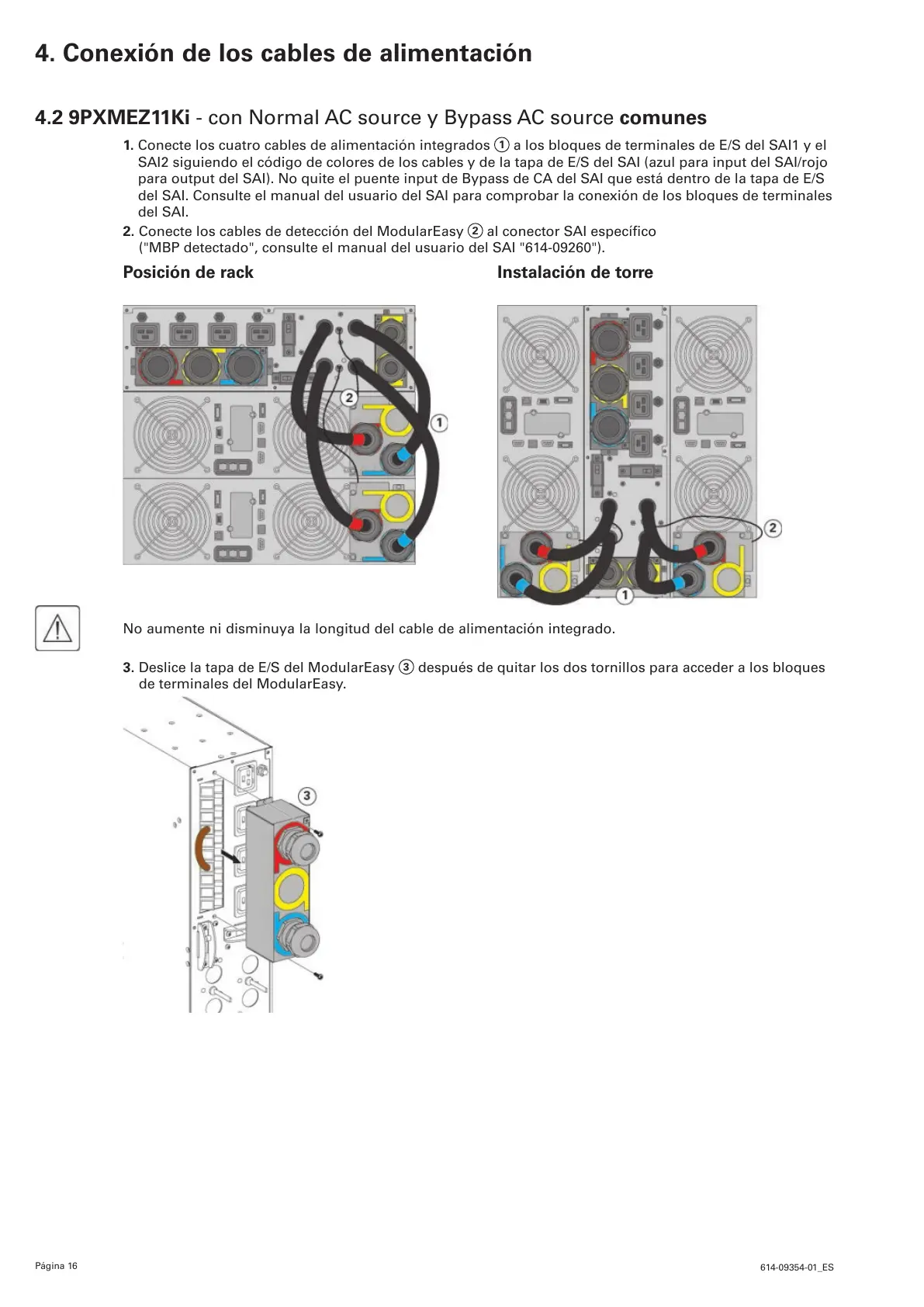

4.2 9PXMEZ11Ki - con Normal AC source y Bypass AC source comunes
1. Conecte los cuatro cables de alimentación integrados
1
a los bloques de terminales de E/S del SAI1 y el
SAI2 siguiendo el código de colores de los cables y de la tapa de E/S del SAI (azul para input del SAI/rojo
para output del SAI). No quite el puente input de Bypass de CA del SAI que está dentro de la tapa de E/S
del SAI. Consulte el manual del usuario del SAI para comprobar la conexión de los bloques de terminales
del SAI.
2. Conecte los cables de detección del ModularEasy
2
alconectorSAIespecíco
("MBP detectado", consulte el manual del usuario del SAI "614-09260").
Posición de rack Instalación de torre
No aumente ni disminuya la longitud del cable de alimentación integrado.
3. Deslice la tapa de E/S del ModularEasy
3
después de quitar los dos tornillos para acceder a los bloques
de terminales del ModularEasy.
4. Conexión de los cables de alimentación
