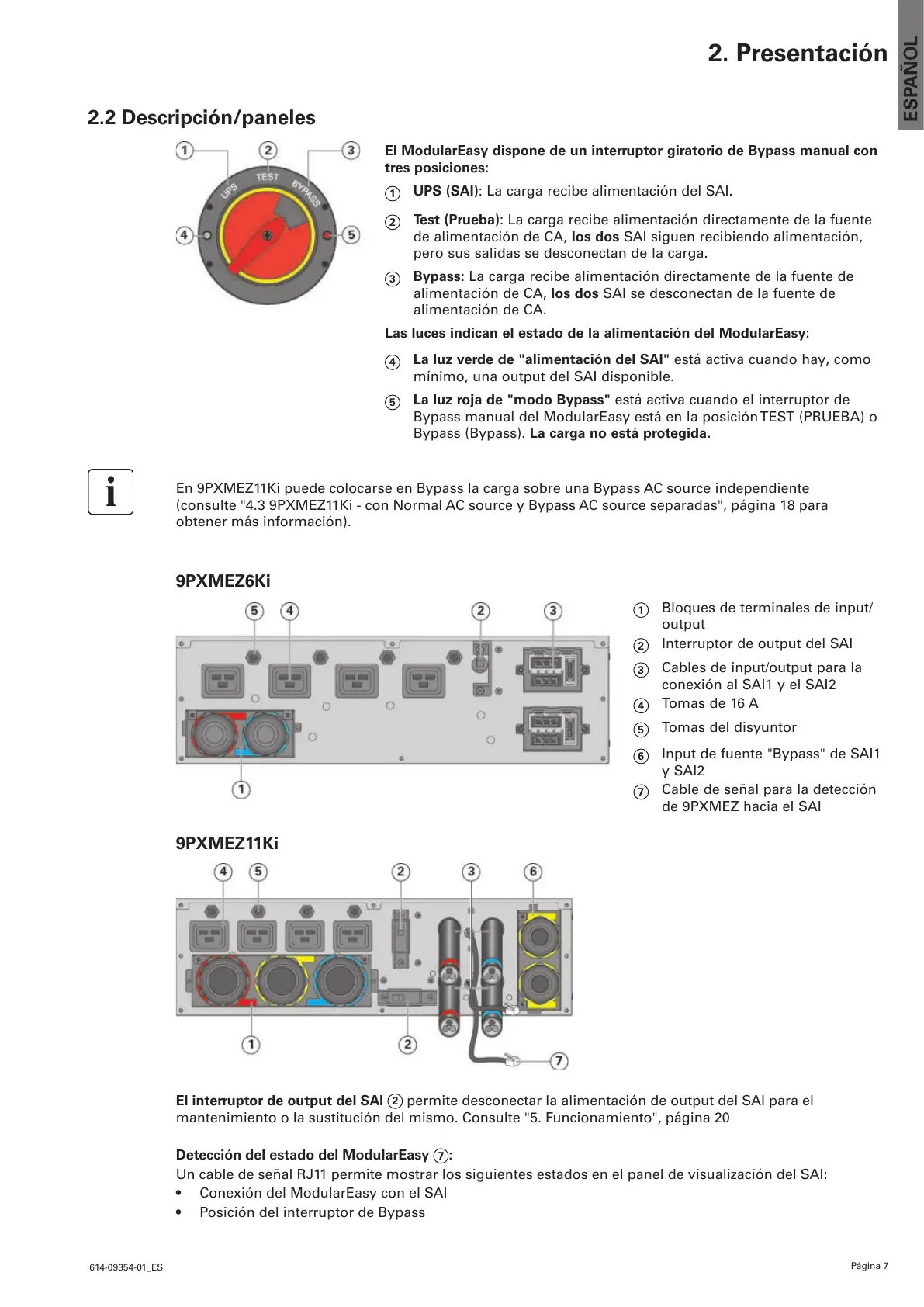

2. Presentación
2.2 Descripción/paneles
El ModularEasy dispone de un interruptor giratorio de Bypass manual con
tres posiciones:
1
UPS (SAI): La carga recibe alimentación del SAI.
2
Test (Prueba): La carga recibe alimentación directamente de la fuente
de alimentación de CA, los dos SAI siguen recibiendo alimentación,
pero sus salidas se desconectan de la carga.
3
Bypass: La carga recibe alimentación directamente de la fuente de
alimentación de CA, los dos SAI se desconectan de la fuente de
alimentación de CA.
Las luces indican el estado de la alimentación del ModularEasy:
4
La luz verde de "alimentación del SAI" está activa cuando hay, como
mínimo, una output del SAI disponible.
5
La luz roja de "modo Bypass" está activa cuando el interruptor de
Bypass manual del ModularEasy está en la posición TEST (PRUEBA) o
Bypass (Bypass). La carga no está protegida.
En 9PXMEZ11Ki puede colocarse en Bypass la carga sobre una Bypass AC source independiente
(consulte "4.3 9PXMEZ11Ki - con Normal AC source y Bypass AC source separadas", página 18 para
obtener más información).
9PXMEZ6Ki
1
Bloques de terminales de input/
output
2
Interruptor de output del SAI
3
Cables de input/output para la
conexión al SAI1 y el SAI2
4
Tomas de 16 A
5
Tomas del disyuntor
6
Input de fuente "Bypass" de SAI1
y SAI2
7
Cable de señal para la detección
de 9PXMEZ hacia el SAI
9PXMEZ11Ki
El interruptor de output del SAI
2
permite desconectar la alimentación de output del SAI para el
mantenimiento o la sustitución del mismo. Consulte "5. Funcionamiento", página 20
Detección del estado del ModularEasy
7
:
Un cable de señal RJ11 permite mostrar los siguientes estados en el panel de visualización del SAI:
• ConexióndelModularEasyconelSAI
• PosicióndelinterruptordeBypass
