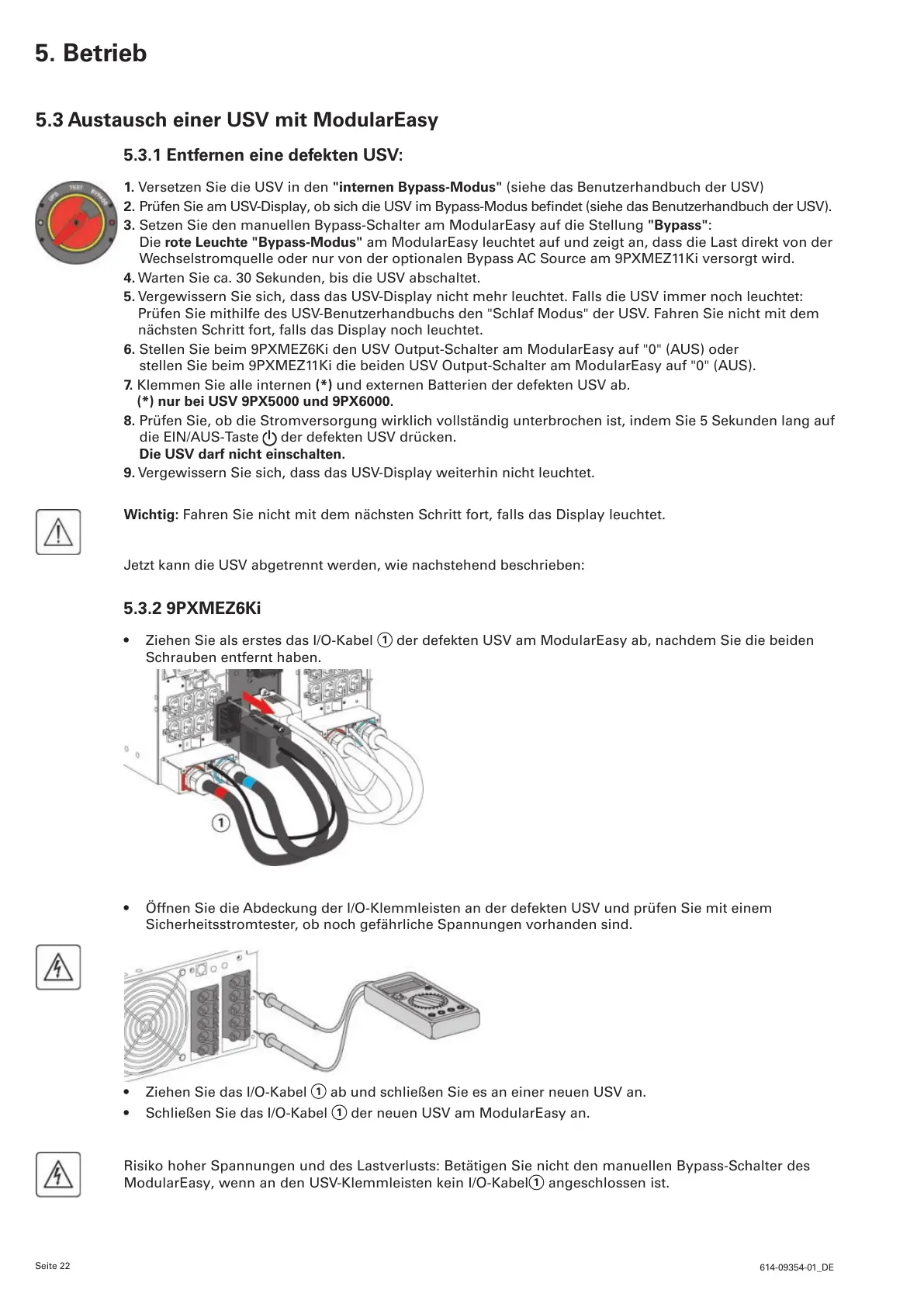

5.3 Austausch einer USV mit ModularEasy
5.3.1 Entfernen eine defekten USV:
1. Versetzen Sie die USV in den "internen Bypass-Modus" (siehe das Benutzerhandbuch der USV)
2.PrüfenSieamUSV-Display,obsichdieUSVimBypass-Modusbendet(siehedasBenutzerhandbuchderUSV).
3. Setzen Sie den manuellen Bypass-Schalter am ModularEasy auf die Stellung "Bypass":
Die rote Leuchte "Bypass-Modus" am ModularEasy leuchtet auf und zeigt an, dass die Last direkt von der
Wechselstromquelle oder nur von der optionalen Bypass AC Source am 9PXMEZ11Ki versorgt wird.
4. Warten Sie ca. 30 Sekunden, bis die USV abschaltet.
5. Vergewissern Sie sich, dass das USV-Display nicht mehr leuchtet. Falls die USV immer noch leuchtet:
Prüfen Sie mithilfe des USV-Benutzerhandbuchs den "Schlaf Modus" der USV. Fahren Sie nicht mit dem
nächsten Schritt fort, falls das Display noch leuchtet.
6. Stellen Sie beim 9PXMEZ6Ki den USV Output-Schalter am ModularEasy auf "0" (AUS) oder
stellen Sie beim 9PXMEZ11Ki die beiden USV Output-Schalter am ModularEasy auf "0" (AUS).
7. Klemmen Sie alle internen (*) und externen Batterien der defekten USV ab.
(*) nur bei USV 9PX5000 und 9PX6000.
8. Prüfen Sie, ob die Stromversorgung wirklich vollständig unterbrochen ist, indem Sie 5 Sekunden lang auf
die EIN/AUS-Taste
der defekten USV drücken.
Die USV darf nicht einschalten.
9. Vergewissern Sie sich, dass das USV-Display weiterhin nicht leuchtet.
Wichtig: Fahren Sie nicht mit dem nächsten Schritt fort, falls das Display leuchtet.
Jetzt kann die USV abgetrennt werden, wie nachstehend beschrieben:
5.3.2 9PXMEZ6Ki
• Ziehen Sie als erstes das I/O-Kabel
1
der defekten USV am ModularEasy ab, nachdem Sie die beiden
Schrauben entfernt haben.
• Öffnen Sie die Abdeckung der I/O-Klemmleisten an der defekten USV und prüfen Sie mit einem
Sicherheitsstromtester, ob noch gefährliche Spannungen vorhanden sind.
• Ziehen Sie das I/O-Kabel
1
ab und schließen Sie es an einer neuen USV an.
• Schließen Sie das I/O-Kabel
1
der neuen USV am ModularEasy an.
Risiko hoher Spannungen und des Lastverlusts: Betätigen Sie nicht den manuellen Bypass-Schalter des
ModularEasy, wenn an den USV-Klemmleisten kein I/O-Kabel
1
angeschlossen ist.
5. Betrieb
