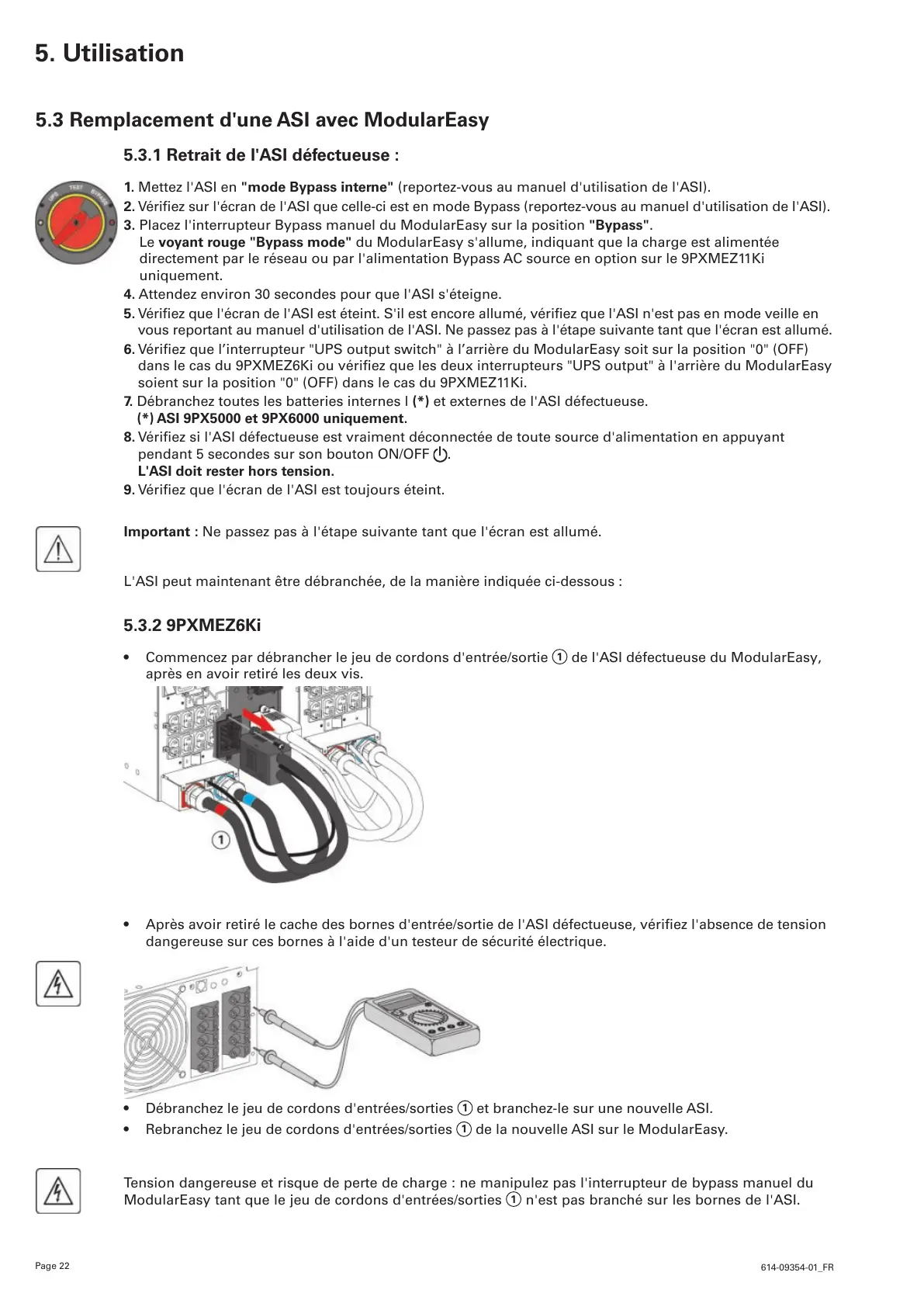

5.3 Remplacement d'une ASI avec ModularEasy
5.3.1 Retrait de l'ASI défectueuse:
1. Mettez l'ASI en "mode Bypass interne" (reportez-vous au manuel d'utilisation de l'ASI).
2.Vériezsurl'écrandel'ASIquecelle-ciestenmodeBypass(reportez-vousaumanueld'utilisationdel'ASI).
3. Placez l'interrupteur Bypass manuel du ModularEasy sur la position "Bypass".
Le voyant rouge "Bypass mode" du ModularEasy s'allume, indiquant que la charge est alimentée
directement par le réseau ou par l'alimentation Bypass AC source en option sur le 9PXMEZ11Ki
uniquement.
4.Attendezenviron30secondespourquel'ASIs'éteigne.
5.Vériezquel'écrandel'ASIestéteint.S'ilestencoreallumé,vériezquel'ASIn'estpasenmodeveilleen
vous reportant au manuel d'utilisation de l'ASI. Ne passez pas à l'étape suivante tant que l'écran est allumé.
6.Vériezquel’interrupteur"UPSoutputswitch"àl’arrièreduModularEasysoitsurlaposition"0"(OFF)
danslecasdu9PXMEZ6Kiouvériezquelesdeuxinterrupteurs"UPSoutput"àl'arrièreduModularEasy
soient sur la position "0" (OFF) dans le cas du 9PXMEZ11Ki.
7. Débranchez toutes les batteries internes l (*) et externes de l'ASI défectueuse.
(*) ASI 9PX5000 et 9PX6000 uniquement.
8.Vériezsil'ASIdéfectueuseestvraimentdéconnectéedetoutesourced'alimentationenappuyant
pendant5secondessursonboutonON/OFF
.
L'ASI doit rester hors tension.
9.Vériezquel'écrandel'ASIesttoujourséteint.
Important: Ne passez pas à l'étape suivante tant que l'écran est allumé.
L'ASIpeutmaintenantêtredébranchée,delamanièreindiquéeci-dessous:
5.3.2 9PXMEZ6Ki
• Commencez par débrancher le jeu de cordons d'entrée/sortie
1
de l'ASI défectueuse du ModularEasy,
après en avoir retiré les deux vis.
• Aprèsavoirretirélecachedesbornesd'entrée/sortiedel'ASIdéfectueuse,vériezl'absencedetension
dangereuse sur ces bornes à l'aide d'un testeur de sécurité électrique.
• Débranchez le jeu de cordons d'entrées/sorties
1
et branchez-le sur une nouvelle ASI.
• Rebranchez le jeu de cordons d'entrées/sorties
1
de la nouvelle ASI sur le ModularEasy.
Tensiondangereuseetrisquedepertedecharge:nemanipulezpasl'interrupteurdebypassmanueldu
ModularEasy tant que le jeu de cordons d'entrées/sorties
1
n'est pas branché sur les bornes de l'ASI.
