Página 18
614-09354-01_ES

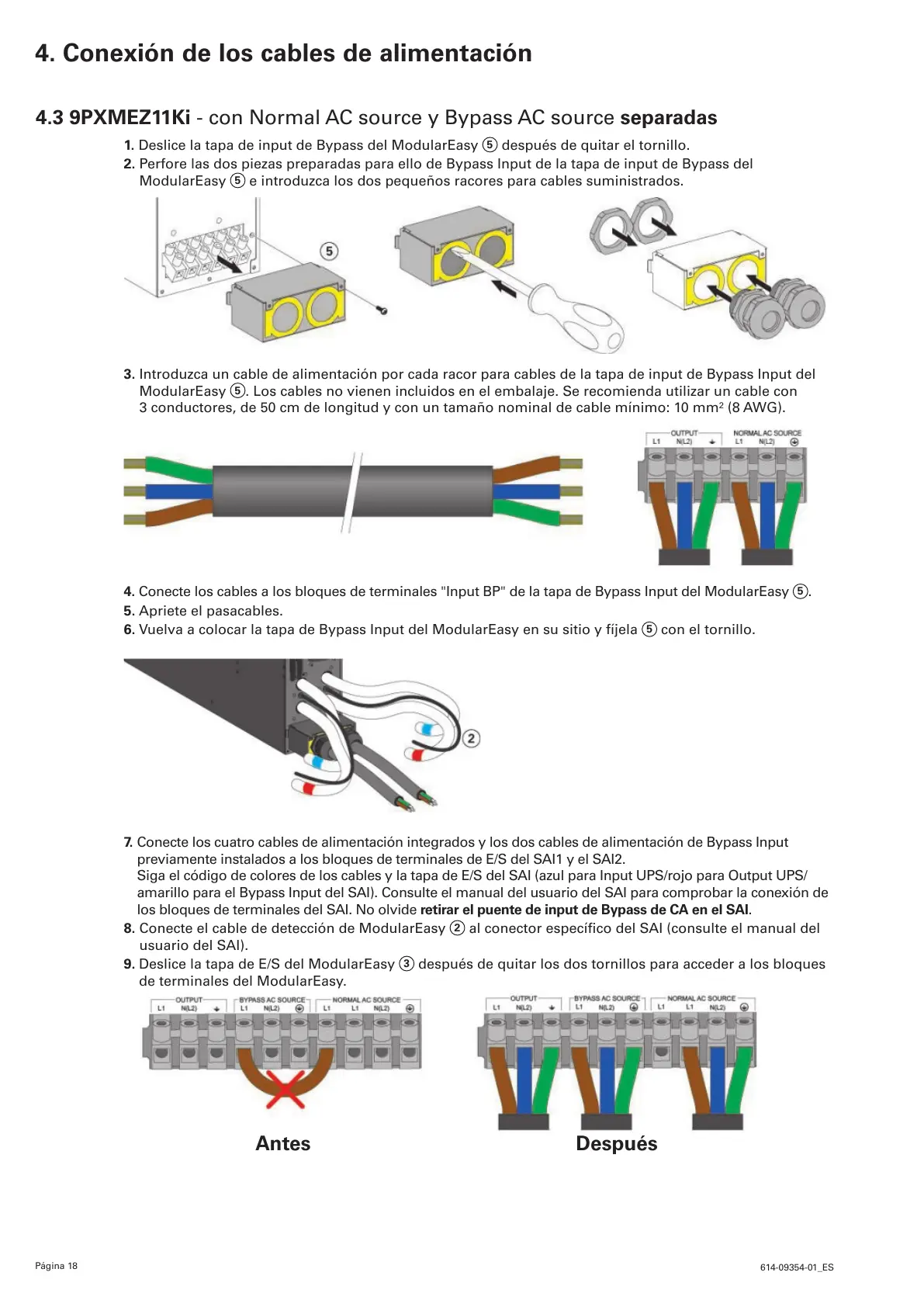

4.3 9PXMEZ11Ki - con Normal AC source y Bypass AC source separadas
1. Deslice la tapa de input de Bypass del ModularEasy
5
después de quitar el tornillo.
2. Perfore las dos piezas preparadas para ello de Bypass Input de la tapa de input de Bypass del
ModularEasy
5
e introduzca los dos pequeños racores para cables suministrados.
3. Introduzca un cable de alimentación por cada racor para cables de la tapa de input de Bypass Input del
ModularEasy
5
. Los cables no vienen incluidos en el embalaje. Se recomienda utilizar un cable con
3 conductores, de 50 cm de longitud y con un tamaño nominal de cable mínimo: 10 mm² (8 AWG).
4. Conecte los cables a los bloques de terminales "Input BP" de la tapa de Bypass Input del ModularEasy
5
.
5. Apriete el pasacables.
6. Vuelva a colocar la tapa de Bypass Input del ModularEasy en su sitio y fíjela
5
con el tornillo.
7. Conecte los cuatro cables de alimentación integrados y los dos cables de alimentación de Bypass Input
previamente instalados a los bloques de terminales de E/S del SAI1 y el SAI2.
Siga el código de colores de los cables y la tapa de E/S del SAI (azul para Input UPS/rojo para Output UPS/
amarillo para el Bypass Input del SAI). Consulte el manual del usuario del SAI para comprobar la conexión de
los bloques de terminales del SAI. No olvide retirar el puente de input de Bypass de CA en el SAI.
8. Conecte el cable de detección de ModularEasy
2
alconectorespecícodelSAI(consulteelmanualdel
usuario del SAI).
9. Deslice la tapa de E/S del ModularEasy
3
después de quitar los dos tornillos para acceder a los bloques
de terminales del ModularEasy.
4. Conexión de los cables de alimentación
Antes Después
