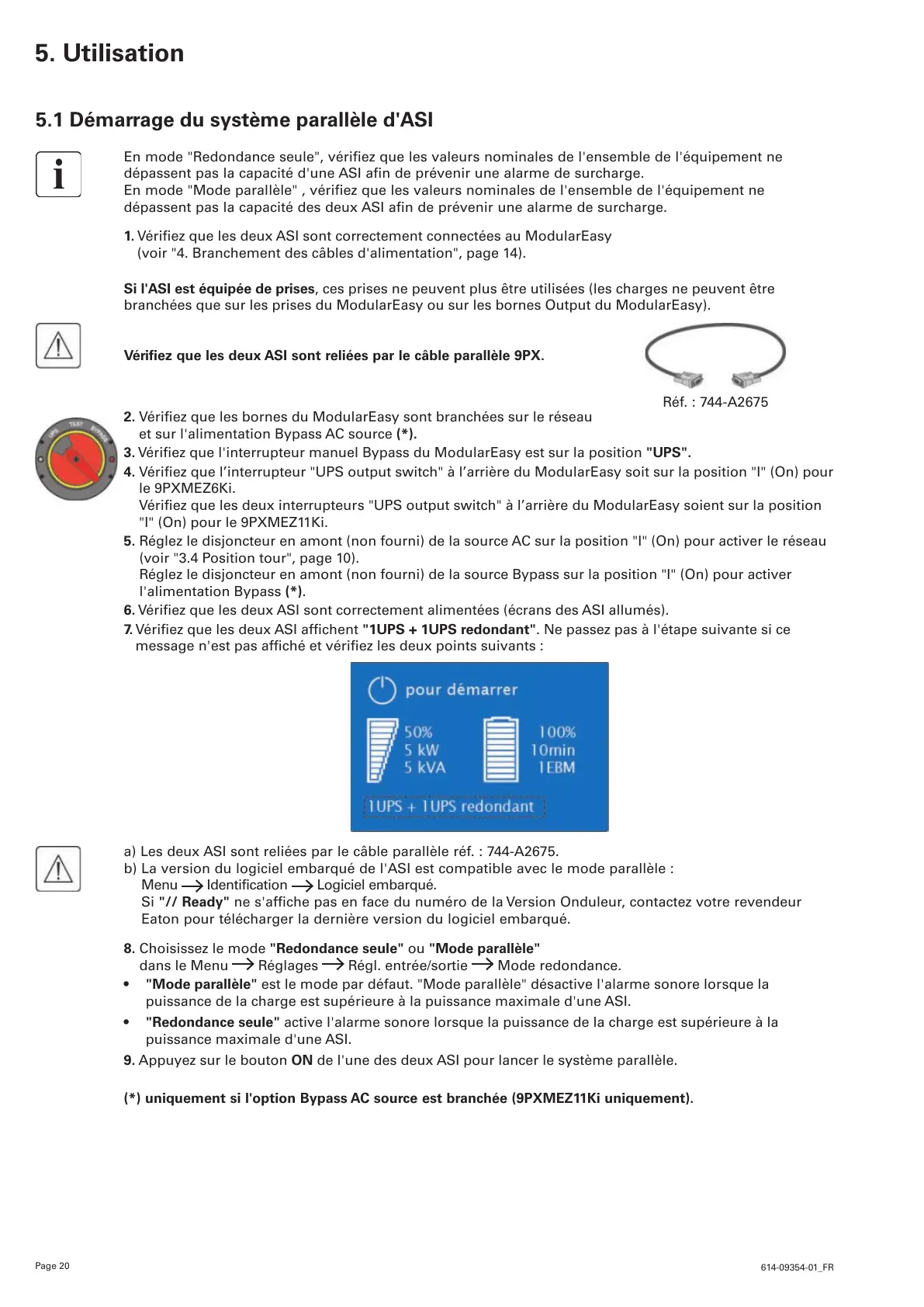

5.1 Démarrage du système parallèle d'ASI
En mode "Redondance seule", vérifiez que les valeurs nominales de l'ensemble de l'équipement ne
dépassent pas la capacité d'une ASI afin de prévenir une alarme de surcharge.
En mode "Mode parallèle" , vérifiez que les valeurs nominales de l'ensemble de l'équipement ne
dépassent pas la capacité des deux ASI afin de prévenir une alarme de surcharge.
1.VériezquelesdeuxASIsontcorrectementconnectéesauModularEasy
(voir "4. Branchement des câbles d'alimentation", page 14).
Si l'ASI est équipée de prises, ces prises ne peuvent plus être utilisées (les charges ne peuvent être
branchées que sur les prises du ModularEasy ou sur les bornes Output du ModularEasy).
Vérifiez que les deux ASI sont reliées par le câble parallèle 9PX.
Réf.:744-A2675
2. VériezquelesbornesduModularEasysontbranchéessurleréseau
et sur l'alimentation Bypass AC source (*).
3.Vériezquel'interrupteurmanuelBypassduModularEasyestsurlaposition"UPS".
4. Vériezquel’interrupteur"UPSoutputswitch"àl’arrièreduModularEasysoitsurlaposition"I"(On)pour
le 9PXMEZ6Ki.
Vériezquelesdeuxinterrupteurs"UPSoutputswitch"àl’arrièreduModularEasysoientsurlaposition
"I" (On) pour le 9PXMEZ11Ki.
5. Réglez le disjoncteur en amont (non fourni) de la source AC sur la position "I" (On) pour activer le réseau
(voir "3.4 Position tour", page 10).
Réglez le disjoncteur en amont (non fourni) de la source Bypass sur la position "I" (On) pour activer
l'alimentation Bypass (*).
6.VériezquelesdeuxASIsontcorrectementalimentées(écransdesASIallumés).
7. VériezquelesdeuxASIafchent"1UPS + 1UPS redondant". Ne passez pas à l'étape suivante si ce
messagen'estpasafchéetvériezlesdeuxpointssuivants:
a)LesdeuxASIsontreliéesparlecâbleparallèleréf.:744-A2675.
b)Laversiondulogicielembarquédel'ASIestcompatibleaveclemodeparallèle:
Menu Identification Logiciel embarqué.
Si "// Ready"nes'afchepasenfacedunumérodelaVersionOnduleur,contactezvotrerevendeur
Eaton pour télécharger la dernière version du logiciel embarqué.
8. Choisissez le mode "Redondance seule" ou "Mode parallèle"
dansleMenu
Réglages Régl. entrée/sortie Mode redondance.
• "Mode parallèle" est le mode par défaut. "Mode parallèle" désactive l'alarme sonore lorsque la
puissance de la charge est supérieure à la puissance maximale d'une ASI.
• "Redondance seule" active l'alarme sonore lorsque la puissance de la charge est supérieure à la
puissance maximale d'une ASI.
9. Appuyez sur le bouton ON de l'une des deux ASI pour lancer le système parallèle.
(*) uniquement si l'option Bypass AC source est branchée (9PXMEZ11Ki uniquement).
