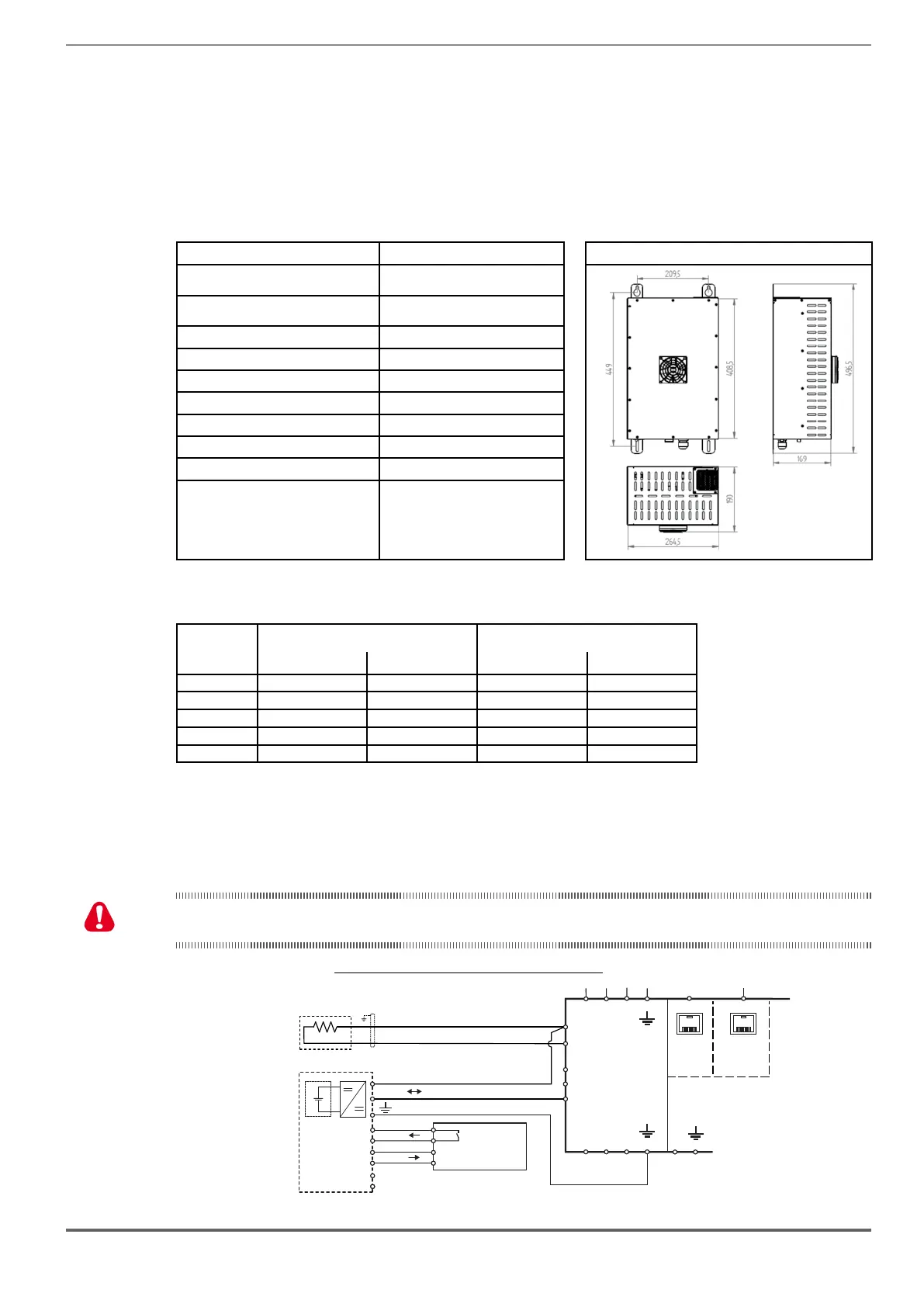

ADL500 • Quick installation guide - Specifications and connection 21
5.6 Ultracapacitor energy storage module
L’inverter ADL500 può essere collegato a sistemi di recupero energetico con moduli a ultracondensatori.
Questi moduli immagazzinano l'energia persa dall'ascensore quando il motore è in fase di frenatura per restituirla nella
corsa successiva consentendo quindi un risparmio energetico (maggiore tanto più le corse sono ravvicinate) senza
distorsione armonica e nessun consumo aggiuntivo in stand-by.
-
Characteristics Value Dimensions (mm)
Voltage range of the DC connection to the
frequency inverter
500 ... 800V
Maximum current through the DC connection
to the frequency inverter
12.4A
Maximum power 6.3kW
Unidirectional efficiency ≤98%
Storage temperature -10÷70ºC
Operation temperature 5 ... 40ºC
Weight 13 kg
IP protection degree IP2X
Minimum top and bottom distance > 250 mm
Directive Low Voltage Directive (2014/35/UE):
EN 50178:1998
Electromagnetic Compatibility Directive
(2014/30/UE):
EN 12015:2014, EN 12016:2014
Altri dati tecnici si possono rilevare dal catalogo del costruttore: Epic Power Converters S.L. ®..
Abbinamento consigliato:
Sizes
ADL5...-...-4, 3ph
Energy Recovery System module
Maximum cable cross-section
(flexible conductor)
Model Q.ty
(mm
2
) AWG
1040 ERS 2G 1
4 10
1055 ERS 2G 1
4 10
1075 ERS 2G 1
4 10
2110 ERS 2G 1
16 6
2150 ERS 2G 1
16 6
Il modulo ERS 2G
®
si collega in parallelo al DC-Link, a valle della resistenza di precarica del drive, direttamente sui
condensatori del DC-Link tramite i morsetti BR1 (+) e D (-).
Il modulo ERS 2G
®
NON SOSTITUISCE la resistenza di frenatura, che continua ad essere obbligatoria.
Per il funzionamento è necessario un segnale di abilitazione, diversamente il modulo resta in stand-by senza immaga-
zzinare energia o restituire energia al drive.
Eseguire l'installazione come indicato nel manuale di installazione del costruttore del modulo, prestando particolare
attenzione alla procedura e alle raccomandazioni di sicurezza.
Figura 5.6.1: Collegamento modulo accumulo di energia ERS 2G
ADL510
ADL530
ADL550
U1
V1 W1
U2
V2
W2
L1 L2 L3
KEYPAD
ETH-PC
T1 T2 T3
PE
PE
D
C
BR1
BREAKING
RESISTOR
BR2
XE
XER
PE
C1
OPTIONAL
ENERGY
RECOVERY
SYSTEM
(ERS 2G)
P (+)
OPTIONAL
N (-)
Enable
1
2
3
4
Enable
Status ok
Reserved
5
6
LIFT SYSTEM
CONTROL UNIT
Warning!
