Français (FR)
102
9.11 Batterie de sauvegarde (UPS)
Une batterie de sauvegarde peut être connectée au
CU 3X2. La batterie peut être connectée directement
au CU 3X2 sans fusible.
Grâce à la batterie de sauvegarde, le CU 3X2 peut
continuer à fonctionner en cas de panne de courant.

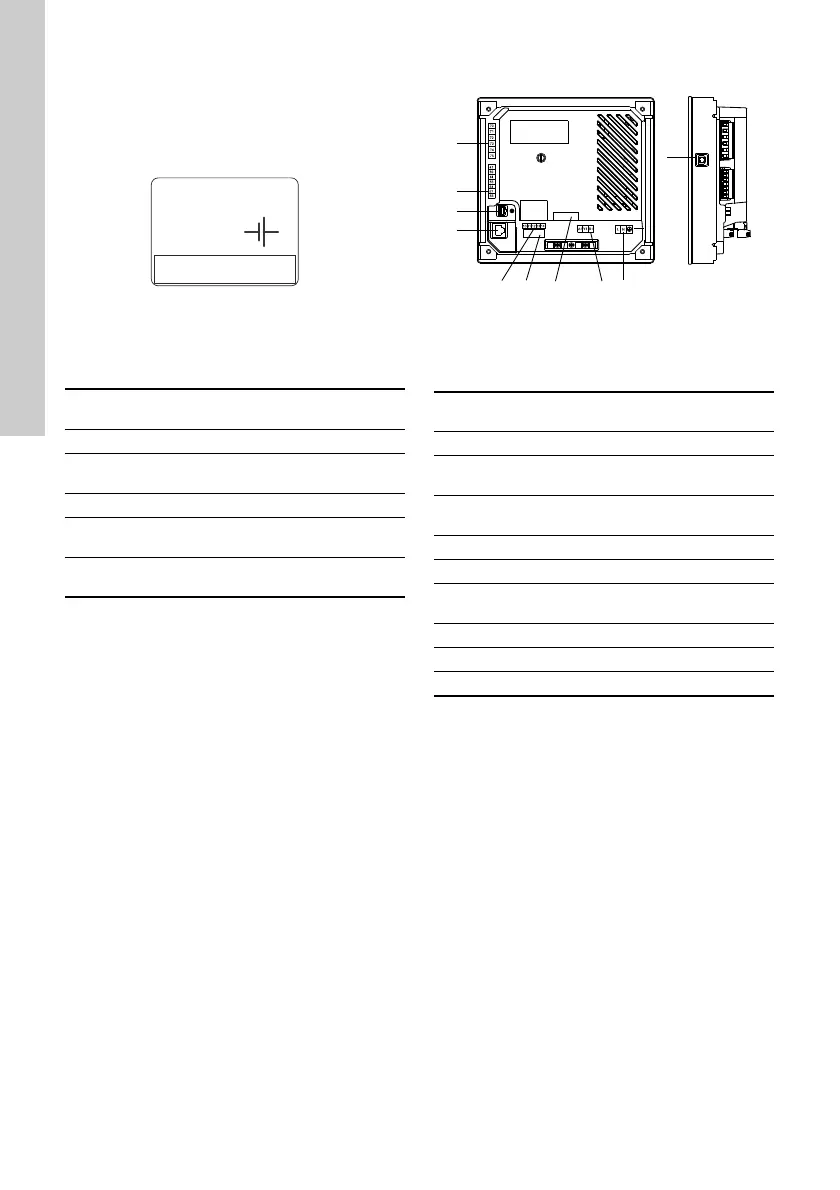

Fig. 16 Étiquette pour batterie de sauvegarde
9.11.1 Caractéristiques batterie
La batterie de sauvegarde doit répondre aux condi-
tions suivantes :
9.11.2 Contrôle de la batterie
Le CU 3X2 peut contrôler les éléments suivants :
• court-circuit
• polarité erronée
• batterie défectueuse
• aucune batterie
• basse tension de la batterie.
9.12 Borniers
Fig. 17 Borniers
Les bornes des groupes 2, 3, 5 et 6 sont isolées les
unes des autres par une isolation renforcée,
2224 VCA.
Les borniers 2, 3, 5 et 6 sont alimentés à très basse
tension.
TM04 2367 2408
Marque de la bat-
terie
Power Sonic
Type de batterie Batterie au plomb type AGM
Séries
PS 12xxx UL R/C sous le
numéro de fichier MH20845
Tension nominale 12 V
Capacité de la
batterie
40 Ah, recommandé
(24 heures d'autonomie)
Temps de charge
nominal
8 heures (batterie 40 Ah)
12V dc
Battery powered
0V
12V
96801950
TM05 3182 0912
Bornier 1
Connexion de l'alimentation élec-
trique
Bornier 2 Connexion GENIbus interne
Bornier 3
Connexion Fieldbus
(module CIM) (non standard)
Bornier 4
Connexion de la batterie de sau-
vegarde
Bornier 5 Entrées numériques
Bornier 6 Connexion Ethernet
Bornier 7
Connexion maintenance
(GENIbus)
Bornier 8 Entrées analogiques
Bornier 9 Port USB
Groupe 10 Sorties numériques
