Español (ES)
77
6.1 Conexión interna de GENIbus
La comunicación interna se establece mediante GENIbus.

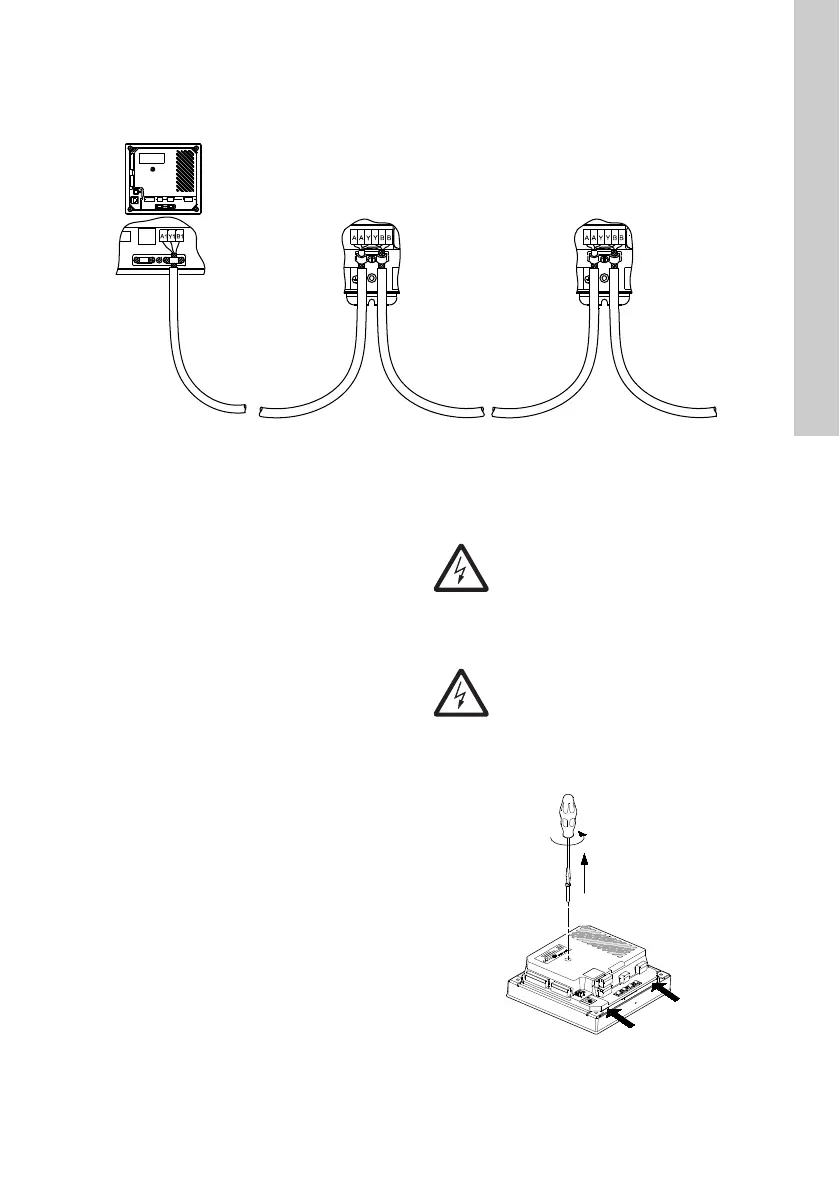

Fig. 10 Conexión GENIbus
El tipo de módulo y el número de módulos depende del software de la aplicación.
6.2 Módulos de interfaz de comunicación
del bus de campo
El CU 3X2 puede conectarse a una red de comuni-
cación externa mediante un módulo CIM accesorio.
CIM: Communication Interface Module.
Conecte el módulo CIM como se describe en las ins-
trucciones de instalación y funcionamiento suminis-
tradas con el módulo.
6.3 Montaje del módulo CIM
El módulo CIM debe ser montado por personal auto-
rizado.
1. Retire el tornillo de la cubierta posterior del
CU 3X2. Véase la fig. 11.
Fig. 11 Retire el tornillo que sujeta la cubierta
posterior
TM05 1917 3911
Advertencia
Desconecte el suministro eléctrico del
CU 3X2 antes de montar el módulo CIM.
Advertencia
Al montar el módulo CIM debe evitarse la
descarga electrostática (ESD), llevando
por ejemplo una correa antiestática en la
muñeca como se muestra en la fig. 13.
TM04 2402 2508
