6.1 Connexion GENIbus interne
Communication interne via GENIbus.

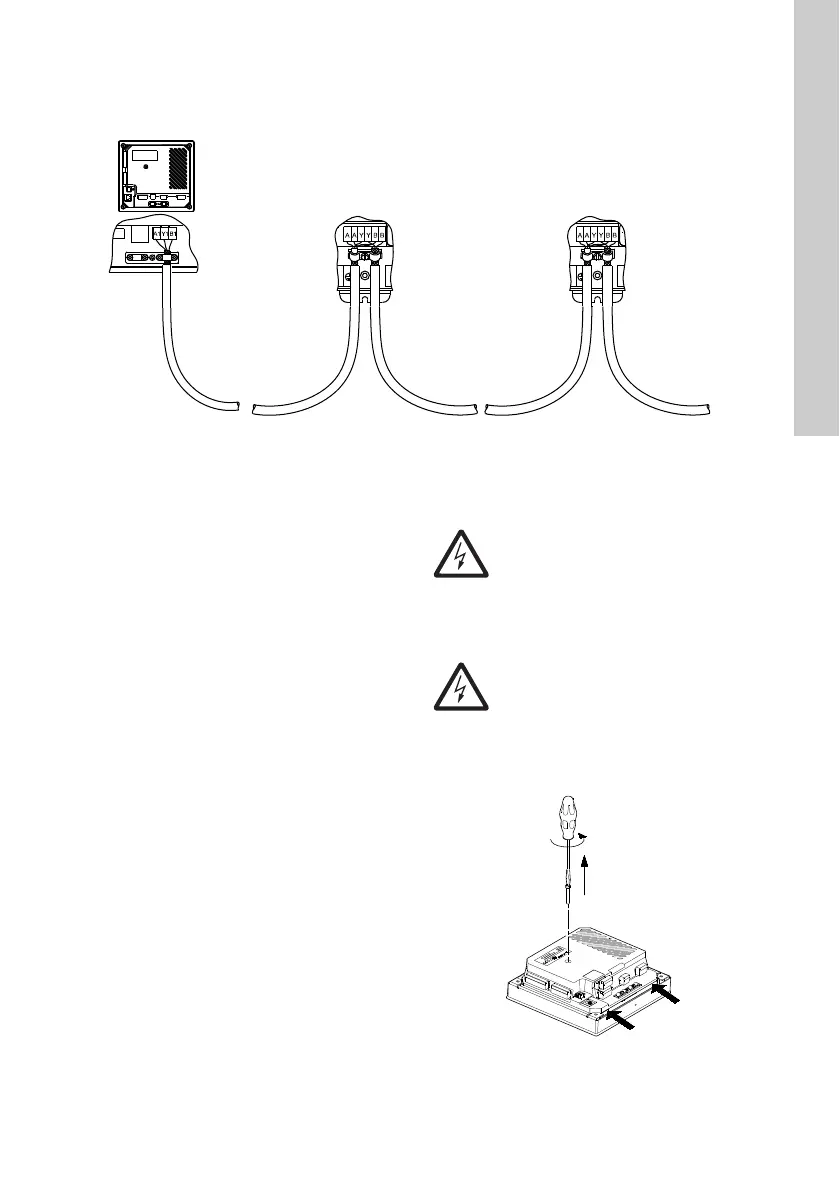

Fig. 10 Connexion GENIbus
Le type et le nombre de modules dépend du logiciel d'application.
6.2 Modules de communication Fieldbus
Le CU 3X2 peut être connecté à un réseau de com-
munication externe via un module CIM supplémen-
taire. CIM : Communication Interface Module.
Les modules CIM doivent être commandés séparé-
ment.
Raccorder le module CIM comme indiqué dans la
notice d'installation et de fonctionnement fournie
avec le module.
6.3 Installation du module CIM
Le module CIM doit être installé par un personnel
agréé.
1. Retirer la vis dans la façade arrière du CU 3X2.
Voir fig. 11.
Fig. 11 Retrait de la vis de fixation de la plaque
arrière
TM05 1917 3911
Avertissement
Mettre le CU 3X2 hors tension avant d'ins-
taller le module CIM.
Avertissement
Les décharges électrostatiques doivent
être évitées lors de l'installation du module
CIM, en portant par exemple des bandes
antistatiques autour des poignets comme
indiqué à la fig. 13.
TM04 2402 2508
