Deutsch (DE)
40

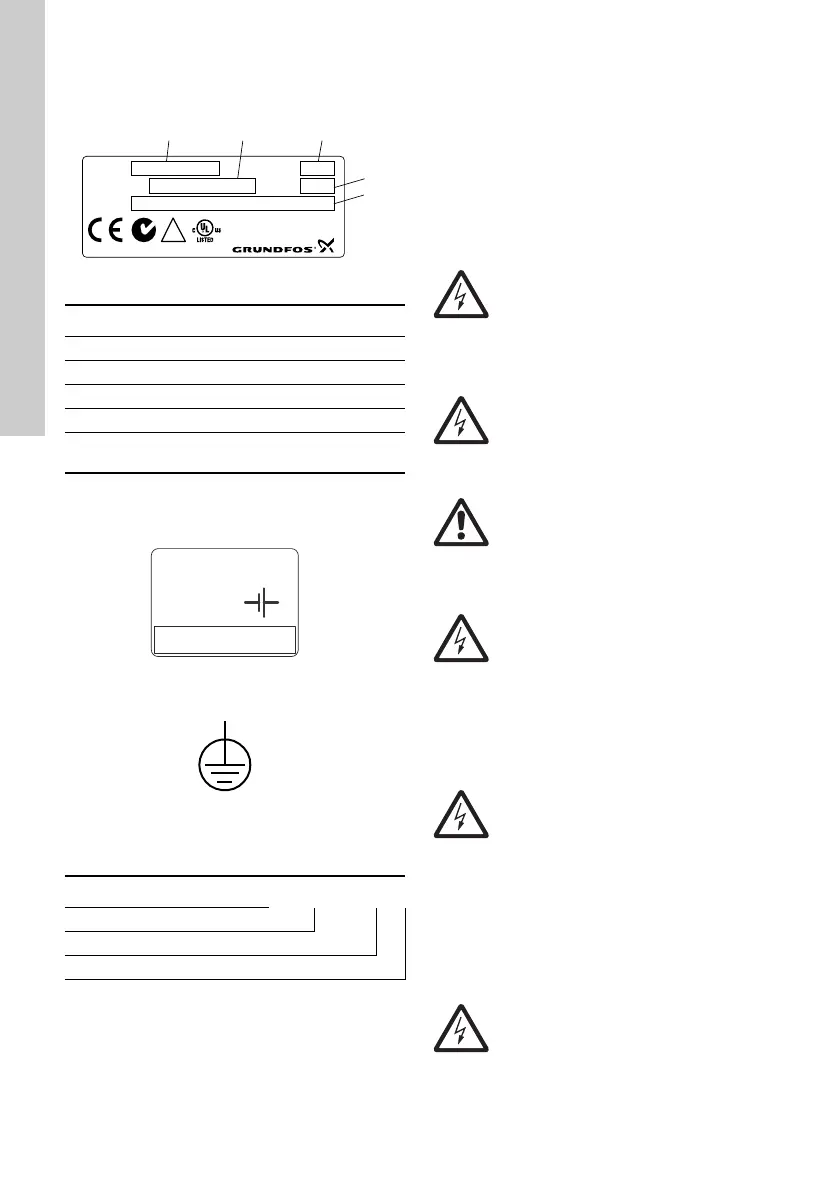

3. Produktidentifikation
Die CU 3X2 kann anhand des Typenschilds auf der
Rückseite identifiziert werden. Siehe Abb. 3.
Abb. 3 Beispiel für ein Typenschild
An der CU 3X2 ist ein Aufkleber für die Notstrombat-
terie angebracht.
Siehe Abb. 4.
Abb. 4 Aufkleber für die Notstrombatterie
Abb. 5 Schutzleiterklemme
3.1 Typenschlüssel
4. Installation
Die CU 3X2 ist nur für die Verwendung in Schalt-
tafeln bestimmt.
Vor der Installation ist zu prüfen, ob
• Die CU 3X2 den Bestellangaben entspricht.
• Die CU 3X2 für den Anschluss an die am Auf-
stellungsort vorhandene Spannungsversorgung
geeignet ist.
• Die CU 3X2 Transportschäden aufweist.
TM05 3240 1012
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer und Versionsnummer
3 Seriennummer
4 Produktionscode (Jahr und Woche)
5
Bemessungsspannung, Bemessungsfre-
quenz und Bemessungsleistung
TM04 2367 2408 TM00 5827 3408
Code Beispiel CU 3 X 2
CU Steuereinheit
3X Reglerreihe
2 Modellnummer
Type
Made in Thailand
96161750
Product No.
U
N
Serial No.
P
.c.
!
OPEN TYPE PROCESS
CONTROL EQUIPMENT
100-240 VAC 50/60Hz - Max. 22W
CU 362
98146953 - VO1
12
4
5
3
0536
1228
30 XP
12V dc
Battery powered
0V
12V
96801950
Warnung
Vor Durchführung irgendwelcher
Anschlussarbeiten muss die Spannungs-
versorgung abgeschaltet sein. Zudem ist
sicherzustellen, dass die Spannungsver-
sorgung nicht versehentlich wieder einge-
schaltet werden kann.
Warnung
Der elektrische Anschluss ist von einer
Elektro-Fachkraft in Übereinstimmung mit
den örtlichen Vorschriften des Energiever-
sorgungsunternehmens bzw. VDE vorzu-
nehmen.
Warnung
Die örtlichen Sicherheits-, Gesundheits-
und Umweltvorschriften sind unbedingt zu
beachten.
Warnung
Die Klemmen L und N sowie die Klemmen
70 bis 75 können an eine gefährliche
Berührungsspannung angeschlossen sein.
An diesen Klemmen können externe Prüf-
spannungen von anderen Gruppen auftre-
ten.
Warnung
Alle Leitungen, die zu Geräten außerhalb
der Steuereinheit führen, müssen gemäß
CENELEC HD21 dem Typ H05VV-F ent-
sprechen, um Verletzungen vorzubeugen,
die durch das Berühren der Kabel verur-
sacht werden können.
USA und Kanada:
Die Verdrahtung im Feld muss in
Übereinstimmung mit dem National
Electrical Code (NEC) und/oder dem
Canadian Electrical Code erfolgen.
Warnung
Die Installation muss mit einem Haupt-
schalter zum Abschalten der Netzversor-
gung ausgestattet sein. Der Hauptschalter
muss in der Nähe der CU 3X2 angeordnet
und für den Bediener leicht zugänglich
sein. Er ist als Hauptschalter für die
CU 3X2 zu kennzeichnen.
Der Hauptschalter muss entsprechend der
Normen IEC 60947-1 und IEC 60947-3
ausgeführt sein.
