Deutsch (DE)
47

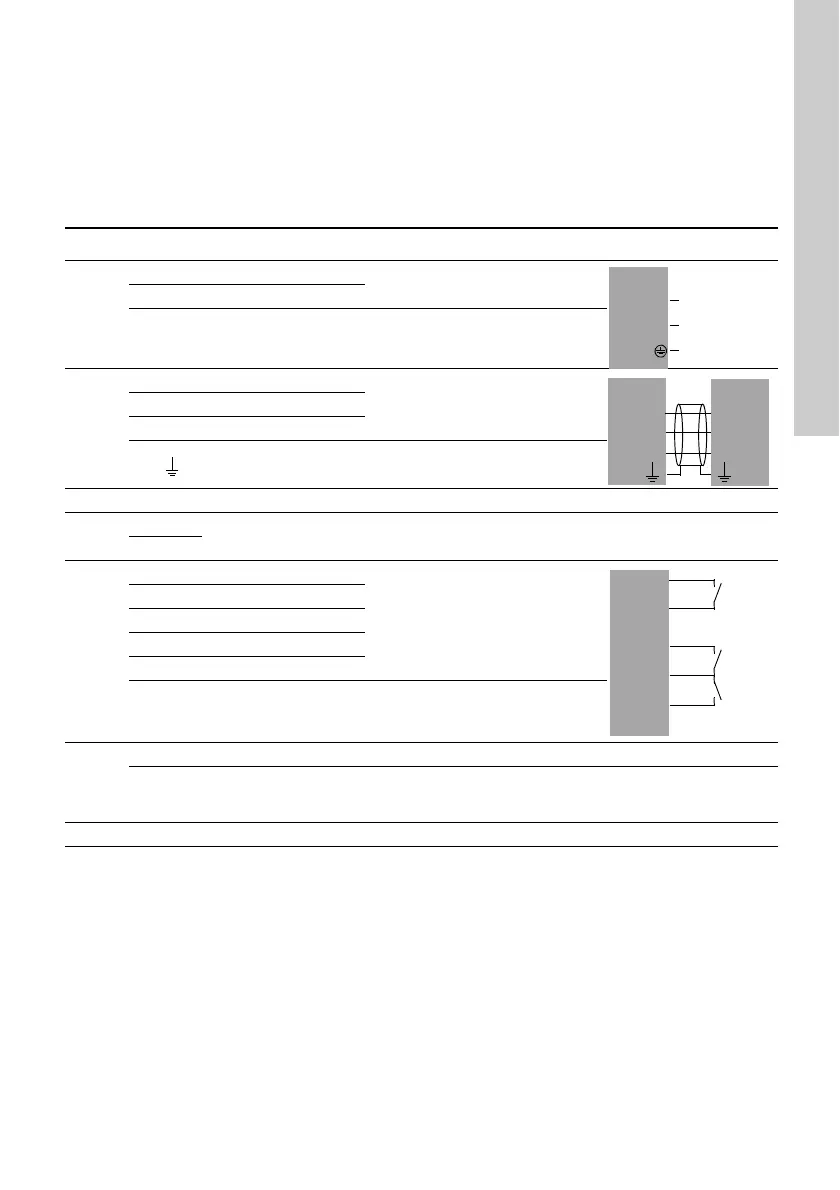

10. Übersicht über die Ein- und Ausgänge
DI: Digitaleingang
DO: Digitalausgang
AI: Analogeingang
NC: Öffner
NO: Schließer
C: Gemeinsamer Leiter.
Positionsnummern, siehe Abb. 17.
Gruppe Klemme Bezeichnung Parameter Schaltbild
1
L Anschluss Phasenleiter
1 x 100-240 VAC ± 10 %, 50/60 Hz
N Anschluss Nullleiter
PE Anschluss Schutzleiter
2
A1 RS-485 A
GENIbus
(Den Schirm mit einer Kabelschelle
befestigen.)
Y1 RS-485 GND
B1 RS-485 B
Betriebserde
3 Anschluss an externen Feldbus, siehe die Montage- und Betriebsanleitung des CIM-Moduls.
4
0 V
Anschluss Batterie Notstrombatterie
+12 VDC
5
10 DI1
Digitaleingang
11 GND
12 DI2
13 GND
14 DI3
An alle Klemmen (außer den Netzklemmen) darf nur eine Spannung von
maximal 16 V
effektiv
und 22,6 V
Spitze
oder 35 VDC angeschlossen
werden.
6
Ethernet RJ45
Externe EDV-Geräte, die an den Ethernet-Anschluss angeschlossen
werden, müssen den Anforderungen der Normen IEC 60950 und
UL 60950 entsprechen.
7 GENIbus Serviceanschluss
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
