6.1 Εσωτερική σύνδεση GENIbus
H εσωτερική επικοινωνία πραγματοποιείται μέσω GENIbus.

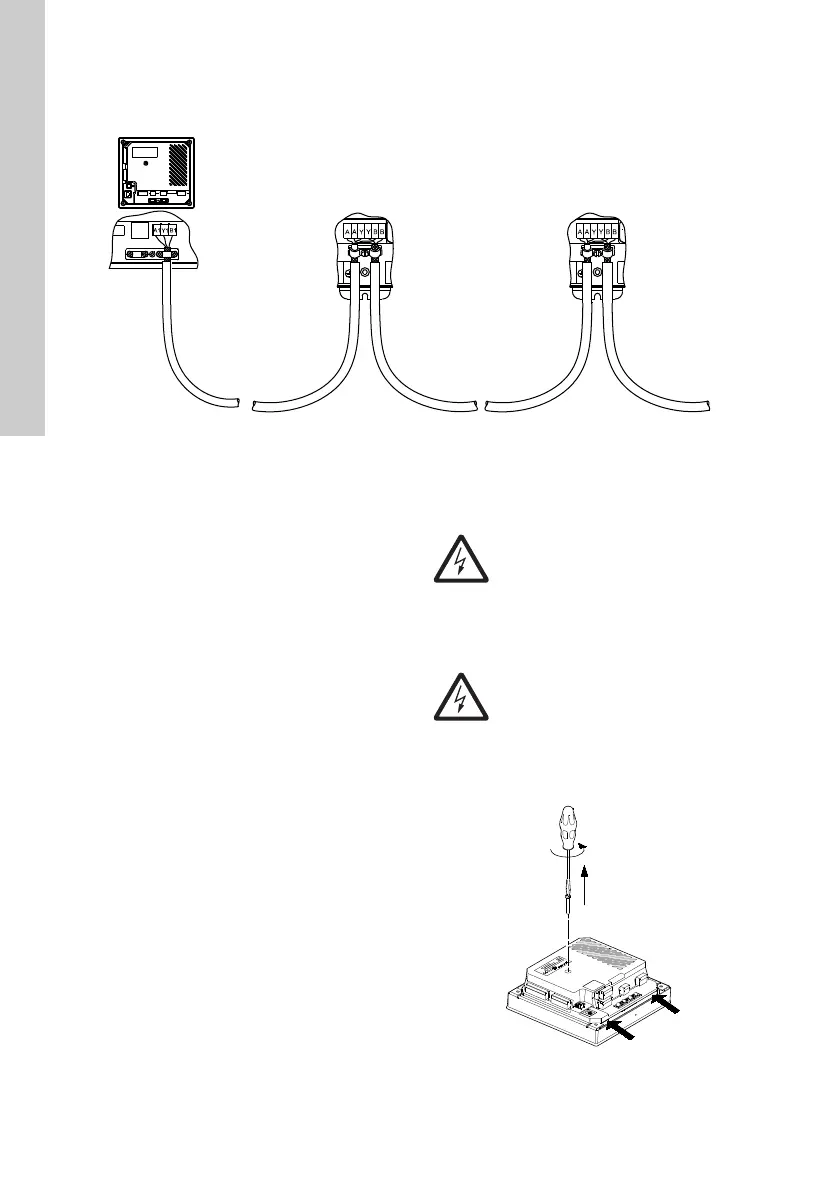

Σχ. 10 Σύνδεση GENIbus
Ο τύπος μονάδας και ο αριθμός των μονάδων εξαρτώνται από το λογισμικό εφαρμογής.
6.2 Μονάδες διεπαφής επικοινωνίας
fieldbus
H CU 3Χ2 μπορεί να συνδεθεί σε ένα εξωτερικό
δίκτυο επικοινωνίας μέσω μίας πρόσθετης
μονάδας CIM.
CIM: Communication Interface Module.
Οι μονάδες CIM πρέπει να παραγγελθούν
ξεχωριστά.
Συνδέστε τη μονάδα CIM όπως περιγράφεται στις
οδηγίες εγκατάστασης και λειτουργίας που
παρέχονται με τη μονάδα.
6.3 Τοποθέτηση της μονάδας CIM
Η τοποθέτηση της μονάδας CIM πρέπει να γίνει από
εξουσιοδοτημένο προσωπικό.
1. Αφαιρέστε τη βίδα στο πίσω κάλυμμα της
CU 3X2. Βλέπε σχήμα 11.
Σχ. 11 Βγάλτε τη βίδα που συγκρατεί το πίσω
κάλυμμα
TM05 1917 3911
Προειδοποίηση
Κλείστε την παροχή ρεύματος προς την
CU 3Χ2 πριν τοποθετήσετε τη μονάδα
CIM.
Προειδοποίηση
Η ηλεκτροστατική εκφόρτιση (ESD) πρέπει
να αποφευχθεί κατά την τοποθέτηση της
μονάδας CIM, φορώντας, για παράδειγμα,
ένα αντιστατικό 'βραχιόλι' στον καρπό,
όπως φαίνεται στο σχήμα 13.
TM04 2402 2508
