Français (FR)
95

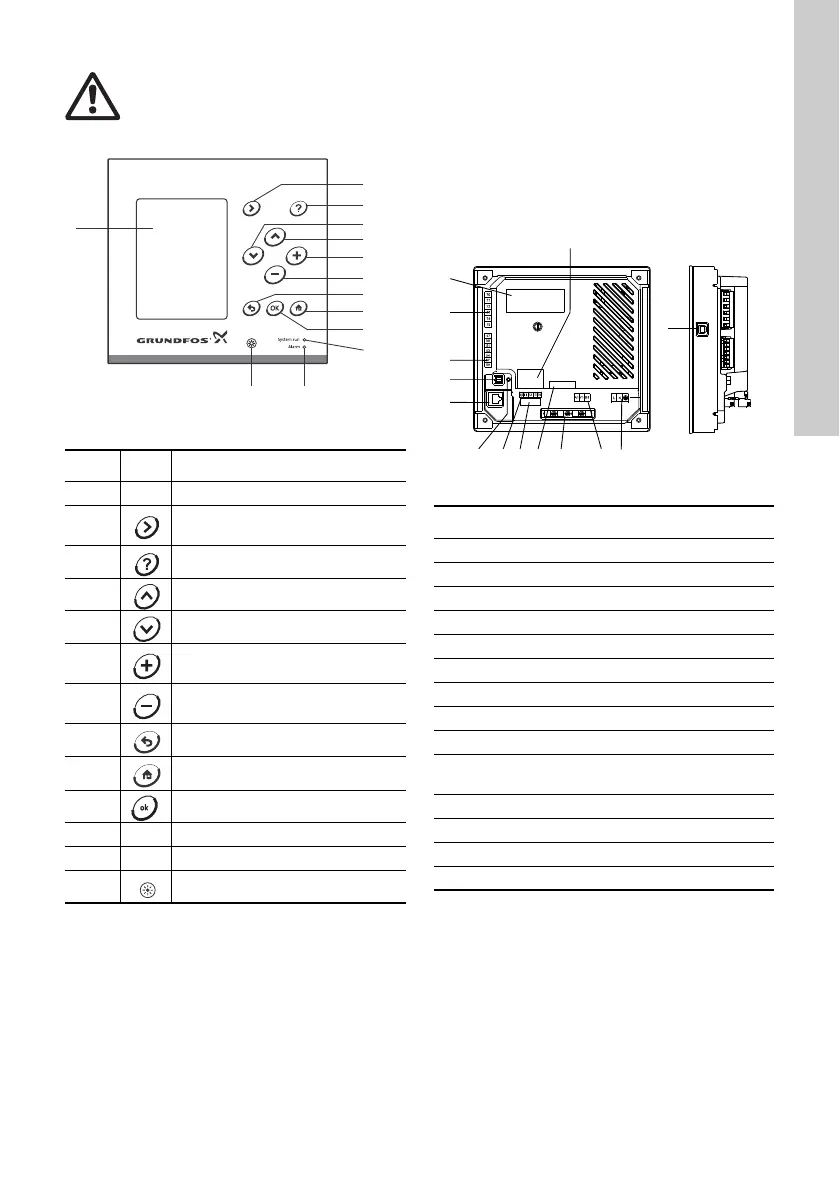

Fig. 1 CU 3X2
* Certains textes s'appliquent à l'ensemble de l'affi-
chage et d'autres à certaines lignes seulement.
2.1 Voyants lumineux
Le CU 3X2 possède un voyant lumineux vert et un
autre rouge.
Le voyant vert est allumé lorsque l'appareil est sous
tension.
Le voyant rouge est allumé lorsque la pompe est en
état d'alarme.
2.2 Bornes
Fig. 2 Arrière du CU 3X2
Pour plus d'informations, voir paragraphe
9.12 Borniers.
2.3 Environnements potentiellement
explosifs
Le CU 3X2 ne doit pas être installé dans des envi-
ronnements explosifs mais peut être utilisé avec des
pompes Grundfos approuvées pour une installation
en environnement potentiellement explosif.
Avertissement
Si le CU 3X2 est utilisé de façon non spé-
cifiée par le fabricant, la protection fournie
par le CU 3X2 peut être diminuée.
TM05 3044 0912
Pos. Description
1 Affichage LCD
2
Va à la prochaine colonne du
menu.
3 Aide.*
4 Remonte dans la liste.
5 Descend dans la liste.
6
Augmente la valeur du paramètre
sélectionné.
7
Réduit la valeur du paramètre
sélectionné.
8 Retour à l'affichage précédent.
9 Retour au menu ETAT.
10 Sauvegarde une valeur.
11 Voyant lumineux vert (en service)
12 Voyant lumineux rouge (alarme)
13 Luminosité de l'affichage.
TM05 3181 0912
Pos. Description
1 Plaque signalétique
2 Bornes des relais de sortie numérique
3 Bornes d'entrées analogiques
4 Connexion maintenance
5 Ethernet (RJ45)
6 Indicateur tension
7 Bornes d'entrées numériques
8 Bornes pour batterie de sauvegarde
9 Bornes pour module CIM (option)
10
Presse-étoupes pour connexions GENI-
bus
11 Connexion GENIbus interne
12 Borne d'alimentation
13 Étiquette pour batterie de sauvegarde
14 Port USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
