Español (ES)
76
5. Instalación mecánica
Fije el CU 3X2 con los cuatro tornillos, M5 x 10,
suministrados con la unidad (pos. 1).
Par de apriete máximo: 1,4 Nm.
Dimensiones del CU 3X2, véase la sección
14. Dimensiones.

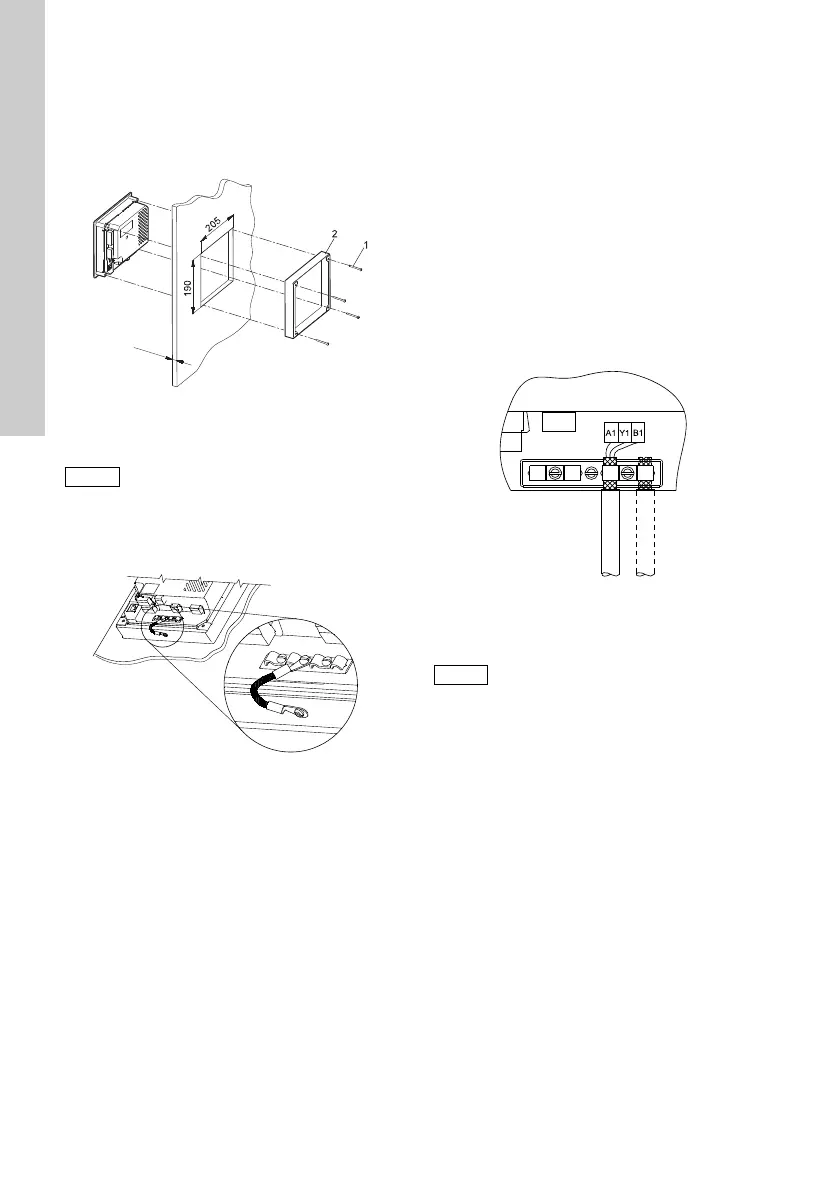

Fig. 7 Montaje en el frontal de un cuadro
(estándar)
Conecte el terminal a tierra (entre las abrazaderas
para cable) en el CU 3X2 a la base de montaje
(pos. 2, fig. 7). Véase la fig. 8.
Fig. 8 Conexión de puesta a tierra
6. Instalación correcta conforme
a la EMC
El CU 3X2 se monta normalmente en un panel que
también contiene un módulo IO 351, contactores y
equipos de alimentación. El panel también puede
incluir otros módulos de Grundfos y convertidores de
frecuencia.
Con el fin de garantizar un funcionamiento perfecto,
es muy importante instalar módulos electrónicos de
forma correcta siguiendo el modo EMC:
• Asegúrese de que existe suficiente conexión a
tierra entre el CU 3X2 y la base. Véase la fig. 8.
• Utilice cables apantallados para GENIbus.
Conecte la pantalla a la abrazadera para cables
del CU 3X2 frente a los terminales A1, Y1 y B1.
Véase la fig. 9. Utilice también cable apantallado
para el módulo CIM.
Fig. 9 Pantalla fijada con abrazadera para
cables
• Deben apantallarse los conductores de señal
para entradas y salidas digitales y analógicas, es
decir, llevar la pantalla hasta el CU 3X2 y conec-
tarla a la base por ejemplo con una abrazadera
para cables.
• No retuerza los extremos de la pantalla para evi-
tar que se formen pigtails, ya que destruirían el
efecto pantalla a altas frecuencias. Utilice abra-
zaderas para cables en su lugar.
TM03 1301 4105
Para obtener el grado de protección IP55,
el CU 3X2 debe instalarse en un cuadro o
armario.
TM04 2066 1908
TM04 2065 1908
Debe retirarse cualquier cinta aislante de
plástico entre la pantalla y el forro antes
de colocar el cable en la abrazadera para
cables.
