Deutsch (DE)
39

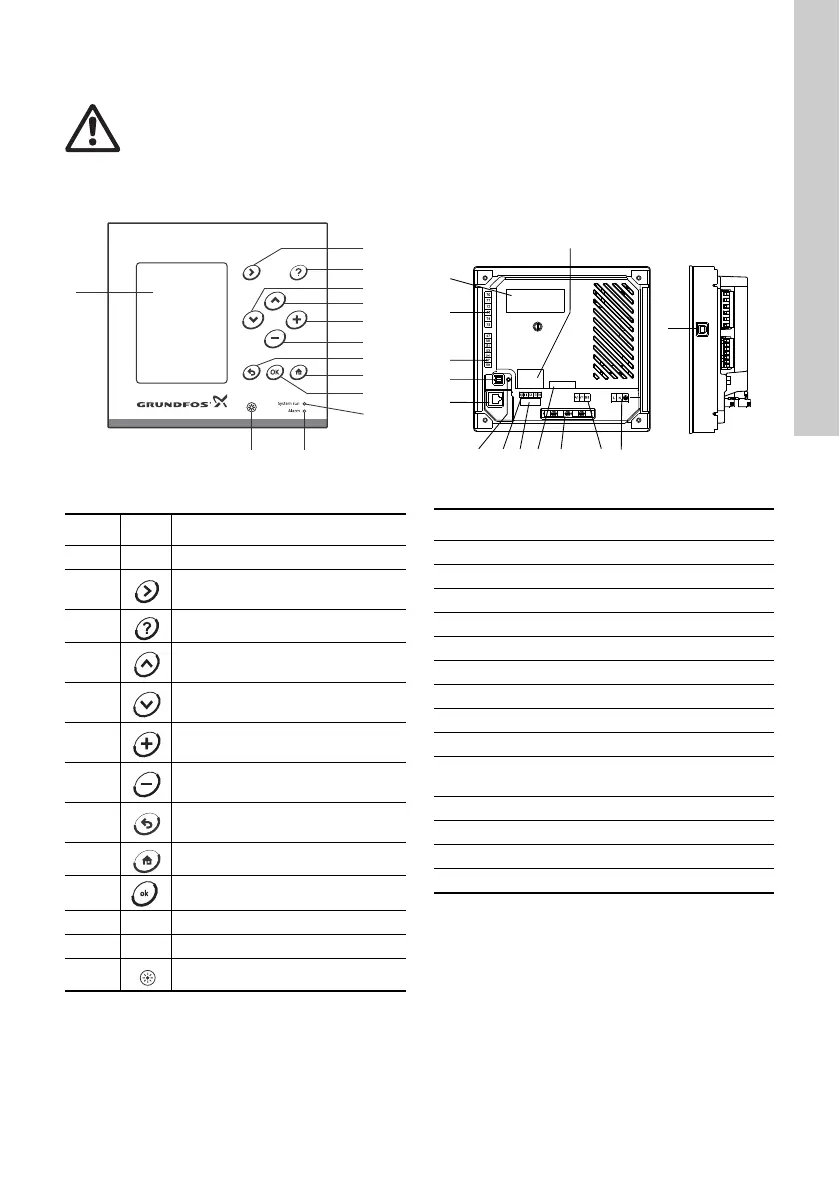

Abb. 1 Beispiel für eine CU 3X2
* Einige Hilfetexte beziehen sich auf die gesamte
Bildschirmseite und andere nur auf einzelne Zei-
len der Bildschirmseite.
2.1 Meldeleuchten
Die CU 3X2 verfügt über eine grüne und eine rote
Meldeleuchte.
Die grüne Meldeleuchte leuchtet, sobald die
Spannungsversorgung eingeschaltet wurde.
Die rote Meldeleuchte leuchtet, wenn sich die
Pumpe in einem Alarmzustand befindet.
2.2 Klemmen
Abb. 2 Rückseite der CU 3X2
Weitere Informationen hierzu finden Sie im Abschnitt
9.12 Klemmengruppen.
2.3 Explosionsgefährdete Umgebung
Die CU 3X2 darf nicht in explosionsgefährdeter
Umgebung installiert werden. Sie kann aber in Ver-
bindung mit Grundfos Pumpen eingesetzt werden,
die für die Installation in explosionsgefährdeter
Umgebung zugelassen sind.
Warnung
Bei einer nicht bestimmungsgemäßen Ver-
wendung der CU 3X2 oder einer Verwen-
dung, die nicht den Vorgaben des Herstel-
lers entspricht, kann der durch die CU 3X2
bereitgestellte Schutz beeinträchtigt wer-
den. In diesem Fall entfällt jeglicher
Gewährleistungs- und Haftungsanspruch.
TM05 3044 0912
Pos. Beschreibung
1 LCD-Bildschirm
2
Wechselt zur nächsten Spalte in
der Menüstruktur.
3 Wechselt zum Hilfetext.*
4
Wechselt zum vorherigen
Listenpunkt.
5
Wechselt zum nächsten
Listenpunkt.
6
Erhöht den Wert eines
ausgewählten Parameters.
7
Reduziert den Wert eines
ausgewählten Parameters.
8
Kehrt zur vorherigen
Bildschirmseite zurück.
9 Kehrt zurück zum Menü "Status".
10 Speichert einen Wert.
11 Grüne Meldeleuchte (Betrieb)
12 Rote Meldeleuchte (Alarm)
13 Ändert die Bildschirmhelligkeit.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Pos. Beschreibung
1 Typenschild
2 Klemmen für die Ausgangsrelais
3 Klemmen für die Analogeingänge
4 Serviceanschluss
5 Ethernet (RJ45)
6 Spannungsanzeige
7 Klemmen für die Digitaleingänge
8 Klemmen für die Notstrombatterie
9 Klemmen für das CIM-Modul (Option)
10
Kabelschellen für den
GENIbus-Anschluss
11 Interner GENIbus-Anschluss
12 Klemmen für die Spannungsversorgung
13 Aufkleber für die Notstrombatterie
14 USB-Anschluss
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
