Grundfos CU 3 2 Series User Manual

Русский (RU)
217

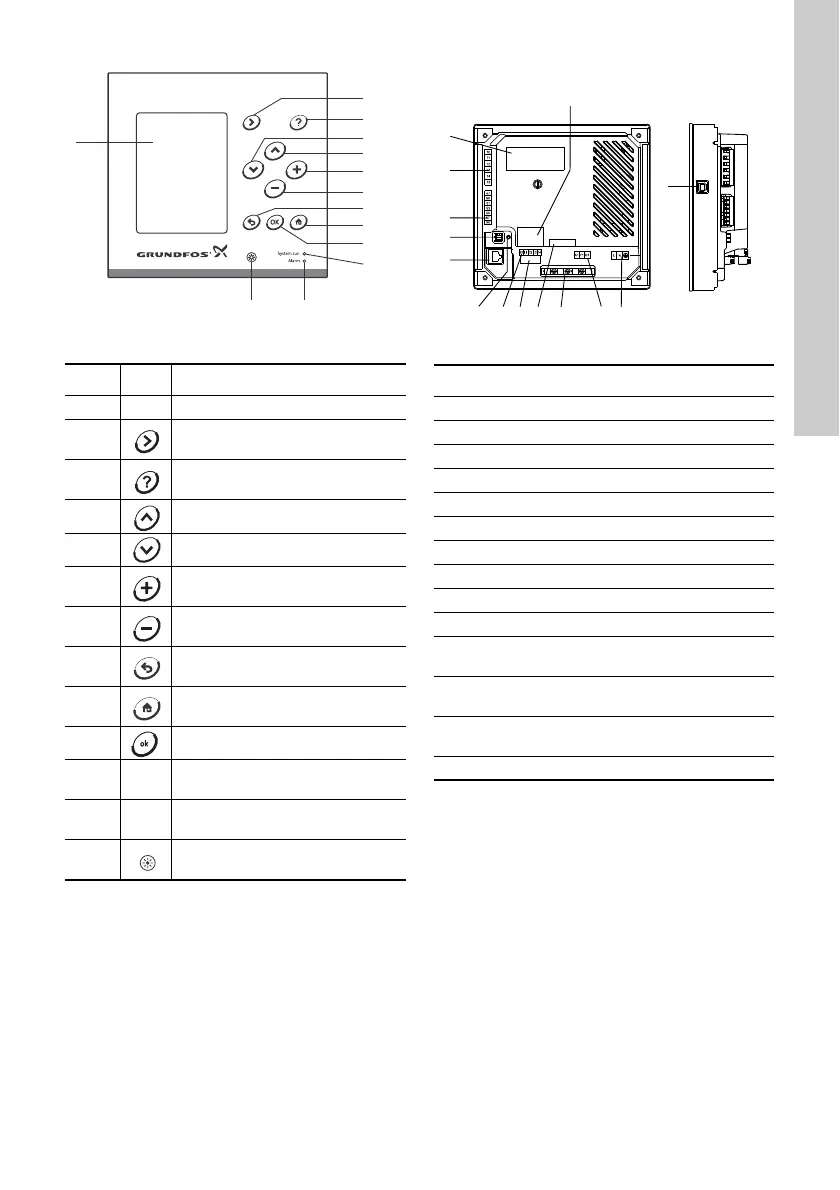

Рис. 1 Пример CU 3X2
* Часть справочной информации касается работы
со всем дисплеем, другая часть информации
касается отдельных строк на дисплее.
2.1 Световые индикаторы
Устройство CU 3X2 оснащено зелёным и красным
световыми индикаторами.
Зелёный световой индикатор загорается при
включении источника питания.
Красный световой индикатор горит, когда система
находится в состоянии предупреждения.
2.2 Клеммы
Рис. 2 Задняя стенка CU 3X2
Дополнительную информацию смотрите в
разделе 9.12 Группы клемм.
2.3 Потенциально взрывоопасная среда
Запрещается устанавливать устройство CU 3X2
во взрывоопасной среде; однако CU 3X2 можно
использовать совместно с насосами Grundfos,
разрешенными для установки в потенциально
взрывоопасной среде.
TM05 3044 0912
Поз. Описание
1ЖК-дисплей
2
Переход в следующий столбец
меню.
3
Переход к справочной
информации.*
4 Перемещение вверх по списку.
5 Перемещение вниз по списку.
6
Увеличение значения
выбранного параметра.
7
Уменьшение значения
выбранного параметра.
8
Возврат к предыдущему окну
меню.
9
Возврат в меню Status
(состояние).
10 Сохранение значения.
11
Световой индикатор работы
(зелёный)
12
Световой индикатор аварии
(красный)
13
Изменение контрастности
дисплея.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Поз. Описание
1 Заводская табличка
2 Клеммы реле цифровых выходов
3 Клеммы аналоговых входов
4 Разъём для сервисного подключения
5 Ethernet (RJ45)
6 Индикатор напряжения
7 Клеммы цифровых входов
8 Клеммы для резервного аккумулятора
9 Клеммы модуля CIM (дополнительно)
10 Зажимы для экранов кабелей связи
11
Клеммы для подключения внутреннего
GENIbus
12
Клемма для подключения напряжения
питания
13
Ярлык внутреннего резервного
аккумулятора
14 Порт USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
