Español (ES)
81
10. Resumen de entradas y salidas
DI: Entrada digital
DO: Salida digital
AI: Entrada analógica
NC: Contacto normalmente cerrado
NO: Contacto normalmente abierto
C: Común.
Números de posición, véase la fig. 17.

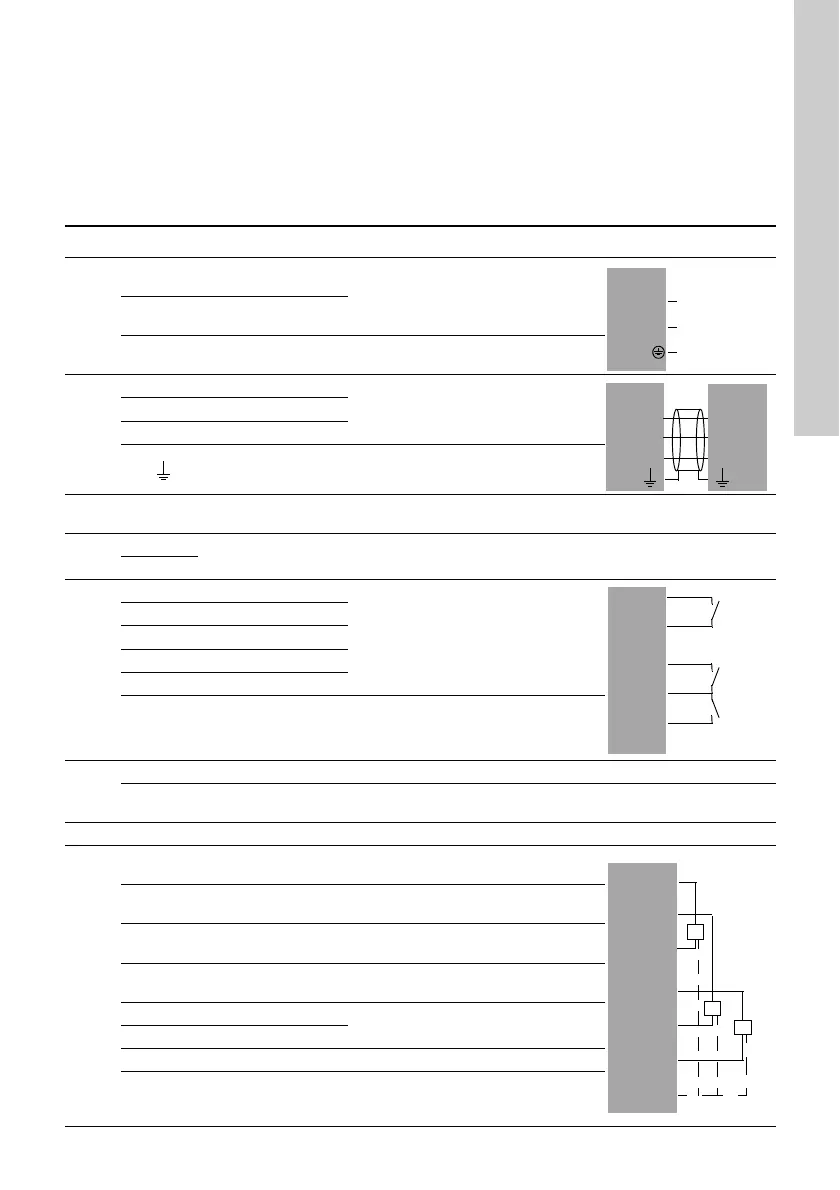

Grupo Terminal Denominación Datos Diagrama
1
L
Conexión al conduc-
tor de fase
1 x 100-240 V CA ± 10 %, 50/60 Hz
N
Conexión al conduc-
tor neutral
PE
Conexión a tierra de
protección
2
A1 RS-485 A
GENIbus
(Fije la pantalla con una abrazadera
para cables).
Y1 RS-485 GND
B1 RS-485 B
Puesta a tierra fun-
cional
3
Conexión a un bus de campo externo, véase el manual de instalación y funcionamiento del
módulo CIM.
4
0 V
Conexión a batería Batería de reserva
+12 V CC
5
10 DI1
Entrada digital
11 GND
12 DI2
13 GND
14 DI3
Todos los terminales (excepto los terminales de red) deben conectarse
únicamente a tensiones que no sobrepasen 16 V
rms
y 22,6 V
pico
o
35 VDC.
6
Ethernet RJ45
Los equipos informáticos externos conectados a la conexión Ethernet
deben cumplir con las normas IEC 60950 y UL 60950.
7 GENIbus Conexión de servicio
8
47 +24 V
Alimentación al sensor.
Protegido contra cortocircuito 30 mA
50 +24 V
Alimentación al sensor.
Protección contra cortocircuito 30 mA
51 AI1
Entrada para señal analógica,
0-20/4-20 mA o 0-10 V
53 +24 V
Alimentación al sensor.
Protección contra cortocircuito 30 mA
54 AI2
Entrada para señal analógica,
0-20/4-20 mA o 0-10 V
57 AI3
58 GND*
Todos los terminales (excepto los terminales de red) deben conectarse
únicamente a tensiones que no sobrepasen 16 V
rms
y 22,6 V
pico
o
35 VDC.
L
N
CU 3X2
L
N
PE
A
Y
B
CU 3X2 IO 351
A1
Y1
B1
14
13
12
10
11
57
54
53
50
51
58
1
2
3
47
