5. Монтаж механической части
CU 3X2 крепится с помощью четырех винтов
M5 x 10, поставляемых в комплекте
с устройством (см. поз. 1).
Максимальный момент затяжки: 1,4 Нм.
Размеры устройства CU 3X2 см. в разделе
14. Размеры.

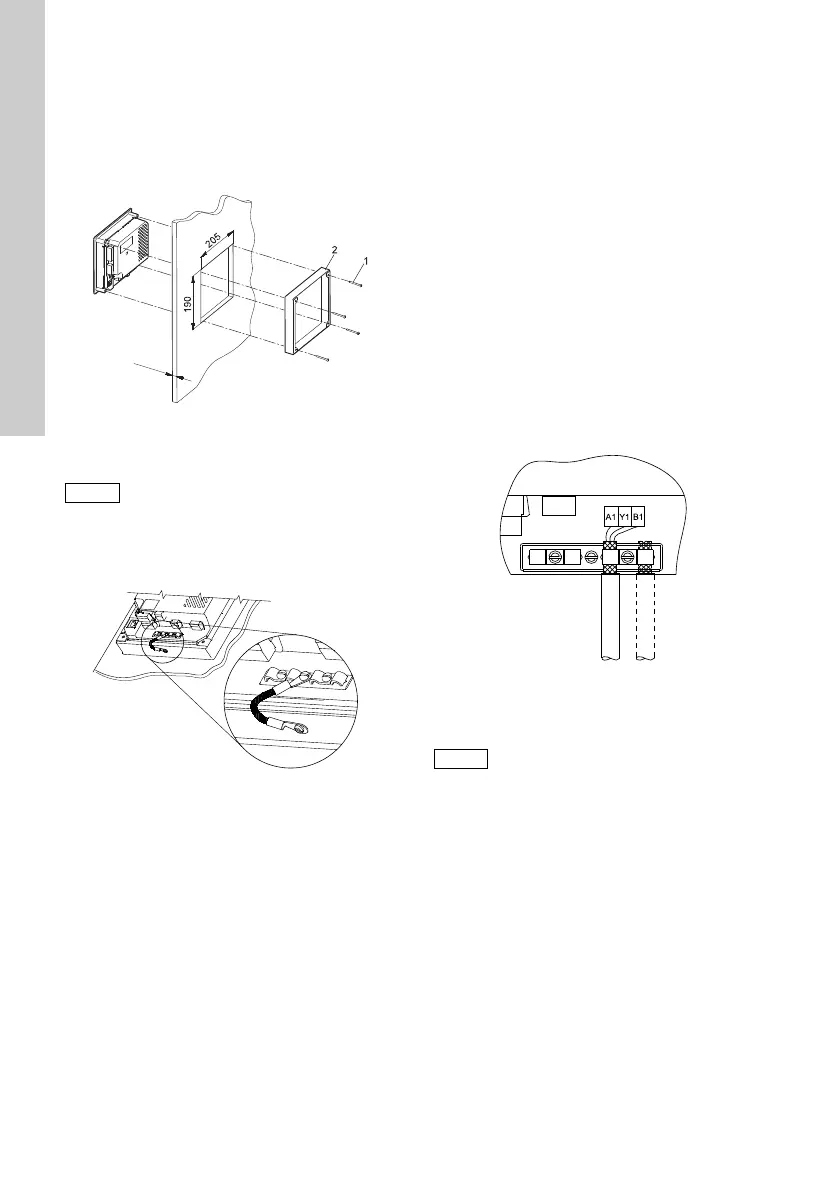

Рис. 7 Монтаж на передней панели шкафа
управления (стандартный)
Подключите клемму заземления CU 3X2
(между кабельными зажимами) к монтажной раме
(поз. 2, рис. 7). См. рис. 8.
Рис. 8 Заземление
6. Правильный монтаж с точки
зрения электромагнитной
совместимости
Устройство CU 3X2 обычно устанавливают
на переднюю панель шкафа управления,
в котором также установлен модуль IO 351,
контакторы и другое силовое оборудование.
В этом шкафу также могут размещаться другие
модули и преобразователи частоты от Grundfos.
Чтобы обеспечить безотказное
функционирование, очень важно правильно
установить электронные модули с точки зрения
электромагнитной совместимости (EMC):
• Необходимо обеспечить надежный контакт
между клеммой заземления CU 3X2 и рамкой.
См. рис. 8.
• Использовать экранированные кабели для
соединений GENIbus. Соединить экран
с кабельным зажимом устройства CU 3X2
перед клеммами A1, Y1 и B1. См. рис. 9.
Необходимо также использовать
экранированный кабель для модуля CIM.
Рис. 9 Экран, зафиксированный кабельным
зажимом
• Сигнальные провода цифровых и аналоговых
входов и выходов должны быть экранированы,
т.е. экран должен проходить по всей длине до
устройства CU 3X2 и должен быть подключен
к корпусу с помощью, например, кабельного
зажима.
• Не скручивайте концы экранной оплетки,
так как это нарушит эффект экрана на высоких
частотах. Вместо этого используйте
кабельные зажимы.
TM03 1301 4105
Чтобы обеспечить класс защиты IP55,
устройство CU 3X2 должно быть
установлено на панели или в шкафу.
TM04 2066 1908
TM04 2065 1908
Перед установкой кабеля в кабельный
зажим необходимо удалить пластиковую
пленку между экраном и оболочкой
кабеля.
