11. Техническое обслуживание
При эксплуатации в обычных условиях
устройство CU 3X2 технического обслуживания
не требует. CU 3X2 следует протирать влажной
тканью.
12. Сервис
Устройство CU 3X2 не ремонтируется.
Если устройство неисправно, его необходимо
заменить. См. раздел 13. Замена CU 3X2.
13. Замена CU 3X2
1. Отключить CU 3X2 от источника питания.
2. Отключить питание от компонентов,
запитанных от внешних источников питания.
3. Пометить на проводах номера
соответствующих клемм (убедиться в наличии
маркировки).
4. Отсоединить все провода.
5. Извлечь устройство CU 3X2 из панели или
шкафа.
6. Установить новое устройство, как описано
вразделе 5. Монтаж механической части.
7. Подсоединить все провода в соответствии
сметками.
8. Чтобы настроить новый CU 3X2, необходимо
использовать программу PC Tool.
Смотрите сервисную инструкцию конкретного
устройства.
8
47 +24 V
Питание для датчика. 30 мА, с
защитой от короткого замыкания
50 +24 V
Питание для датчика. 30 мА, с
защитой от короткого замыкания
51 AI1
Вход для аналогового сигнала,
0-20/4-20 мА или 0-10 В
53 +24 V
Питание для датчика. 30 мА, с
защитой от короткого замыкания
54 AI2
Вход для аналогового сигнала,
0-20/4-20 мА или 0-10 В
57 AI3
58 GND*
Напряжение, подаваемое на все клеммы (за исключением
сетевых), не должно превышать 16 В
rms
(среднеквадратичное
значение) и 22,6 В
peak
(пиковое значение) или 35 В постоянного
тока.
9 Порт USB USB 2.0, тип B
10
70
Реле 1
C
71 NO
72 NC
73
Реле 2
C
74 NO
75 NC
* GND изолирован от других заземлений.

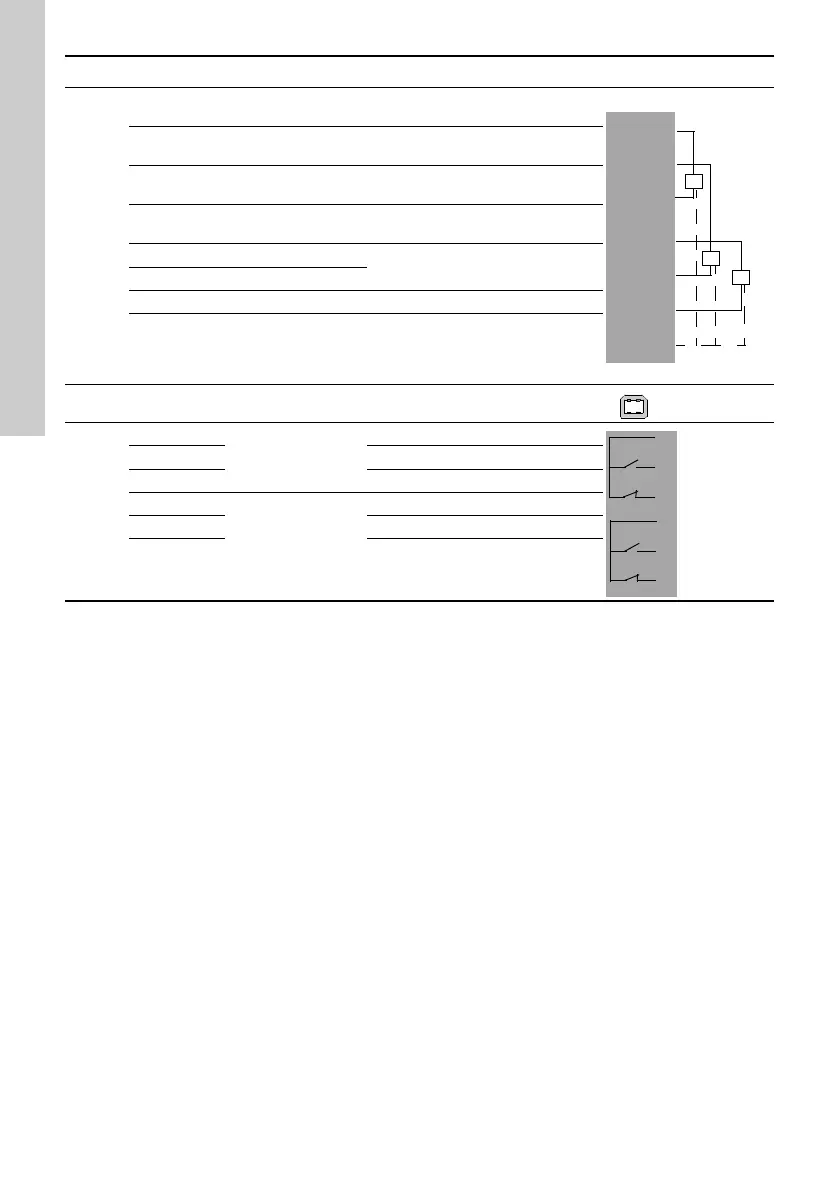

Группа Клемма Назначение Данные Схема
57
54
53
50
51
58
1
2
3
47
74
73
72
70
71
75
