Español (ES)
73

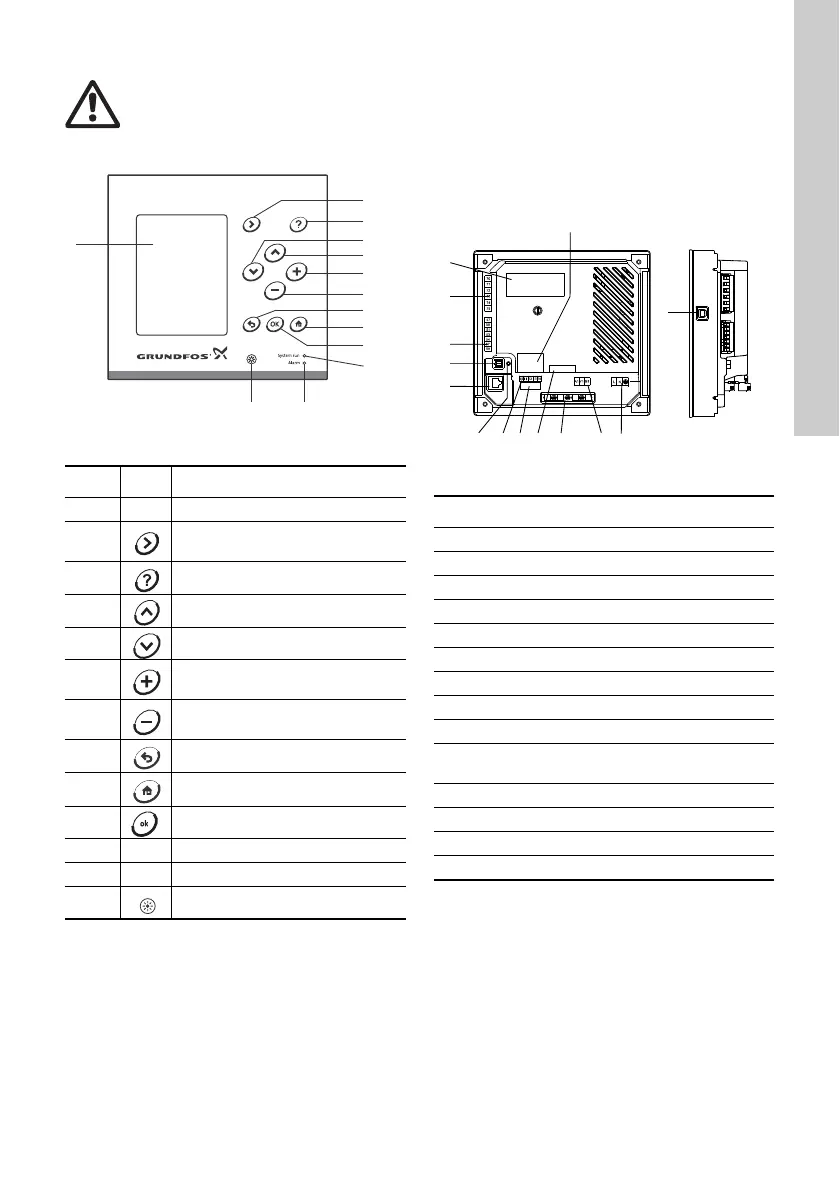

Fig. 1 Ejemplo de CU 3X2
* Algunos textos de ayuda se aplican a toda la pan-
talla y otros a las líneas individuales de la pantalla.
2.1 Luces testigo
El CU 3X2 tiene una luz testigo verde y una roja.
La luz testigo verde está encendida cuando el sumi-
nistro eléctrico está conectado.
La luz testigo roja está encendida cuando el sistema
está en modo de alarma.
2.2 Terminales
Fig. 2 Parte posterior del CU 3X2
Para información adicional, véase la sección
9.12 Grupos terminales.
2.3 Entornos potencialmente explosivos
El CU 3X2 no debe instalarse en entornos explosi-
vos, pero puede utilizarse con bombas Grundfos
homologadas para su instalación en entornos en los
que pueden producirse explosiones.
Advertencia
Si el CU 3X2 se emplea de un modo no
especificado por el fabricante, la protec-
ción que proporciona el CU 3X2 puede
verse reducida.
TM05 3044 0912
Pos. Descripción
1 Pantalla LCD
2
Cambia a la siguiente columna en
la estructura del menú.
3 Cambia al texto de ayuda.*
4 Sube en una lista.
5 Baja en una lista.
6
Aumenta el valor del parámetro
seleccionado.
7
Reduce el valor del parámetro
seleccionado.
8 Retrocede una pantalla.
9 Vuelve al menú "Estado".
10 Graba un valor.
11 Luz testigo verde (funcionamiento)
12 Luz testigo roja (alarma)
13 Cambie el brillo de la pantalla.
1
11
10
9
8
7
6
4
5
3
2
1213
CU 362
TM05 3181 0912
Pos. Descripción
1 Placa de características
2 Terminales para relés de salida digitales
3 Terminales para entradas analógicas
4 Conexión de servicio
5 Ethernet (RJ45)
6 Indicador de tensión
7 Terminales para entradas digitales
8 Terminales para batería de reserva
9 Terminales para módulo CIM (opcional)
10
Abrazaderas para cable para conexiones
GENIbus
11 Conexión interna de GENIbus
12 Terminal para suministro eléctrico
13 Etiqueta para batería de reserva
14 Puerto USB
0V 12V
1
13
2
3
4
5
6 7 8 9 10 11 12
14
