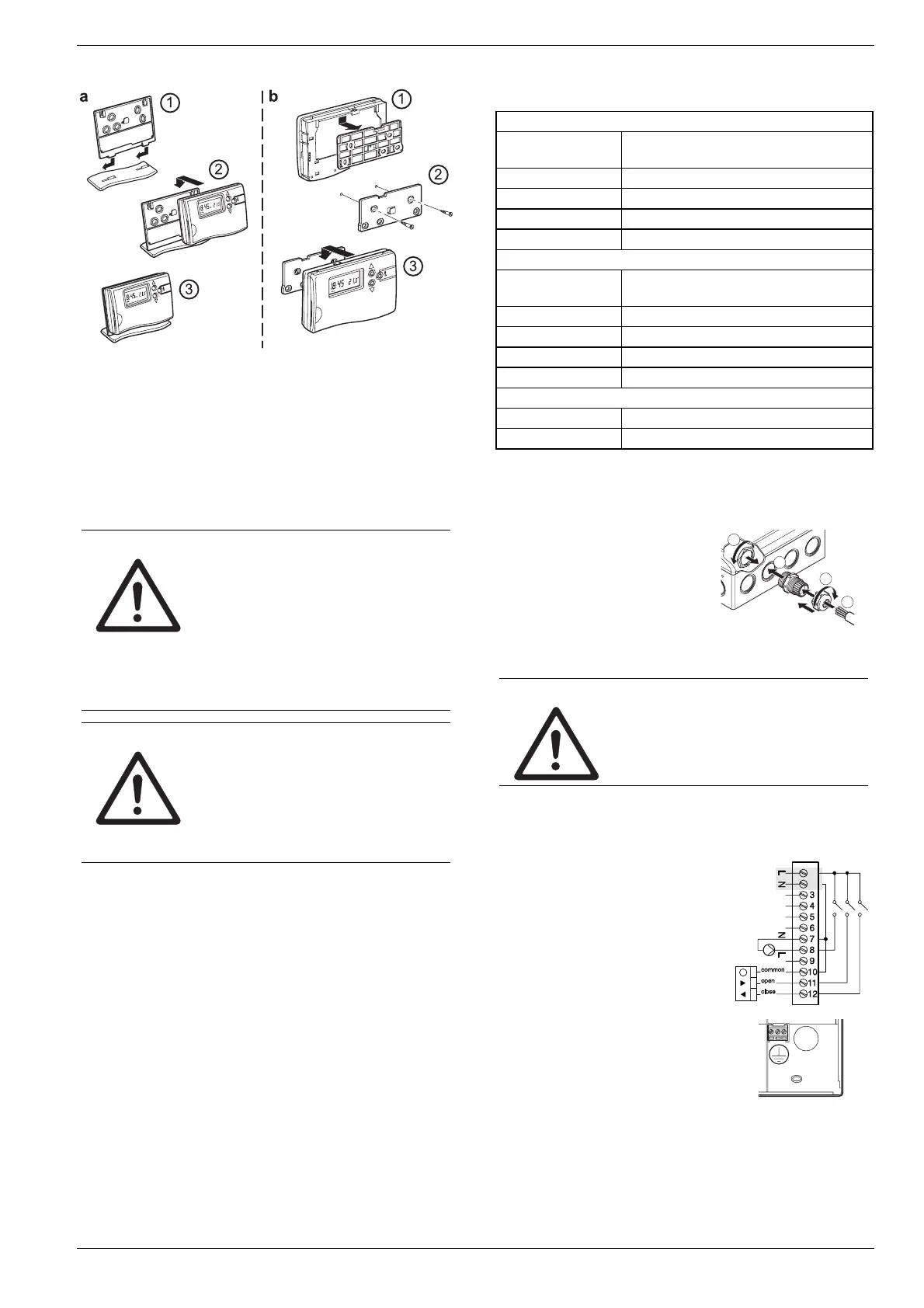

5.2.1. Weitere Komponenten für den Kes-
selrückgriff
► Montieren Sie weitere Komponenten (z. B. Relaismodul
HC60NG/R6660D) gemäß den beigefügten Montageanlei-
tungen.
6. Installation
GEFAHR
Lebensgefahr durch Stromschlag!
Offenliegende Kontakte mit Netzspan-
nung.
► Stellen Sie sicher, dass am Gerät
keine Spannung anliegt.
► Lassen Sie alle Arbeiten von autori-
siertem Fachpersonal ausführen.
► Beachten Sie bei der Installation die
gültigen VDE Vorschriften.
WARNUNG
Beschädigung von offen liegenden
Bauteilen!
Zerstörung der elektronischen Bauteile
durch elektrostatische Entladungen.
► Berühren Sie die Bauteile nicht.
► Berühren Sie ein geerdetes Metallteil,
um sich zu entladen.
6.1. Installation Universal
Raumtemperaturregler HM 80
6.1.1. Gehäuse öffnen
► Öffnen Sie das Gehäuse (siehe Ausklappseite, Fig. 5).
6.1.2. Zulässige Kabeltypen und -längen
Netz- und Pumpenanschluss 230 V~
Kabelaußen-
durchmesser
Min. 5,0 mm/max. 10 mm
Kabellänge Max. 100 m
Klemmbereich 0,3–1,6 mm²
Abisolierlänge 6 mm
Kabeltyp NYM-J
Vorlauftemperaturfühler
Kabelaußen-
durchmesser
Min. 5,0 mm/max. 10 mm
Kabellänge Max. 100 m
Klemmbereich 0,3–1,6 mm²
Abisolierlänge 7 mm
Kabeltyp Flexibel/Starr
Erdanschluss
Klemmbereich 0,3–2,7 mm²
Abisolierlänge 8 mm
Tab. 2: Zulässige Kabeltypen und -längen
6.1.3. Kabel mit Kabelverschraubung
sichern
► Sichern Sie die Kabel mit den
beiliegenden Eurofix-
Kabelverschraubungen gemäß
folgender Grafik.
► Einbauvorschrift für Eurofix be-
achten.
4
1
2
3
6.1.4. Netzkabel anschließen (230 V~)
GEFAHR
Lebensgefahr durch Stromschlag!
Offenliegende Kontakte mit Netzspan-
nung.
► Stellen Sie sicher, dass am Gerät
keine Spannung anliegt.
► Wählen Sie nach Tab. 2 ein geeignetes Kabel für den
Netzanschluss aus.
► Isolieren Sie die Anschlüsse 7 mm ab.
► Schließen Sie das Kabel gemäß
folgender Grafik an den Stecker
an (siehe Ausklappseite,
Fig. 3 (8)).
► Schließen Sie den Erdanschluss
(Schutzleiter) gemäß folgender
Grafik an.
► Sichern Sie die Kabel mit der Kabelverschraubung (siehe
Kapitel 6.1.3).
