Uwagi dotyczące instrukcji
34

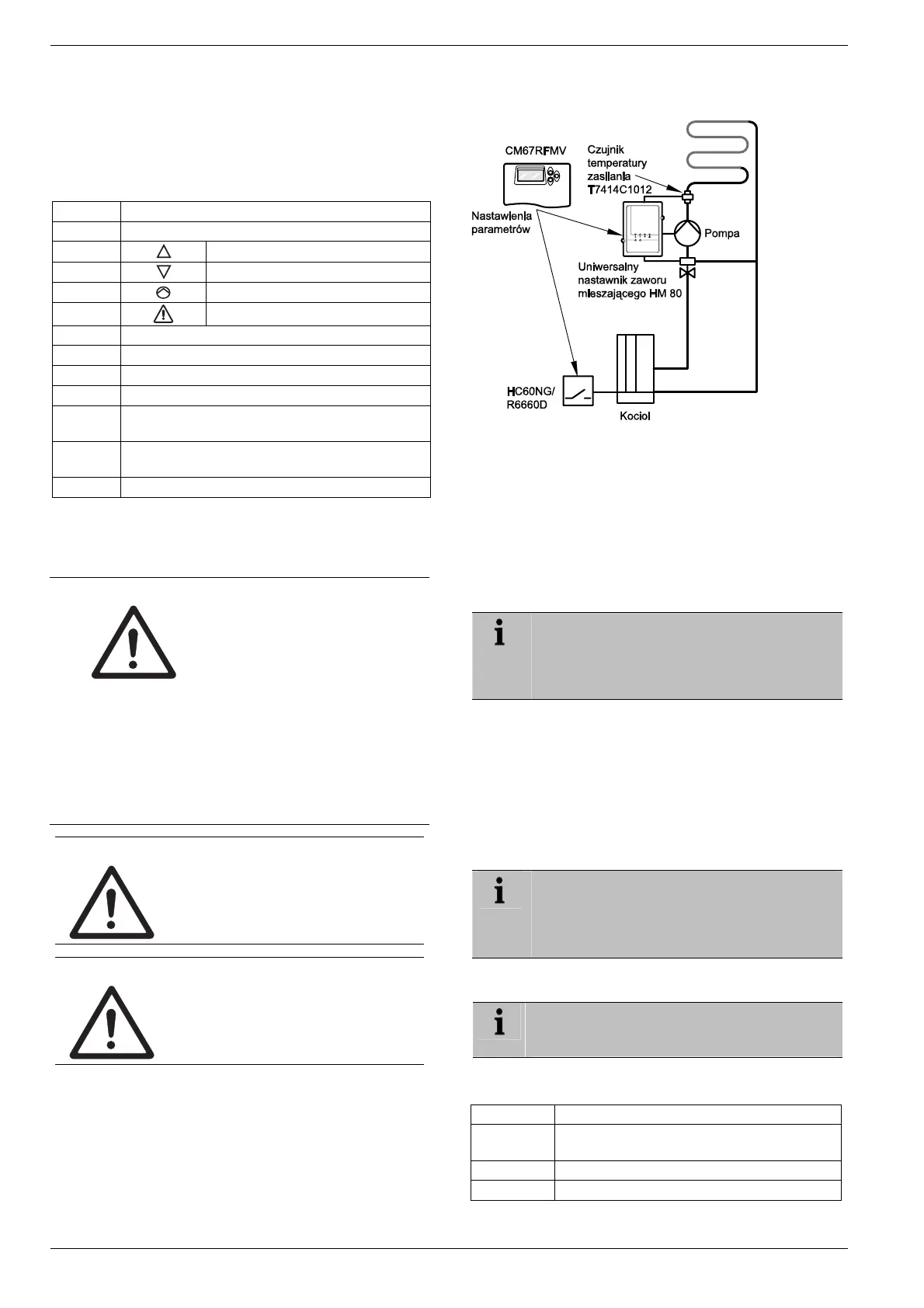

1. Uwagi dotyczące instrukcji
Rozłożyć lewą stronę okładki. Są tam przedstawione
wszystkie elementy obsługi i podłączenia. Pozostawić
otwartą stronę okładki podczas dalszego czytania.
Legenda do rozkładanej strony okładki
Rys. 1 Przegląd regulatora
Rys. 2 Elementy wyświetlacza i obsługi
(1)
LED 1 mieszacz OTWARTY
(2)
LED 2 mieszacz ZAMKNIĘTY
(3)
LED 3 POMPA
(4)
LED 4 Awaria
(5) Mieszacz ZAMKNIĘTY
(6) Mieszacz OTWARTY
Rys. 3 Podłączenia
(7) Podłączenie czujnika zasilania
(8)
Podłączenie napięcia sieciowego, pompy,
mieszacza (230 V~)
Rys. 4
Elementy obsługi i wyświetlacza CM67RFMV
(Opis patrz strona 35)
Rys. 5 Otwarcie/zamknięcie obudowy
2. Ogólne wskazówki
bezpieczeństwa
NIEBEZPIECZEŃSTWO
,
Zagrożenie dla życia przez
porażenie prądem!
Kontakty nieizolowane pod
napięciem sieciowym.
► Zapewnić, aby do urządzenia
nie było przyłożone napięcie
sieciowe.
► Wszystkie prace zlecać tylko
autoryzowanemu personelowi
fachowemu.
► Przy instalacji zwrócić uwagę
na obowiązujące przepisy
(VDE w Niemczech).
OSTRZEŻENIE
Uszkodzenie urządzenia!
Zwarcie przez wilgoć.
► Montować przyrządy w miejscu
chronionym przed wilgocią.
OSTRZEŻENIE
Uszkodzenie przyrządów!
► Zabezpieczyć kable przyłączeniowe
połączeniem gwintowym kabli
(Eurofix).
3. Przegląd
3.1. Wstępnie skonfigurowany komplet
HMC 82
Zakres dostawy (patrz strona okładki, rys. 1)
• 1 uniwersalny nastawnik zaworu mieszającego
HM 80 (A)
• 1 Chronotherm CM67RFMV (B)
• 1 czujnik temperatury zasilania T7414C1012 (C)
• 4 połączenia gwintowe kabli Eurofix, 4 nakrętki
M16x1,5 (D)
Komplet HMC 82 jest dostarczony w stanie
wstępnie skonfigurowanym. W tym komplecie
uniwersalny nastawnik zaworu mieszającego
HM 80 został już przyporządkowany do
CM67RFMV (Konfiguracja niepotrzebna).
3.2. Wstępnie skonfigurowany komplet
HMC 80
Zakres dostawy (patrz strona okładki, rys. 1)
• 1 uniwersalny nastawnik zaworu mieszającego
HM 80 (A)
• 1 Chronotherm CM67RFMV (B)
• 4 połączenia gwintowe kabli Eurofix, 4 nakrętki
M16x1,5 (D)
Komplet HMC 80 jest dostarczony w stanie
wstępnie skonfigurowanym. W tym komplecie
uniwersalny nastawnik zaworu mieszającego
HM 80 został już przyporządkowany do
CM67RFMV (Konfiguracja niepotrzebny).
3.3. Urządzenie dostarczane pojedyńczo
Przy pojedyńczo dostarczonych urządzeniach
zawsze należy przeprowadzić Konfigurcię tak,
jak to zostało opisane w instrukcji.
Przegląd pojedyńczo dostępnych urządze ń
(patrz strona okładki, rys. 1):
Pozycja Urządzenie
A
Uniwersalny nastawnik zaworu mieszającego
HM 80
B Chronotherm CM67RFMV
C Czujnik temperatury zasilania T7414C1012
