Inleiding
48

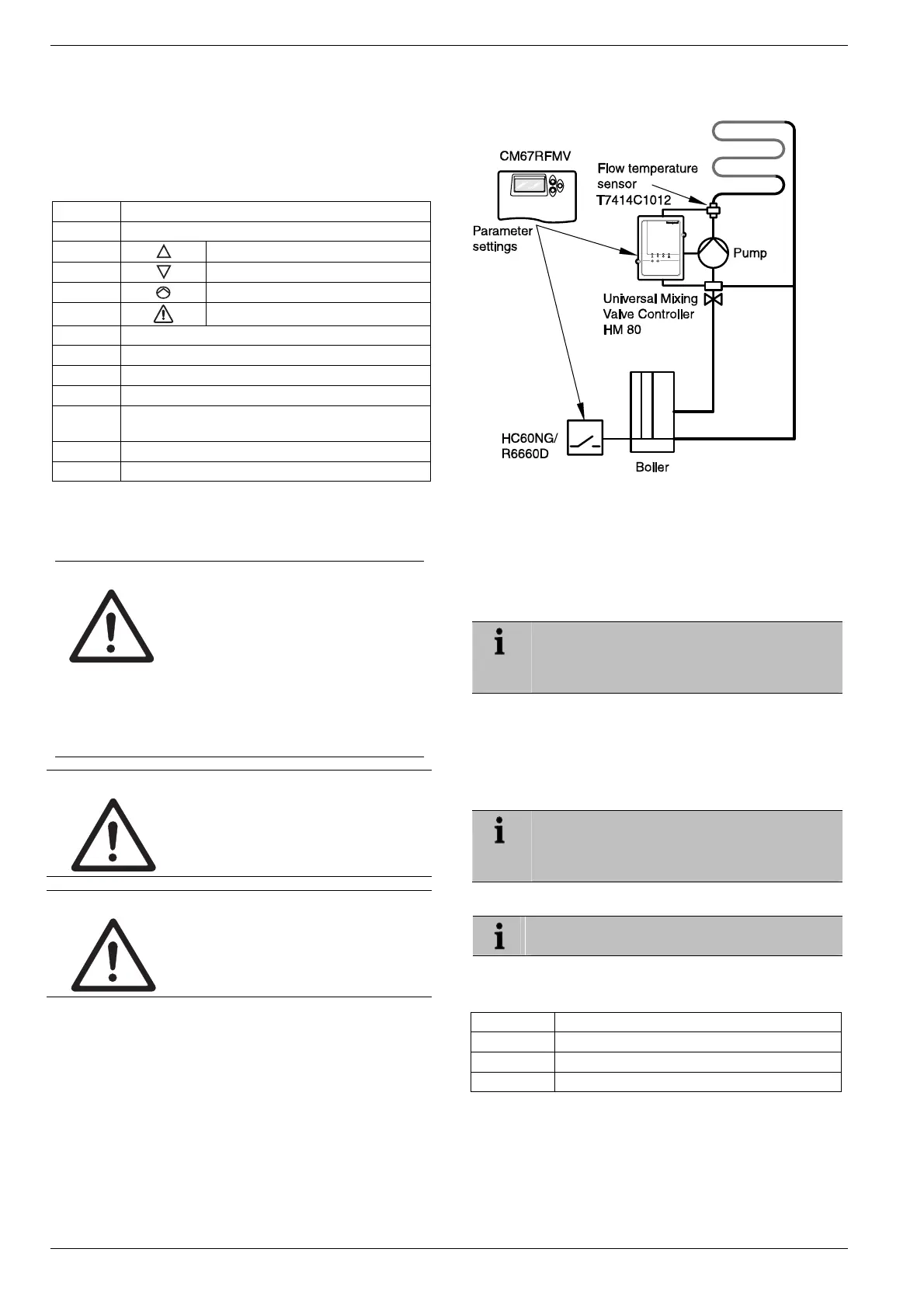

1. Inleiding
Plooi de linkerkant van het deksel open. Zo krijgt u een
overzicht van alle besturingen en aansluitingen, dit is het
makkelijkst om de hiernavolgende aanwijzingen te volgen.
Legende voor opengevouwde pagina
Fig. 1 Overzicht van het toestel
Fig. 2 Scherm en bediening
(1)
LED 1 mengklep OPEN
(2)
LED 2 mengklep GESLOTEN
(3)
LED 3 POMP
(4)
LED 4 Foutmelding
(5) Toets voor sluiting mengklep (CLOSED button)
(6) Toets voor openen mengklep
Fig. 3 Aansluitingen
(7) Aansluiting voor ruimtevoeler
(8)
Aansluiting voor pomp, menger en voeding
(230 V~)
Fig. 4 Bediening en display van de CM67RFMV
Fig. 5 Openen en sluiten van de behuizing
2. Algemene
veiligheidsinstructies
GEVAAR
,
Opgelet levensgevaar! Elektrische
schok!
Blootgestelde contacten staan onder
spanning.
► Verzeker u ervan dat het toestel niet
onder spanning staat.
► Laat enkel gespecialiseerde
techniekers aan het toestel werken
► Houd rekening met de IEE tijdens de
installatie.
WAARSCHUWING
Schade aan de toestellen!
Kortsluiting door vochtigheid.
► Plaats het toestel op een
beschermde en droge plaats.
WAARSCHUWING
Schade aan de toestellen!
► Bevestig de kabels op de geleiders
(Eurofix).
3. Overzicht
3.1. Vooringestelde kit HMC 82
Geleverd materiaal (zie uitplooipagina, Fig. 1)
• 1 Universele mengklep sturing HM 80 (A)
• 1 Chronotherm CM67RFMV (B)
• 1 ruimtevoeler T7414C1012 (C)
• 4 Eurofix kabelgeleiders, 4 schroeven M16x1.5 (D)
De HMC 82 wordt vooringesteld geleverd.
De universele mengklepsturing HM80 is reeds
gelinkt met de CM67RFMV ( teach-in is niet
nodig).
3.2. Vooringestelde kit HMC 80
Geleverd materiaal (zie uitplooipagina, Fig. 1)
• 1 Universele mengklep sturing HM 80 (A)
• 1 Chronotherm CM67RFMV (B)
• 4 Eurofix kabelgeleiders, 4 schroeven M16x1.5 (D)
De HMC 80 wordt vooringesteld geleverd.
De universele mengklepsturing HM80 is reeds
gelinkt met de CM67RFMV ( teach-in is niet
nodig).
3.3. Apart geleverde toestellen
Indien de toestellen apart geleverd zijn is een
teach-in van elk toestel noodzakelijk.
Overzicht van de apart verkrijgbare toestellen (zie
uitplooipagina, Fig. 1)
Positie Toestel
A Universele mengklepsturing HM 80
B Chronotherm CM67RFMV
C Ruimtevoeler T7414C1012
