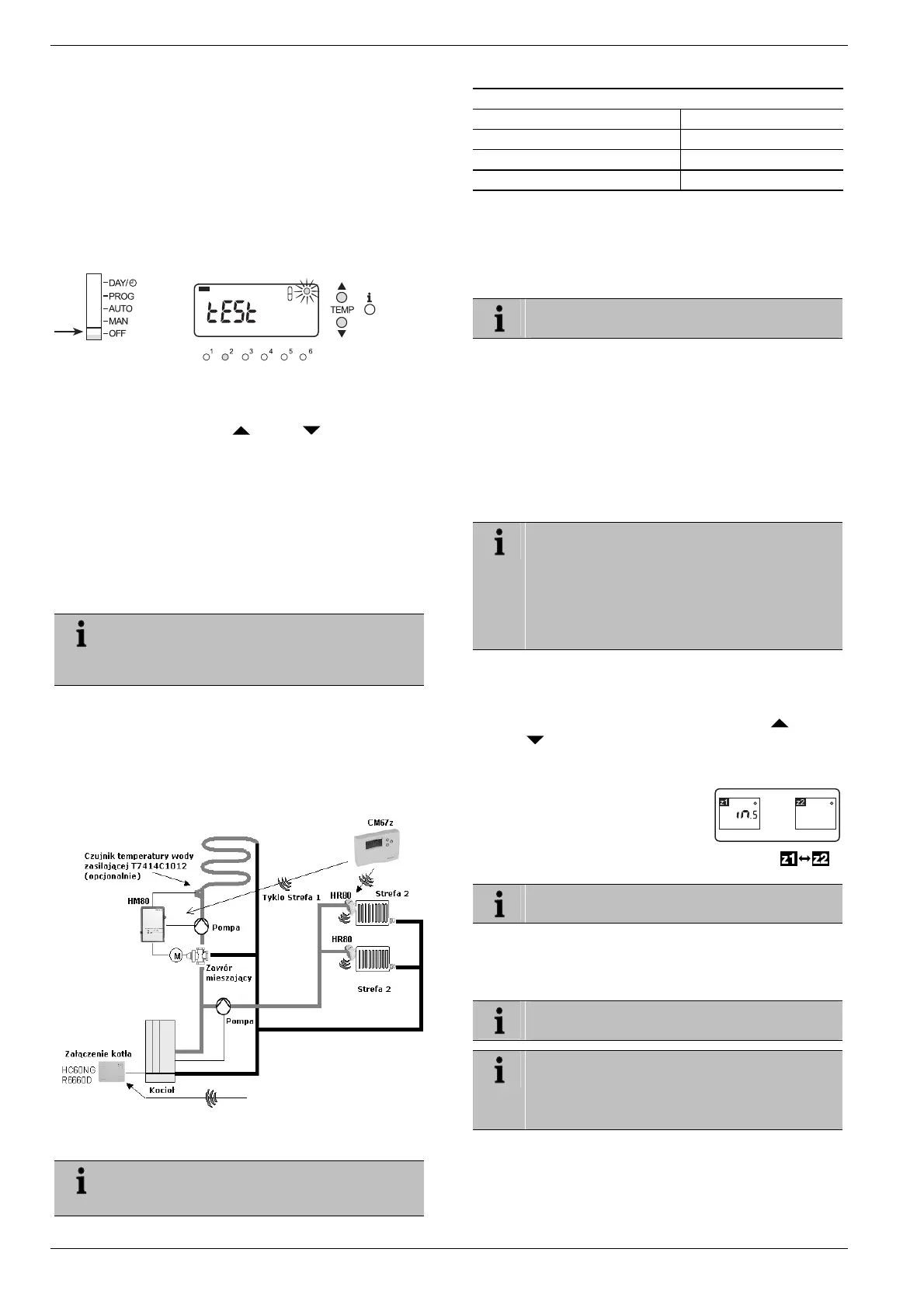

Inne przykłady zastosowania
42
7.8. Wskazówki dla instalatora
Po uruchomieniu CM67RFMV i HM 80 należy klienta
poinformować o sterowaniu ogrzewania:
► Wyjaśnić klientowi funkcję i obsługę wszystkich części
składowych.
► Wskazać na odrębności i możliwości rozbudowy danej
instalacji klienta.
7.9. Kontrola przekazu radiowego
► Przesunąć przełącznik suwakowy przy CM67RFMV do
pozycji
OFF.
► W celu kontroli przekazu radiowego należy następnie
przycisnąć przyciski
TEMP i TEMP na 3 s.
Regulator wyświetla tekst Test na wyświetlaczu i wysyła
sygnały testowe w ciągu maks. 10 minut do odbiornika.
Jeżeli sygnał testowy jest odbierany, LED 4 miga na
czerwono.
LED 4 miganiem pokazuje poziom odbieranego sygnału
(1 = wystarczający…5 = silny).
7.10. Przywrócenie nastaw fabrycznych
uniwersalnego nastawnika HM 80
Przy resecie HM 80 do nastaw fabrycznych
wszystkie aktualne przyporządkowania zostają
skasowane. Przy przerwie zasilania prądu HM 80
zachowuje swoją konfigurację.
► Przytrzymać przyciski HM 80 dłużej niż 10 s.
Jeżeli dioda LED 4 szybko miga (1/9 Włączone/
Wyłączone) – oznacza to przywrócenie nastaw
fabrycznych.
8. Inne przykłady zastosowania
Sterowanie zaworem mieszającym w systemie ogrzewania
podłogowego i grzejnikowego do 2 stref grzewczych ze
sterowaniem kotła
Termostat programowalny CM67z bez
programowania parametrów systemu, jedynie
parametry fabryczne
Parametry fabryczne HM 80
Czas wybiegu pompy 15 min
Czas przebiegu siłownika 150 s
Minimalna temp. zasilania 15 °C
Maksymalna temp. zasilania 55 °C
8.1. Przyporządkowanie Chronothermu
CM67z do HM 80 (Konfiguracja,
tylko przy urządzeniach
pojedyńczych)
Jak należy instalować CM67z prosimy
przeczytać w instrukcji obsługi.
CM67z posiada wbudowany czujnik temperatury dla
strefy 1. Funkcja czujnika w trybie instalacji jest ustalana
przez parametr 7:tS:
► Nastawić parametr 7:tS na wartość „2".
► Nastawić parametr 17:SU na wartość 0 (tylko HR 80) lub 2
(HR 80 i R6660D).
Wbudowany czujnik jest teraz wykorzystywany do
pomiaru i regulacji temperatury pomieszczenia w
strefie 1.
Wskazówki do nastaw parametrów CM67z
można znaleźć w przynależnej instrukcji obsługi.
Należy pamiętać, że przy CM67z stosowane są
tylko ustawienia standardowe HM 80 maks. i min.
wartości zadanej przepływu, czasu pracy
mieszacza oraz czasu pracy pompy. Tych
parametrów nie można nastawić przy CM67z.
► Przytrzymać oba przyciski przy HM 80 tak długo (ok. 4 s),
aż LED 4 będzie migał równomiernie.
► Przesunąć przełącznik suwakowy przy CM67z do pozycji
OFF. Przyciskać równocześnie przyciski TEMP ,
TEMP i PROG 1 do momentu ukazania się napisu Inst
na wyświetlaczu, w celu aktywacji trybu Konfiguracja dla
strefy 1.
W CM67z wyświetla się:
► Wysłać sygnał Konfiguracja naciskając przycisk .
Przy HM 80 po 3 minutach następuje Time-out.
Urządzenie nie jest już w trybie Konfiguracji.
8.2. Przyporządkowanie regulatora
grzejników HR 80 do strefy 2
w CM67z
Sposób instalowania urządzenia HR 80 podany
jest w instrukcji obsługi HR 80.
► Nastawić parametr 17.SU na wartość 0 (tylko
HR80) lub 2 (HR 80 i HC60NG (R6660D)).
Sposób ustawiania parametrów jest w instrukcji
obsługi CM67z.
