Uruchomienie
41
7.3. Przyporządkowanie Chronothermu
CM67RFMV do HM 80
(Konfiguracja, tylko przy
urządzeniach pojedynczych)
Komplety HMC 80 i HMC 82 są dostarczane w
stanie wstępnie skonfigurowanym. Nastawnik
temperatury pomieszczenia HM 80 został już
przyporządkowany do Chronothermu
CM67RFMV (Konfiguracja niepotrzebna).
► Przytrzymać oba przyciski przy HM 80 tak długo (ok. 4 s),
aż LED 4 będzie migał równomiernie (rys. 2).
► Przesunąć przełącznik suwakowy przy CM67RFMV do
pozycji
OFF.
► Przyciskać równocześnie przyciski TEMP , TEMP i
PROG 1 do momentu ukazania się napisu Inst na
wyświetlaczu.
► Przyciskać przycisk , aby wysyłać sygnał komunikacji.
Przy udanej Konfiguracji dioda LED 4 przy HM 80
zgaśnie.
Przy HM 80 po 3 minutach następuje Time-out.
Urządzenie nie jest już w trybie Konfiguracji.
7.4. Konfiguracja sterowania kotła
HC60NG/R6660D
W zależności od zapotrzebowania na ciepło pomieszczeń z
instalacją moduł przekaźnika HC60NG/R6660D steruje
źródłem ciepła zależnie od ustawienia zaworu.
► Przycisnąć przycisk przy module przekaźnika HC60NG/
R6660D 5 s w celu aktywacji trybu Konfiguracji.
Czerwona LED przy module przekaźnika miga w rytmie
5/5 WŁĄCZONA/WYŁĄCZONA.
► Przesunąć przełącznik suwakowy przy CM67RFMV do
pozycji
OFF.
► Przycisnąć równocześnie przyciski TEMP , TEMP i
PROG 1.
► Przycisnąć przycisk , aby wysyłać sygnał komunikacji.
Przy udanej Konfiguracji czerwona LED przy HC60NG/
R6660D zgaśnie.
Moduł przekaźnika HC60NG/R6660D zostaje
włączony wzgl. wyłączony zależnie od wartości
zadanej/rzeczywistej.
7.5. Czujnik temperatury zasilania
Rozpoznanie czujnika temperatury zasilania następuje
automatycznie, gdy tylko czujnik zostanie przyłączony.
Gdy czujnik temperatury zasilania nie jest już używany,
należy HM 80 zresetować do nastaw fabrycznych (patrz
"Wskazówki dla instalatora" strona 42) i następnie ponownie
przyporządkować do regulatora CM67RFMV (patrz
"Przyporządkowanie Chronothermu CM67RFMV do HM 80
(Konfiguracja, tylko przy urządzeniach pojedynczych)",
strona 41).
7.6. Dopasowanie parametrów
W trybie instalacji można dopasować parametry, aby
nastawić zastosowanie odpowiednio do wymagań klienta.
Następujące parametry można indywidualnie dopasować do
stosowanego mieszacza i do pompy (istotne parametry dla
aplikacji mieszaczy trójdrogowych):
• Ograniczenie temperatury zasilania maks. (czujnik
temperatury zasilania T7414C1012 jest konieczny)
• Ograniczenie temperatury zasilania min. (czujnik
temperatury zasilania T7414C1012 jest konieczny)
• Czas pracy mieszacza
• Czas opóźnienia pompy
• Eksploatacja przy ogrzewaniu/chłodzeniu
Dalsze parametry i szczegóły odnośnie parametrów patrz
tabela na stronie 45.

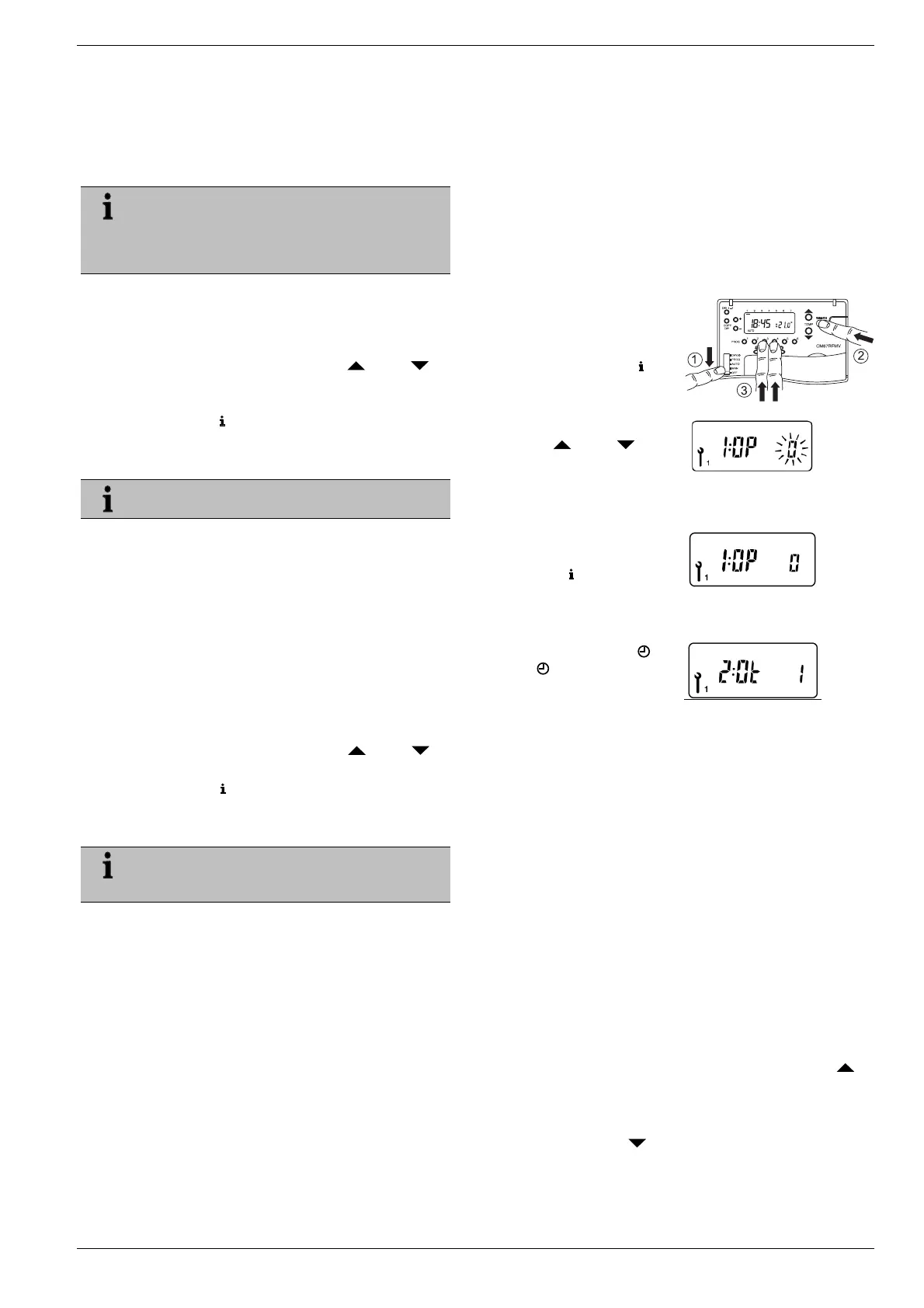

7.6.1. Aktywacja trybu instalacji
► Przesunąć przełącznik
suwakowy w CM67RFMV
do pozycji
OFF.
► Przycisnąć przycisk i
uruchomić równocześnie
PROG 3 i PROG 4.
► Za pomocą przycisków
TEMP , TEMP
można zmienić nastawy
fabryczne.
Nastawa miga, aby
zaznaczyć zmianę.
► Aby potwierdzić zmianę
należy przycisnąć
przycisk
.
Po zapisaniu nowej
wartości w pamięci
nastawa przestaje migać.
► Przycisnąć przycisk +
lub
- w celu przejścia
do następnego
parametru.
► Dopasować dalsze nastawy w trybie instalacji zgodnie z
tabelą na stronie 45.
► Przyciskać przycisk PROG 2 w celu ustawienia parametrów
6-21 (patrz tabela parametrów, strona 45).
► Aby opuścić tryb instalacji należy przesunąć przełącznik
suwakowy do pozycji
AUTO lub MAN.
7.6.2. Aktywacja modułu automatycznej
korekty czasu (ATS)
Moduł ATS odbiera sygnał czasowy z nadajnika. Dlatego
ręczne ustawienie czasu nie jest potrzebne.
► Podłączyć moduł ATS.
► Nastawić parametr 4:At w trybie instalacji na 1.
► Powtórzyć kontrolę systemu.
7.7. Przeprowadzenie testu systemu
► Przesunąć przełącznik suwakowy przy CM67RFMV do
pozycji
AUTO lub MAN.Nastawić wartość zadaną
temperatury pomieszczenia 30 °C przyciskiem
TEMP .
Mieszacz musi zareagować w ciągu 3 minut. LED 1
świeci na czerwono (mieszacz otwarty).
► Nastawić wartość zadaną temperatury pomieszczenia 5 °C
przyciskiem
TEMP .
Mieszacz musi zareagować w ciągu 3 minut. LED 2
świeci na zielono (mieszacz zamknięty).
