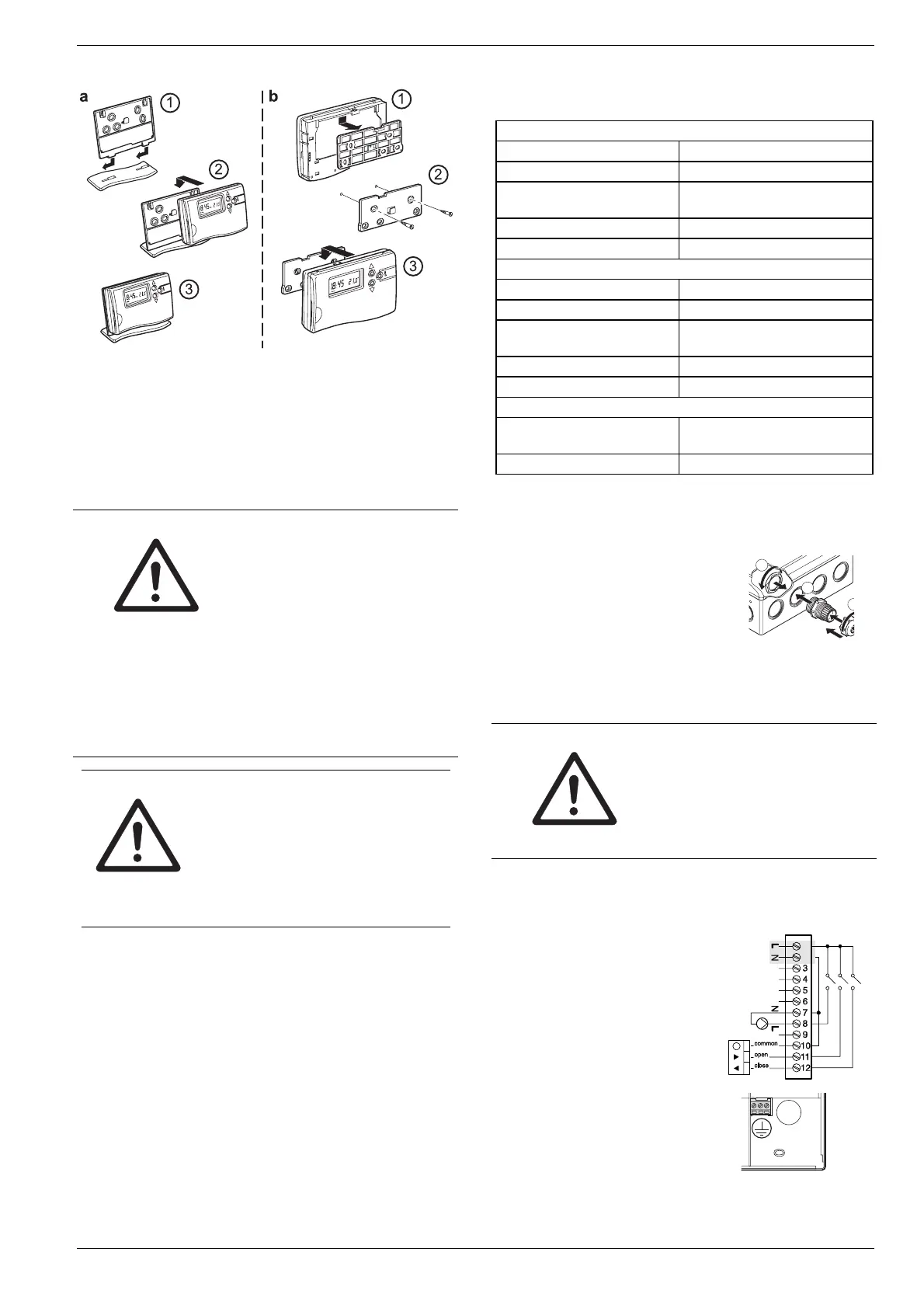

Instalacja
39
5.2.1. Dalsze części składowe do
sterowania kotła
► Montować dalsze części składowe (np. moduł przekaźnika
HC60NG/R6660D) zgodnie z dołączonymi instrukcjami
montażu.
6. Instalacja
NIEBEZPIECZEŃSTWO
Zagrożenie dla życia przez
porażenie prądem!
Kontakty nieizolowane pod
napięciem sieciowym.
► Zapewnić, aby do urządzenia
nie było przyłożone napięcie
sieciowe.
► Wszystkie prace zlecać tylko
autoryzowanemu personelowi
fachowemu.
► Przy instalacji zwrócić uwagę
na obowiązujące przepisy
(VDE w Niemczech).
OSTRZEŻENIE
Uszkodzenie niechronionych
elementów elektronicznych!
Zniszczenie elektronicznych elementów
przez rozładowania elektrostatyczne.
► Nie dotykać elementów
elektronicznych.
► Dotknąć uziemionej części metalowej
w celu rozładowania własnej osoby.
6.1. Instalacja uniwersalnego
nastawnika zaworu mieszającego
HM 80
6.1.1. Otwarcie obudowy
► Otworzyć obudowę tak, jak to pokazano na rys. 5 strony
okładki.
6.1.2. Dopuszczalne typy i długości kabli
Przyłącza sieci i pompy 230 V~
Zewnętrzna średnica kabla Min. 5,0 mm/maks. 10 mm
Długość kabla Maks. 100 m
Zakres rozwarcia zacisku
śrubowegó
0,3–1,6 mm²
Długość ściągania izolacji 6 mm
Typ kabla NYM-J
Czujnik temperatury zasilania
Zewnętrzna średnica kabla Min. 5,0 mm/maks. 10 mm
Długość kabla Maks. 100 m
Zakres rozwarcia zacisku
śrubowegó
0,3–1,6 mm²
Długość ściągania izolacji 7 mm
Typ kabla Elastyczny/Sztywny
Przewód ochronny
Zakres rozwarcia zacisku
śrubowegó
0,3–2,7 mm²
Długość ściągania izolacji 8 mm
Tab. 2: Dopuszczalne typy i długości kabli
6.1.3. Zabezpieczenie kabli za pomocą
połączenia gwintowego kabli
► Zabezpieczyć kable za pomocą
dołączonych połączeń gwintowych
kabli Eurofix zgodnie z następującą
grafiką.
► Zwrócić uwagę na instrukcję
wbudowania Eurofix.
1
2
6.1.4. Podłączenie kabla sieciowego
(230 V~)
NIEBEZPIECZEŃSTWO
Zagrożenie dla życia przez
porażenie prądem!
Kontakty nieizolowane pod
napięciem sieciowym.
► Zapewnić, aby do urządzenia
nie było przyłożone napięcie
sieciowe.
► Wybrać zgodnie z tab. 2 odpowiedni kabel dla przyłącza
sieciowego.
► Ściągnąć izolację przyłączeń na długości 7 mm.
► Podłączyć kabel zgodnie z
następującą grafiką do wtyczki
(patrz strona okładki rys. 3 (8)).
► Podłączyć uziemienie (przewód
ochronny) zgodnie z następującą
grafiką.
► Zabezpieczyć kable końcówką kablową.
