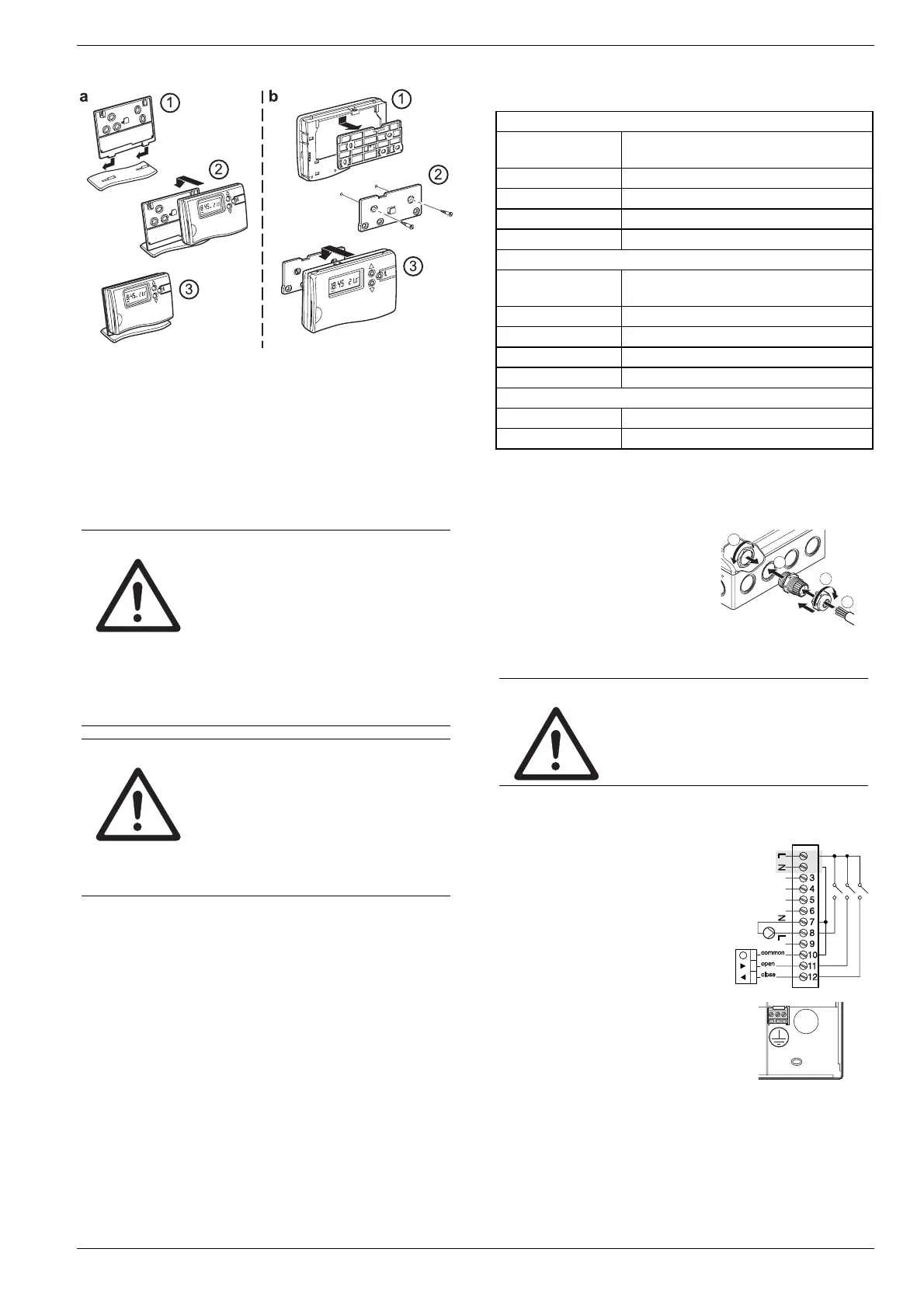

Elektrische installatie
53
5.2.1. Bijkomende componenten voor
ketelfeedback
► Installeer bijkomende toestellen (bv. Relaismodule
HC60NG/R6660D) volgens de ingesloten
installatieinstructies.
6. Elektrische installatie
OPGELET
Opgelet levensgevaar! Elektrische
schok!
Blootgestelde contacten staan onder
spanning.
► Verzeker u ervan dat het toestel niet
onder spanning staat.
► Laat enkel gespecialiseerde
techniekers aan het toestel werken.
► Houd rekening met de IEE tijdens de
installatie.
OPGELET
Schade aan open componenten!
Schade aan de elektrische
componenten door ontladingen van
statische elektriciteit.
► Raak de componenten niet aan.
► Raak een metalen element aan om
het lichaam te ontladen van statische
elektriciteit
6.1. Elektrische aansluiting van de
universele mengklep HM 80
6.1.1. Openen van de behuizing
► Open de behuizing zoals getoond op de omslagpagina (zie
omslagpagina, Fig. 5).
6.1.2. Toegelaten kabeltypes en lengtes
Voeding en pompaansluiting 230 V~
Buitenste
kabeldiameter
Min. 5,0 mm/max. 10 mm
Kabellengte Max. 100 m
Aansluitting 0,3–1,6 mm²
Gestript deel 6 mm
Kabeltype NYM-J
Vertrekvoeler
Buitenste
kabeldiameter
Min. 5,0 mm/max. 10 mm
Kabellengte Max. 100 m
Aansluiting 0,3–1,6 mm²
Gestript deel 7 mm
Kabeltype Soepel/Stijf
Aarding
Aansluiting 0,3–2,7 mm²
Gestript deel 8 mm
Tab. 2: Toegelaten kabeltypes en lengtes
6.1.3. Bevestiging van de kabels met de
geleiders
► Bevestig de kabels met de
bijgeleverde Eurofix
kabelbegeleiders zoals op de
figuur aangeduid.
► Respecteer de voorschriften voor
eurofix.
4
1
2
3
6.1.4. De voeding aansluiten (230 V~)
OPGELET
Schok!
Blootgestelde contacten staan onder
spanning.
► Verzeker u ervan dat het toestel niet
onder spanning staat.
► Selecteer een juist type kabel volgens tabel 2.
► Strip de kabel 7 mm.
► Sluit de kabel op de connector
aan volgens de figuur (zie
omslagpagina, Fig. 3 (8)).
► Sluit de aarding aan (PE
geleider) zoals op de volgende
figuur
► Maak de kabel vast in de klem.
