Honeywell HM 80 User Manual

Installatie
52

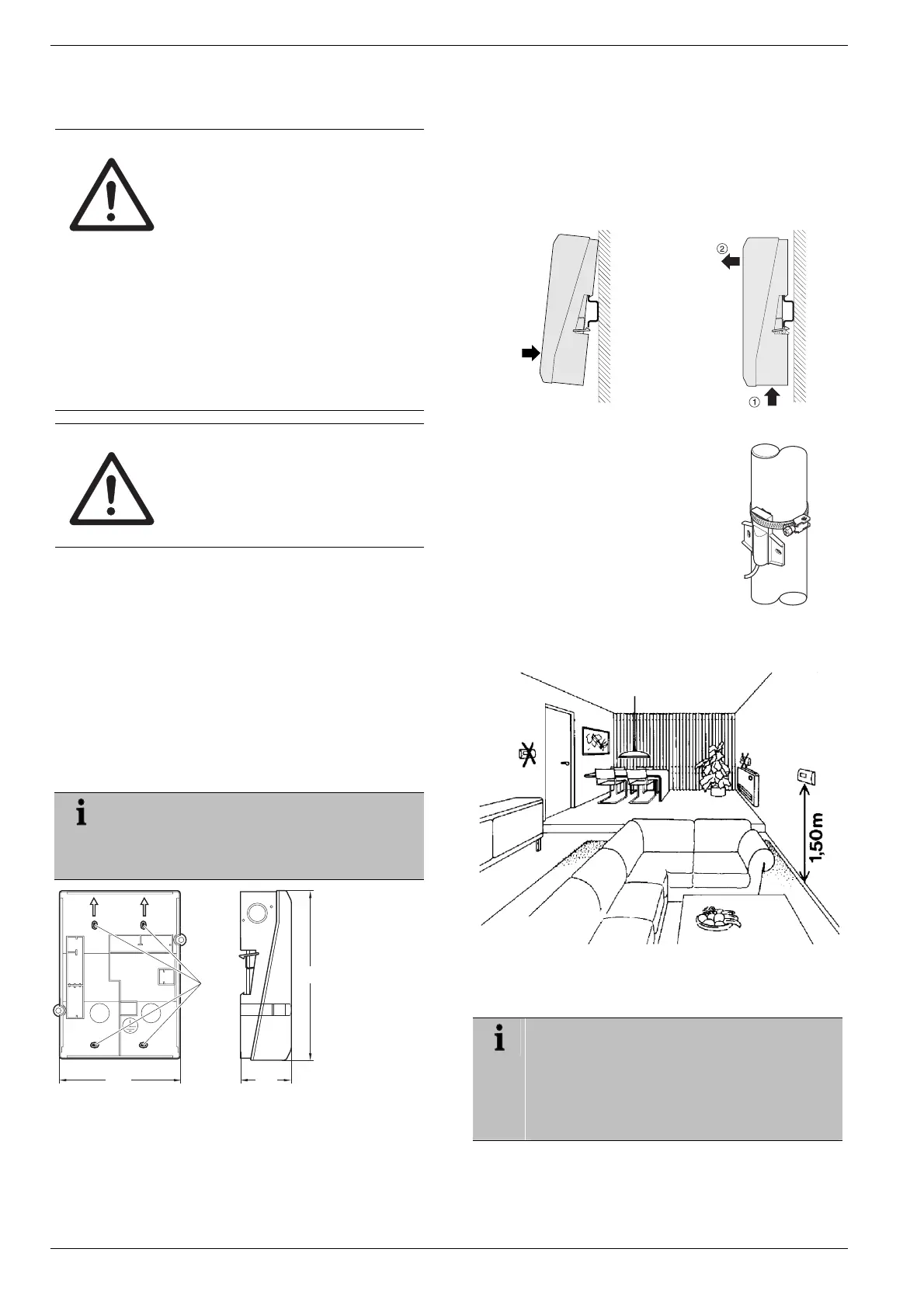

5. Installatie
OPGELET
Slechte datacommunicatie!
Interferentie van de communicatie door
metalen objecten en andere
radiofrequentietoestellen.
► Bij de bepaling van de
bevestigingsplaats, houdt u best 1m
afstand van RF-toestellen zoals
draadloze hoofdtelefoons, draadloze
telefoons en DECT toestellen.
► Vergewis u ervan dat er minstens
voldoende afstand (> 30cm) is van
alle metalen voorwerpen.
► Kies een andere bevestigingsplaats
als inteferentie niet kan worden
uitgesloten
OPGELET
Schade aan toestellen!
Kortsluiting door vocht en verkeerde
aansluitingen.
► Installeer het toestel op een
vochtvrije plaats
► Respecteer de installatieinstructies
5.1. Installatie van de universele
mengklepsturing HM 80
Kies de installatieplaats zodanig dat de communicatie
tussen de HM80 en CM67RFMV niet kan gestoord worden
en zodat deze is beschermd is van vocht.
De HM 80 kan op twee manieren geïnstalleerd worden :
• Muurbevestiging
• DIN rail bevestiging
5.1.1. Muurbevestiging
Vier 4.0-mm gaten voor installatie zijn voorzien op de
HM 80.
Houd rekening met de 161,5 mm
installatiehoogte van de HM 80. Als de HM 80
onder een grote hoek wordt geplaatst moet de
transfo bovenaan liggen voor voldoende
ventilatie.
161.5
46
121
A
Afmetingen van de HM 80 in mm
► Breek de plastiek in de voorgeboorde boorgaten (A).
► Boor de bevestigingsgaten
► Gebruik pluggen indien nodig.
► Bevestig de HM 80.
5.1.2. DIN rail installatie
Installatie Desinstallatie
► Klik van bovenaf aan de
behuizing op de DIN rail.
► Druk de behuizing naar de
muur en klik ze vast op de
DIN-rail.
► Duw de behuizing naar
omhoog, tot die
losklikt (1).
► Haal de behuizing van de
muur (2).
5.1.3. Installatie van de ruimtevoeler
► Bepaal de geschikte
bevestigingsplaats (zie
“Overzicht", Pagina 48).
► Installeer de ruimtevoeler zoals
aangegeven op de figuur
hiernaast.
5.2. Installatie van Chronotherm
CM67RFMV
Plaatsing CM67RFMV
► Selecteer de bevestigingsplaats van de CM67RFMV.
De CM67RFMV is een draadloos toestel met RF
communicatie. De installatie dient te gebeuren in
een open ruimte. Een minimum afstand van
30 cm van alle metalen objecten en
stekkerdozen en 1 m van andere elektrische
toestellen, radio, TV, etc. dient gerespecteerd te
worden
