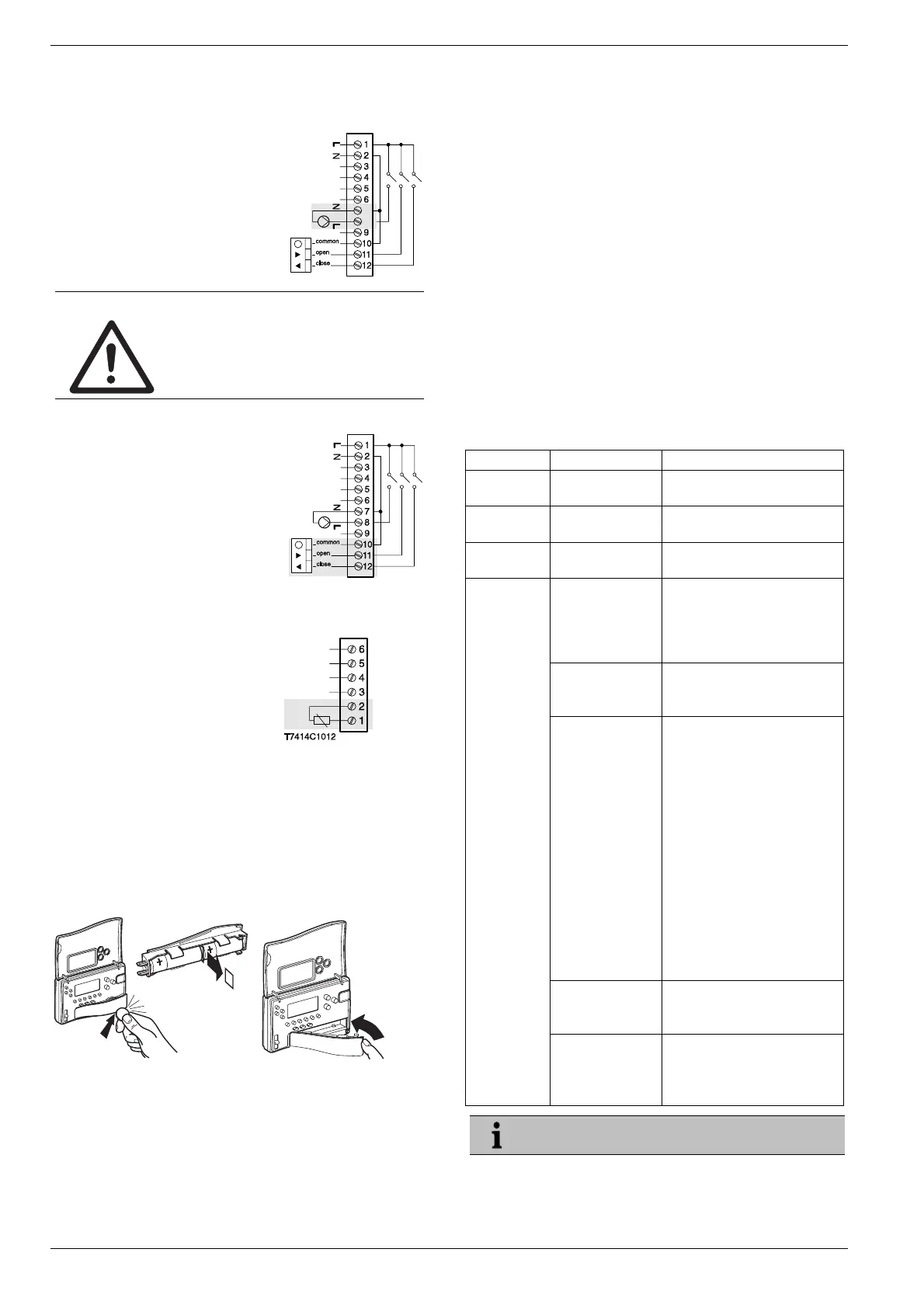

Uruchomienie
40
6.1.5. Podłączenie pompy (230 V~,
opcjonalnie)
Izolować przyłącza na długości
7 mm.
Podłączyć pompę zgodnie z
następującą grafiką (patrz strona
okładki rys. 3 (8)).
OSTRZEŻENIE
Uszkodzenie nastawniki HM 80!
Zwarcie przy nieprawidłowej instalacji.
Zwrócić uwagę na instrukcje
instalacji.
6.1.6. Podłączenie mieszacza
Izolować przyłącza na długości
7 mm.
Podłączyć mieszacz zgodnie z
następującą grafiką (patrz strona
okładki rys. 3 (8)).
6.1.7. Podłączenie czujnika
temperatury zasilania (opcjonalnie)
Izolować przyłącza na długości
7 mm.
Podłączyć czujnik temperatury
zasilania zgodnie z następującą
grafiką (patrz strona okładki
rys. 3 (7)).
6.1.8. Zamknięcie obudowy
Nałożyć pokrywę obudowy (patrz strona okładki, rys. 5)
Przykręcić śruby przy pokrywie obudowy.
6.2. Instalacja Chronothermu
CM67RFMV
6.2.1. Włożenie baterii
Odchylić pokrywę czołową do góry, aby mieć dostęp do
przegrody baterii.
Wyjąć przegrodę baterii przez podniesienie klapy przy
dolnym prawym końcu.
Usunąć taśmę papieru w celu aktywowania dostarczonych
baterii LR6AA (Alkaliczne) i wsunąć przegrodę baterii
mocno z powrotem do regulatora.
Po chwili uaktywni się wyświetlacz.
7. Uruchomienie
Przy uruchomieniu CM67RFMV zostaje przyporządkowany
do HM 80.
7.1. Uruchomienie uniwersalnego
nastawnika zaworu mieszającego
HM 80
Włączyć napięcie robocze.
Sprawdzić mieszacz (otworzyć i zamknąć ręcznie).
Przycisnąć przycisk OTWARTY (pompa pracuje).
Przycisnąć przycisk ZAMKNIĘTY.
7.2. Wskazania LED uniwersalnego
nastawnika zaworu mieszającego
HM 80
Diody świecące nastawnika HM 80 wskazują jego tryb
pracy.
Znaczenie 4 diod LED (patrz strona okładki, rys. 2):
LED Stan Znaczenie
LED 1
(Czerwona)
Świeci Mieszacz otwiera się
LED 2
(Zielona)
Świeci Mieszacz zamyka się
LED 3
(Zielona)
Świeci Pompa włączona
Świeci
Czujnik temperatury
zasilania znajduje się w
stanie zwarcia albo zerwany
przewód (mieszacz zamyka
się)
Miganie
1/9 Włączone/
Wyłączone
Nie ma zainstalowanego
urządzenia
Miganie
9/1 Włączone/
Wyłączone
Połączenie radiowe
przerwane na więcej niż 3
godziny.
Przy błędzie wartości
zadanej temperatury
pomieszczenia system
pracuje dalej z 20 °C przy
grzaniu i 26 °C przy
chłodzeniu.
Przy błędzie odczytu
rzeczywistej temperatury
pomieszczenia temperatura
nie spadnie poniżej
minimalnej wartości zadanej
zasilania (ochrona przed
mrozem).
Miganie
5/5 Włączone/
Wyłączone
Tryb Konfiguracji
LED 4
(Czerwona)
Miganie
5/5 Włączone/
Wyłączone
Przekaz radiowy
Sygnał odbioru:
5 raz miga: bardzo dobry
1 raz miga: wystarczający
Miganie 9/1 Włączone/Wyłączone odpowiada
0,9 s LED "Włączone" i 0,1 s LED "Wyłączone".
