104
ANHANG A
A.1 Stall-Funktion (Stromgrenze)
Die Stall-Funktion ist abhängig von den Parametern:
P.0, P.1, P.2, (P.3)
Funktionsbeschreibung:
Die Stall-Funktion schützt den Frequenzumrichter gegen Abschal-
ten durch Überstrom bei konstanter Ausgangsfrequenz (f
ist
= f
soll
).
Sie wird mit P.0 aktiviert und ist im Bereich von 10…150 % des
Umrichternennstromes einstellbar.
Wird in P.0 "oFF" eingestellt, ist die Funktion außer Kraft gesetzt.
Abhängig von der Stall-Charakteristik (P.2) wird beim Erreichen
der eingestellten Auslastungsgrenze die Frequenz mit der in P.1
festgelegten Zeit solange herab-/heraufgefahren, bis die Aus-
lastungsgrenze wieder unterschritten wird. Die Frequenz bleibt auf
diesem Wert stehen bzw. wird erhöht/vermindert, wenn die Ausla-
stung die eingestellte Stall-Grenze unterschritten hat.

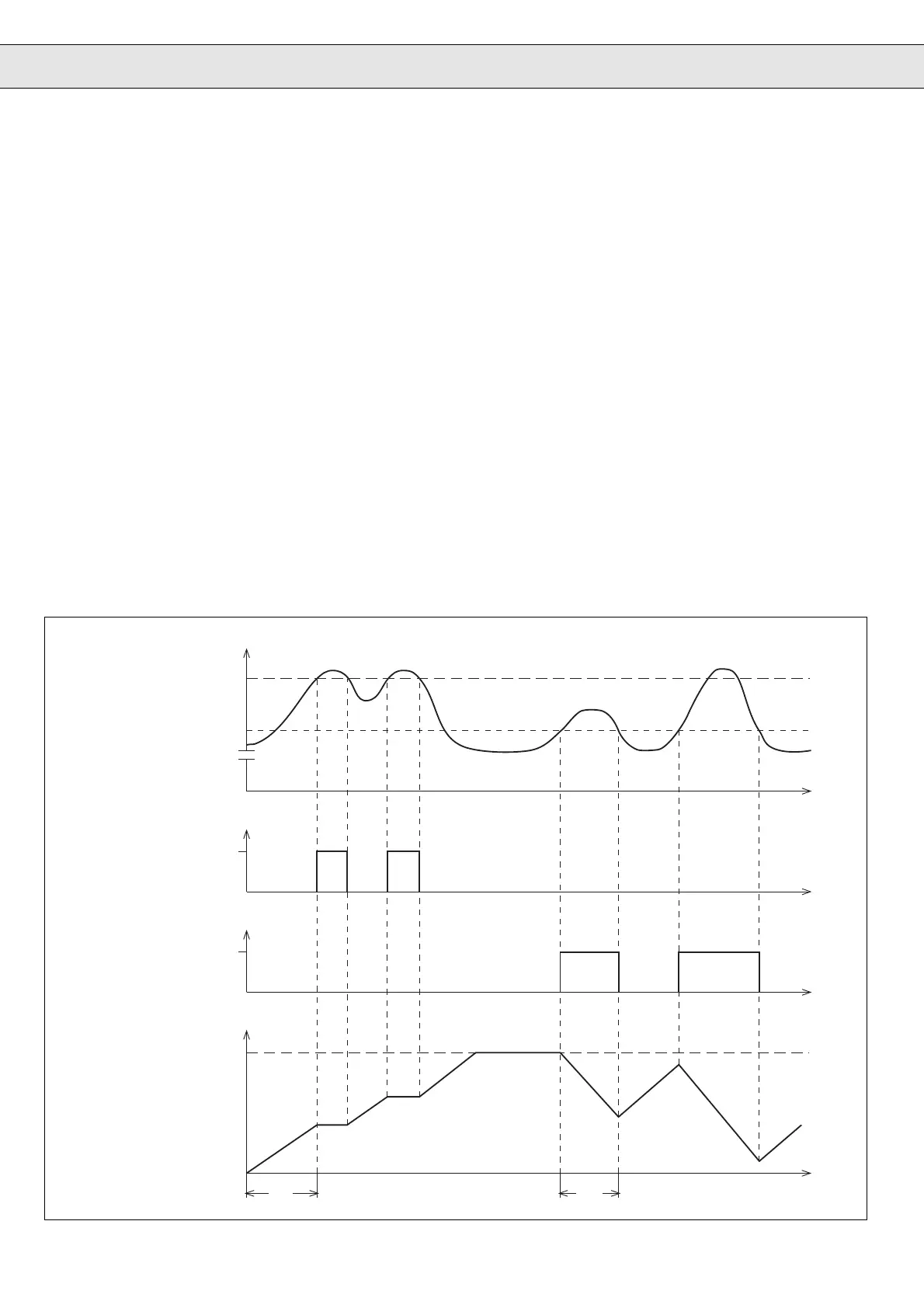

Beispiel mit positiver Drehmoment- / Drehzahlcharakteristik
ANNEX A
A.1 Stall Function (current limit)
The Stall Function depends on the parameters:
P.0, P.1, P.2, (P.3)
Functional description
The Stall Function protects the frequency inverter against switch-
off caused by overcurrent during constant output frequency (f
actual
=
f
set
). It is adjustable in the range of 10…150 % of the rated inverter
current.
The function is disabled by adjusting "oFF" in P.0. Depending on the
stall characteristic (P.2) the frequency, on attaining the adjusted
load limit, is driven up and down according to the time set in P.1,
until the unit falls below the load limit. The frequency remains at this
value or is increased/decreased when the load falls below the set
stall limit.
Example with positive torque / speed characteristic
t
o.6
P. 1
t
off
on
Stall
t
off
on
LA-Stop
t
LA-Stop
Stall-Level
f
ist
/f
actual
f
soll
/f
set
Beispiel/Example: I/I
N
= 150 %
Beispiel/Example: I/I
N
= 130 %
