5.6 Programmierbare Eingänge I1…I3
Über die programmierbaren Eingänge können sechs zusätzliche
Parametersätze und verschiedene Zusatzfunktionen des Frequenz-
umrichters aktiviert werden. Die Eingänge können kodiert (z.B. für
SPS) oder unkodiert angesteuert werden.
5.6 Programmable Inputs I1…I3
By means of the programmable inputs six additional parameter sets
and different additional functions of the frequency inverter can be
activated. The inputs can be activated either coded (e.g. for PLC)
or uncoded.
In den sechs zusätzlichen Parametersätzen können folgende
Parameter programmiert werden.
r - Parameter r.19 Sollwertvorgabe Reference setting
r.20 Drehrichtungsvorgabe Rotation setting
o - Parameter alle / all
P - Parameter P.0 Stromgrenze / Pegel Stall prevention level
P.1 Stromgrenze / Rampenzeit ACC/DEC time during stall prevention
P.2 Stromgrenze / M-n-Charakteristik Stall torque characteristic
P.3 Rampenstop / Strompegel LAD stop load level
P.4 U/f-Funktion U/f function
P.6 Drehzahlsuche / Aktivierung Speed search condition
P.7 Auto-Reset UP Automatic retry UP
P.11 Energiesparfunktion / Aktivierung Energy-saving mode
P.12 Energiesparfunktion / Pegel Energy-saving level
P.13 Rampenstop / Aktivierung LAD stop condition
P.14 Verzögerungsstop / DC-Spannungslevel LD stop DC voltage level
P.15 Lastabhängige Satzumschaltung / Pegel Load-dependent set shifting level
H - Parameter H.0 Sollwertvorwahl Presetting mode reference value
H.1 Sollwertlogik Logic of analog inputs
H.3 Ausgangslogik Output logic
H.4 Schaltbedingung Out1 Out1 - function
H.5 Schaltbedingung Out2 Out2 - function
H.9 Analogausgang / Funktion Analog output function
H.10 Analogausgang / Offset y Analog output offset y
H.11 Analogausgang / Verstärkung Analog output gain
L - Parameter alle / all
d - Parameter alle / all
C - Parameter C.0 Absolute Sollwertobergrenze Limit of maximum reference
C.2 Drehrichtungssperre Rotation lock
C.7 DC-Bremsung / Aktivierung DC-braking mode
C.8 Schaltfrequenz Carrier frequency
C.10 Ausgangsspannungsstabilisierung Output voltage stabilization
C.14 Nullpunkthysterese Zero clamp speed
C.15 Modulationsverfahren Select mode of modulation
Voreinstellung:
I1 = Satz 1
I2 = Satz 2
I1 + I2 = Satz 3
Presetting:
I1 = Set 1
I2 = Set 2
I1 + I2 = Set 3

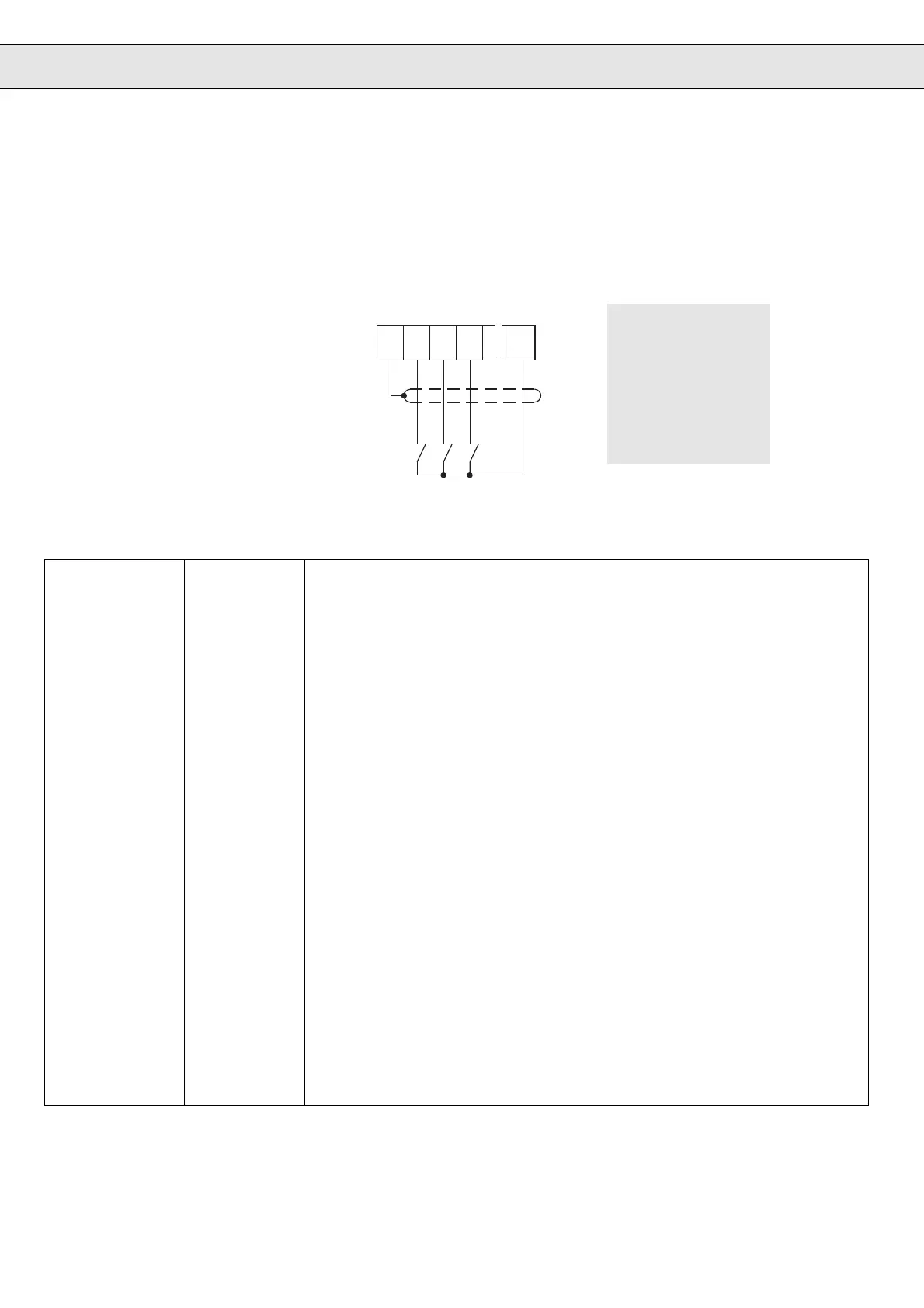

PNP-Ansteuerung nicht potentialgetrennt
13…30 V ±0 % geglättet
PNP activation not potential-separated
13…30 V ±0 % smoothed
414567
GND
I1 I2 I3
+15V
In the six additional parameter sets the following parameters can
be programmed.
In addition to it DC-Braking or Energy-Saving Function can be
activated by way of input I3.
Zusätzlich kann über den Eingang I3 DC-Bremsung oder Energie-
Sparfunktion aktiviert werden.
