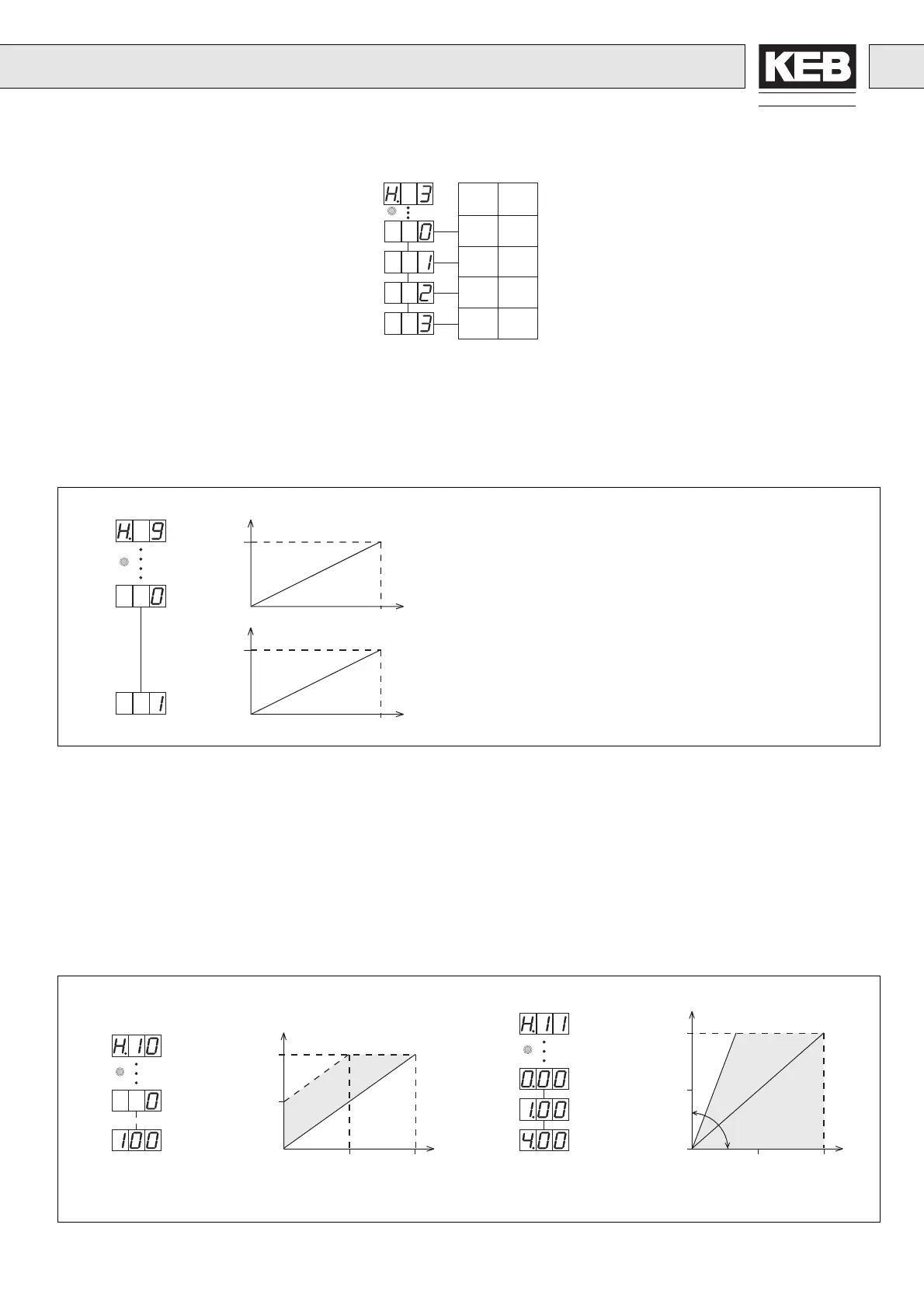

5.7.2 Analoges Ausgangssignal
Mit dem analogen Ausgangssignal kann wahlweise die Istfrequenz
oder die aktuelle Auslastung dargestellt werden.
5.7.2 Analog Output Signal
With the analog output signal the actual frequency or the current
load can be shown alternatively.
Eine universelle Anpassung an das angeschlossene Meßgerät
sowie den Meßbereich ist mit den Parametern H.10 (analog output
offset) und H.11 ( analog output gain) möglich. Die Parameter sind
nach Eingabe des Passwortes online veränderbar, so daß ein
Abgleich im direkten Dialog möglich ist.
Das angeschlossene Meßgerät muß einen konstanten Innen-
widerstand vorweisen.
Standardeinstellung ist 11 V für die max. Frequenz eines Frequenz-
bereiches (f-Mode) und Leerlauf (Ri -> ×).
A universal adaption to the connected measuring device as well as
the measuring range is possible with the parameters H.10 (analog
output offset) and H.11 (analog output gain). After entering the
password the parameters can be changed online thus permitting
the adjustment in direct dialog.
The connected measuring device must produce a constant
internal resistance.
The standard setting is 11 V for the maximum frequency of a
frequency range (f-Mode) and idle run (Ri -> ×).
11 V
102 Hz ¥ d.1
200 %
5,5 V
U
51 Hz ¥ d.1
100 %
0
0
0 V
50 %
0 %
FUNCT
%
%
11 V
102 Hz ¥ d.1
200 %
5,5 V
U
4.00
1.00
0
0
0.00
0 V
51 Hz ¥ d.1
100 %
FUNCT
Die Kurven gelten für einen konstanten Innen-
widerstand des Meßgerätes von Ri = 56 ký und
beziehen sich auf den im Parameter d.1 eingestell-
ten Frequenzbereich. Im Leerlauf (Ri -> ×) beträgt
die max. Spannung ca. 11 V.
The curves apply to a constant internal resistance of
the measuring instrument of Ri = 56 ký and refer to
the frequency range adjusted in parameter d.1.
During idle run (Ri -> ×) the max. voltage is approx.
11 V.
f
FUNCT
10 V
102 Hz ¥ d.1
10 V
200 %
I
U
U
Mit dem Parameter H.3 (output logic) kön-
nen die Ausgänge invertiert werden.
X = Ausgang invertiert
The outputs can be inverted with the
parameter H.3 (output logic).
X = output inverted
