ANTRIEBSTECHNIK

COMBIVERT F0

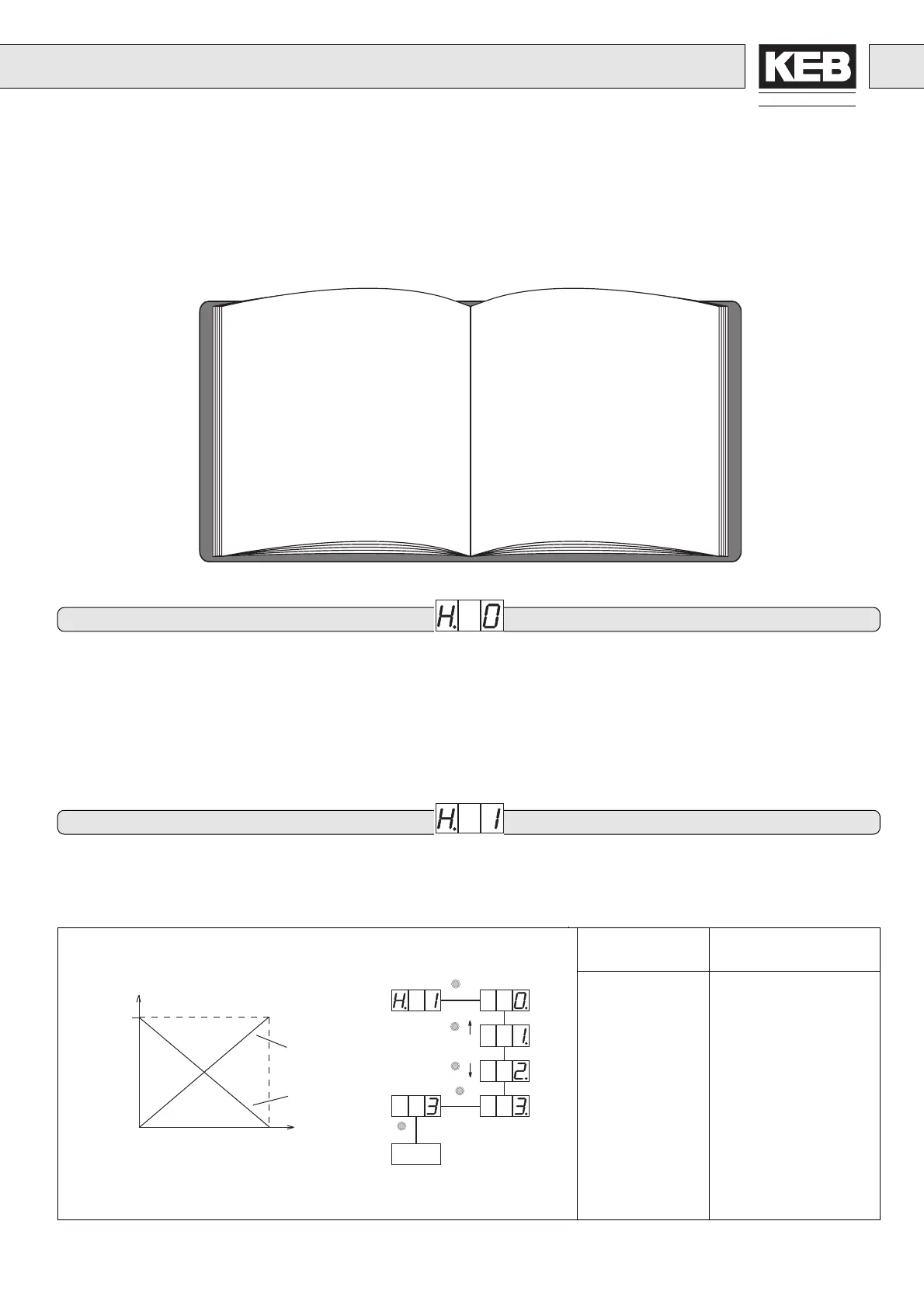

6.5 Input/Output Handler

Die Input/Output Parameter (H-Parameter) bestimmen die Bele-

gung und die Funktion der analogen und digitalen Ein- und Ausgän-

ge.

6.5 Input/Output Handler

The Input/Output Parameters (H-Parameter) determine the

occupancy and the function of the analog and digital inputs and

outputs.

H.0 : Sollwertvorwahl

H.1 : Sollwertlogik

H.3 : Ausgangslogik

H.4 : Schaltbedingung Out1

H.5 : Schaltbedingung Out2

H.7 : Eingangslogik

H.8 : Eingangsfunktion / Satzauswahl

H.9 : Analogausgang / Funktion

H.10 : Analogausgang / Offset y

H.11 : Analogausgang / Verstärkung

H.0 : Presetting mode reference value

H.1 : Logic of analog inputs

H.3 : Output logic

H.4 : Out 1 - function

H.5 : Out 2 - function

H.7 : Input logic

H.8 : In -function parameter set

H.9 : Analog output function

H.10 : Analog output offset y

H.11 : Analog output gain

Sollwertvorwahl

Mit der Sollwertvorwahl wird das Gerät auf die gegebe-

nen Sollwertvorgaben eingestellt. Die möglichen Kom-

binationen sind in Tabelle 1 auf Seite 24 aufgeführt. Soll

über den REF-Eingang ein Strom vorgeben werden, so

muß der Jumper 1 eingelötet werden.

Die Eingabe ist durch zweimal ENTER abzuspeichern.

Presetting mode reference value

With the presetting mode of reference value the unit is

adjusted to the given set values. The possible

combinations are listed in table 1 on page 24. If a current

shall be applied through the REF input then jumper 1

must be soldered in.

The input is stored by pressing ENTER twice.

Sollwertlogik

Mit diesem Parameter wird als Sollwerteingang REF/

REF1 oder REF2 definiert und bestimmt, ob der Ein-

gang invertiert/nicht invertiert werden soll.

Logic of analog inputs

With this parameter REF/REF1 or REF2 are specified as

reference input and determined whether the input shall

be inverted/not inverted.

FUNCT

DOWN

ENTER

max

10 V

REF

min

(o.2)

(o.1)

Sollwerteingang Logik

Reference input Logic

REF/REF1 nicht invertiert

not inverted

REF/REF1 invertiert

inverted

REF2 nicht invertiert

not inverted

REF2 invertiert

inverted

nicht invertiert

not inverted

invertiert

inverted

Speichern

Store
