96
Art.-Nr. / Part No. R
B
P
R
2)
COMBIVERT P
N
Nennleistung / Rated Power
1)
[W]
[Ohm] [kW] 6 % 25 % 40 %
07.F0.050-0019 82 1,8 07 80
09.F0.050-0019 82 1,8 09 80
1)
Widerstandsnennleistung P
N
in Abhängigkeit von der Spitzenleistung
und der Einschaltdauer ED [%]
2)
Kurzzeitig aufgenommene Spitzenleistung P
R
Dimensionierung FU : Motor = 1 : 1
1)
Rated resistor value P
N
depends on the peak braking power and the
cyclic duration factor c.d.f. [%]
2)
Short-time taken up peak braking power P
R
Dimensioning Inverter : Motor = 1 : 1

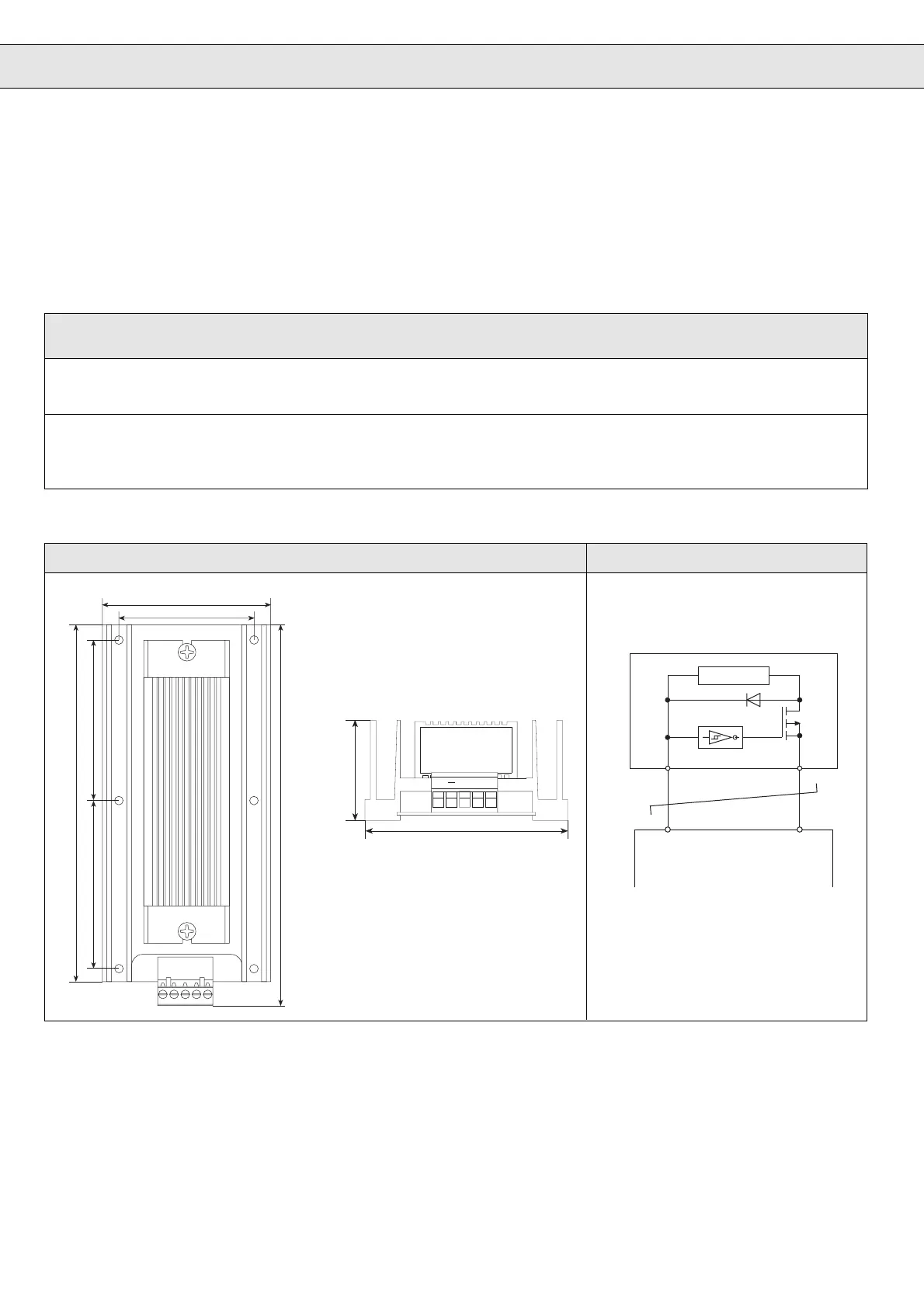

9.1.2 Internes Bremsmodul
Bremstransistor + Ansteuerung + Bremswiderstand
Das interne Bremsmodul ist nur für die Chassis-Version Größe
07…09 (200 V-Klasse) erhältlich und wird als Einschub in den
Kühlkörper des Umrichters integriert (siehe Seite 14).
9.1.2 Internal Braking Module
Braking transistor + Drive circuit + Braking resistor
The internal braking module is available only for units of the chassis
version sizes 07…09 (200 V class). It is inserted in the heat sink of
the inverter (see page 14).
+U
ZK
ÐU
ZK
KEB COMBIVERT
+
Ð
59
76,5
174,5
75,5 75,5
162
+
76,5
37,5
Abmessungen / Dimensions Anschluß / Connection
