29
ANTRIEBSTECHNIK
COMBIVERT F0
5.6.1 Zusatzfunktionen
Um DC-Bremsung oder Energie-Sparfunktion über den Eingang I3
zu aktivieren, muß H.8 mit einemWert - 4 programmiert werden.
In den Parametern C.7 (DC-braking mode) bzw. P.11 (energy-
saving mode) wird der Eingang entsprechend belegt.
Die Parameter C.7, P.11 und H.8 sind gegeneinander verriegelt,
um eine Fehlprogrammierung auszuschließen.
Beispiel: Wenn I3 auf DC-Bremsung programmiert wird, sind die
Energie-Sparfunktion über I3 (P.11 = 3) und im Parame-
ter H.8 die Werte 5…8 gesperrt.
5.6.2 Multi-Step-Speed
Forderung: Der Frequenzumrichter soll über zwei Schalter vier
verschiedene Frequenzen anfahren (3 feste Werte
und 1 variabler Wert über Potentiometer).
Lösung: Die Eingänge I1 und I2 sind für Parametersatzwahl
programmiert.
Parametersatz 0 = –
Parametersatz 1 = I1
Parametersatz 2 = I2
Parametersatz 3 = I1 + I2
(Programmierung von Parametersätzen s. Seite 71)
Voreinstellung:
Parametersatz 0 analog o.13 = 3
Parametersatz 1 r.19 = 5 Hz o.13 = 1
Parametersatz 2 r.19 = 50 Hz o.13 = 1
Parametersatz 3 r.19 = 70 Hz o.13 = 1
5.6.1 Additional Functions
In order to activate DC-braking or energy-saving function over the
input I3 the parameter H.8 must be programmed with a value - 4.
The input is occupied accordingly in the parameters C.7 (DC-
braking mode) or P.11 (energy-saving function).
The parameters C.7, P.11 and H.8 are locked against each other to
exclude any error programming.
Example: when I3 is programmed for DC-Braking, the energy-
saving function is locked by way of I3 (P.11 = 3) and the
values 5…8 in parameter H.8 are disabled.
5.6.2 Multi-Step-Speed
Demand: By way of two switches the frequency inverter shall
approach four different frequencies (3 fixed values
and 1 variable value by potentiometer).
Solution: The inputs I1 and I2 are programmed for parameter
set selection.
Parameterset 0 = –
Parameter set 1 = I1
Parameter set 2 = I2
Parameter set 3 = I1 + I2
(programming of parameter sets see page 71)
Presetting:
Parameter set 0 analog o.13 = 3
Parameter set 1 r.19 = 5 Hz o.13 = 1
Parameter set 2 r.19 = 50 Hz o.13 = 1
Parameter set 3 r.19 = 70 Hz o.13 = 1

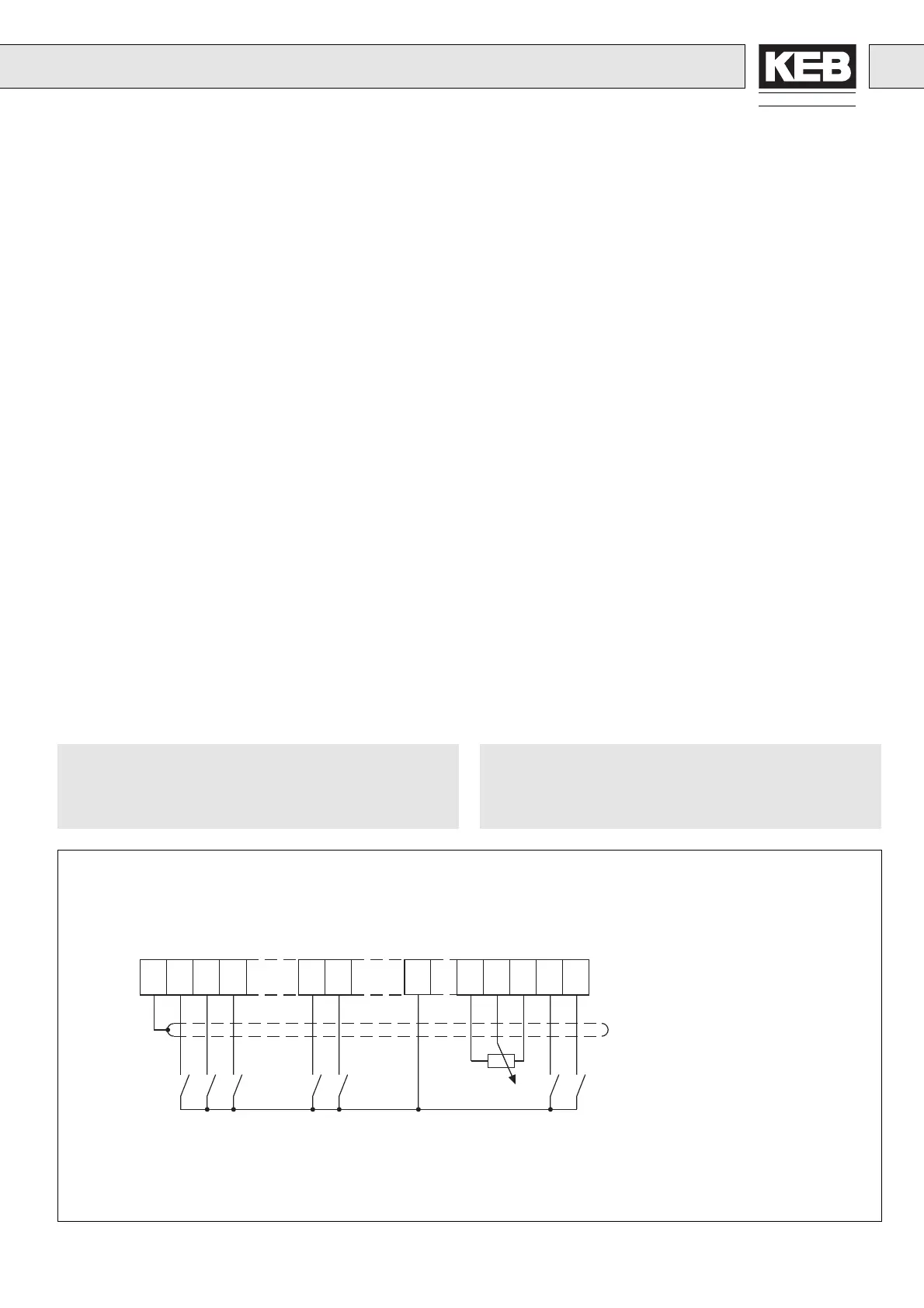

I1…I3 offen -> analoger Sollwert
I1…I3 open -> analog setpoint value
410567
GND I1 I2 I3 F
11 14 19 20
R +15 ST RST
5Hz 50Hz
70 Hz
181716
