98
INBETRIEBNAHME UND WARTUNG
VARMECA 30
Motor oder Getriebemotor mit variabler Drehzahl
OPTIONEN
LEROY-SOMER
3776 de - 07.2007 / h

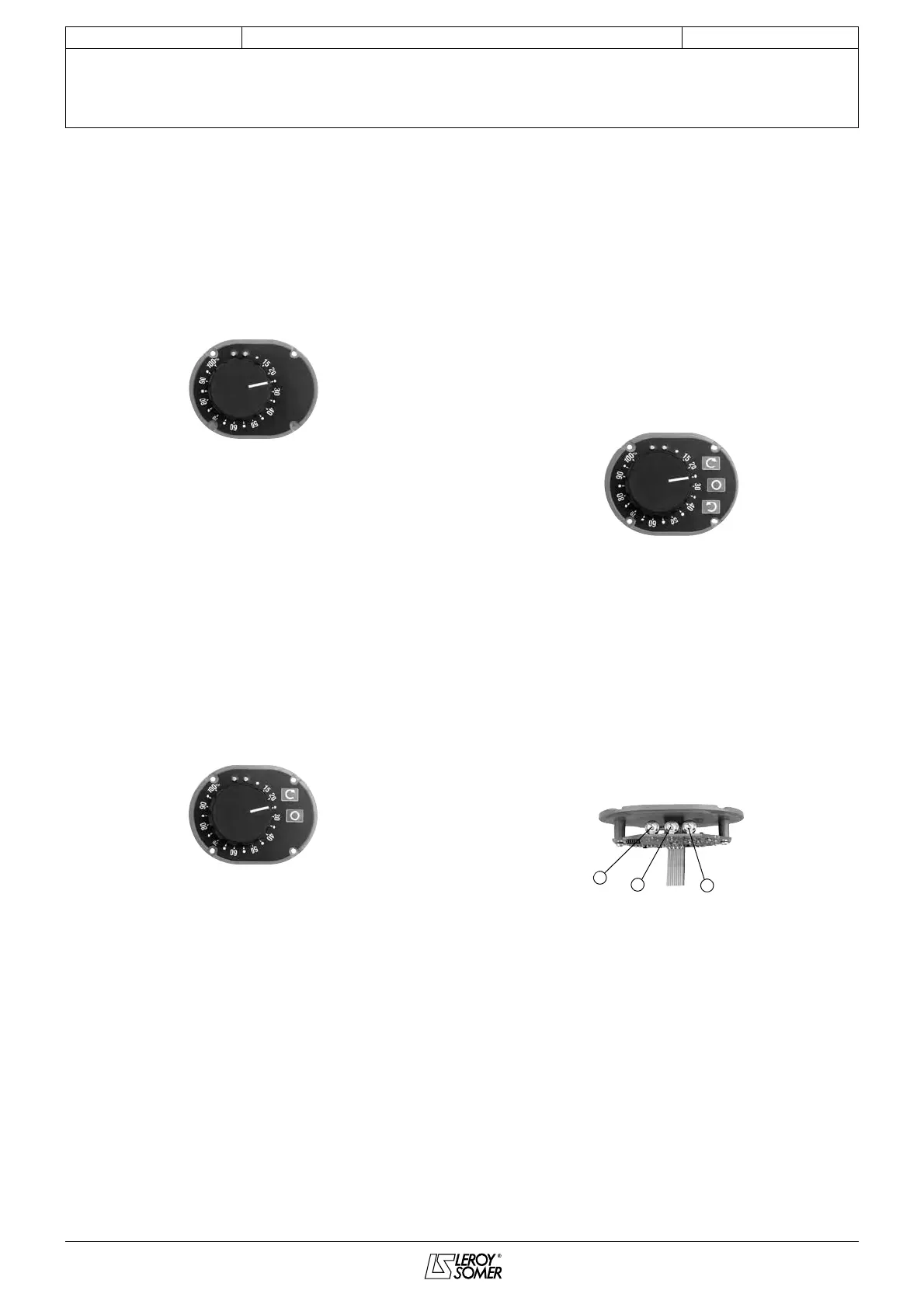

7 - OPTIONEN
7.1 - Option „Drehzahlregelknopf“
(B 31/32 oder B 33/34)
Die Einstellung der Drehzahl erfolgt über ein Potentiometer
mit einer Skala von 15 bis 100 %.
• 2 Anzeige-LEDs sind vorhanden.
• Anschluss am Steckverbinder P2 (VMA 31/32) oder direkt
an den Steuerklemmenleisten (VMA 33/34)
7.2 - Option „Drehzahlregelknopf mit in-
tegriertem START/STOP-Schalter“
(BMA 31/32 oder BMA 33/34)
Nachdem der VARMECA 30 eingeschaltet ist, kann der An-
trieb zusätzlich zur Drehzahlregelung mit einer "START"- und
einer "STOP"-Taste nach Belieben lokal gesteuert werden.
Ein Fahrbefehl wird erst dann berücksichtigt, wenn die be-
treffende Taste für die Dauer einer Sekunde gedrückt
wurde.
• 2 Anzeige-LEDs sind vorhanden.
• Anschluss am Steckverbinder P2 (VMA 31/32) oder direkt
an den Steuerklemmenleisten (VMA 33/34).
• Die Brücke nicht zwischen den Klemmen 8-11 und/oder 9-11
(VMA 31/32) anschliessen.
7.3 - Option „Drehzahlregelknopf mit
Schalter Rechtslauf/Linkslauf/STOP“
(BMAVAR 31/32 oder BMAVAR 33/34)
Nachdem der VARMECA 30 eingeschaltet ist, kann der An-
trieb zusätzlich zur Drehzahlregelung mit einer "START-
Rechtslauf"-, einer "START-Linkslauf"- und einer "STOP"-
Taste nach Belieben lokal gesteuert werden. Ein Fahrbefehl
wird erst dann berücksichtigt, wenn die betreffende Taste für
die Dauer einer Sekunde gedrückt wurde.
• 2 Anzeige-LEDs sind vorhanden.
• Anschluss am Steckverbinder P2 (VMA 31/32) oder direkt
an den Steuerklemmenleisten (VMA 33/34).
• Die Brücke nicht zwischen den Klemmen 8-11 und/oder 9-11
(VMA 31/32) anschliessen.
7.4 - Option „Interne Drehzahlvorgabe“
(CVI VMA 31/32 oder CVI VMA 33/34)
Die Drehzahleinstellung erfolgt über Potentiometer, die nach
Entfernen der Abdeckung zugänglich sind.
c Potentiometer Vit. mini (min. Drehzahl): Abgleich der mini-
malen Drehzahl.
d Potentiometer Vit.Int (interne Drehzahl): Drehzahleinstel-
lung, ersetzt die Einstellung über den Drehzahlregelknopf.
e Potentiometer Vit. Max (max. Drehzahl): Abgleich der maxi-
malen Drehzahl.
2 Anzeige-LEDs sind ebenfalls vorhanden.
Anmerkung: Bei dieser Option die Klemme ADI1 nicht ver-
drahten.
1
2
3
