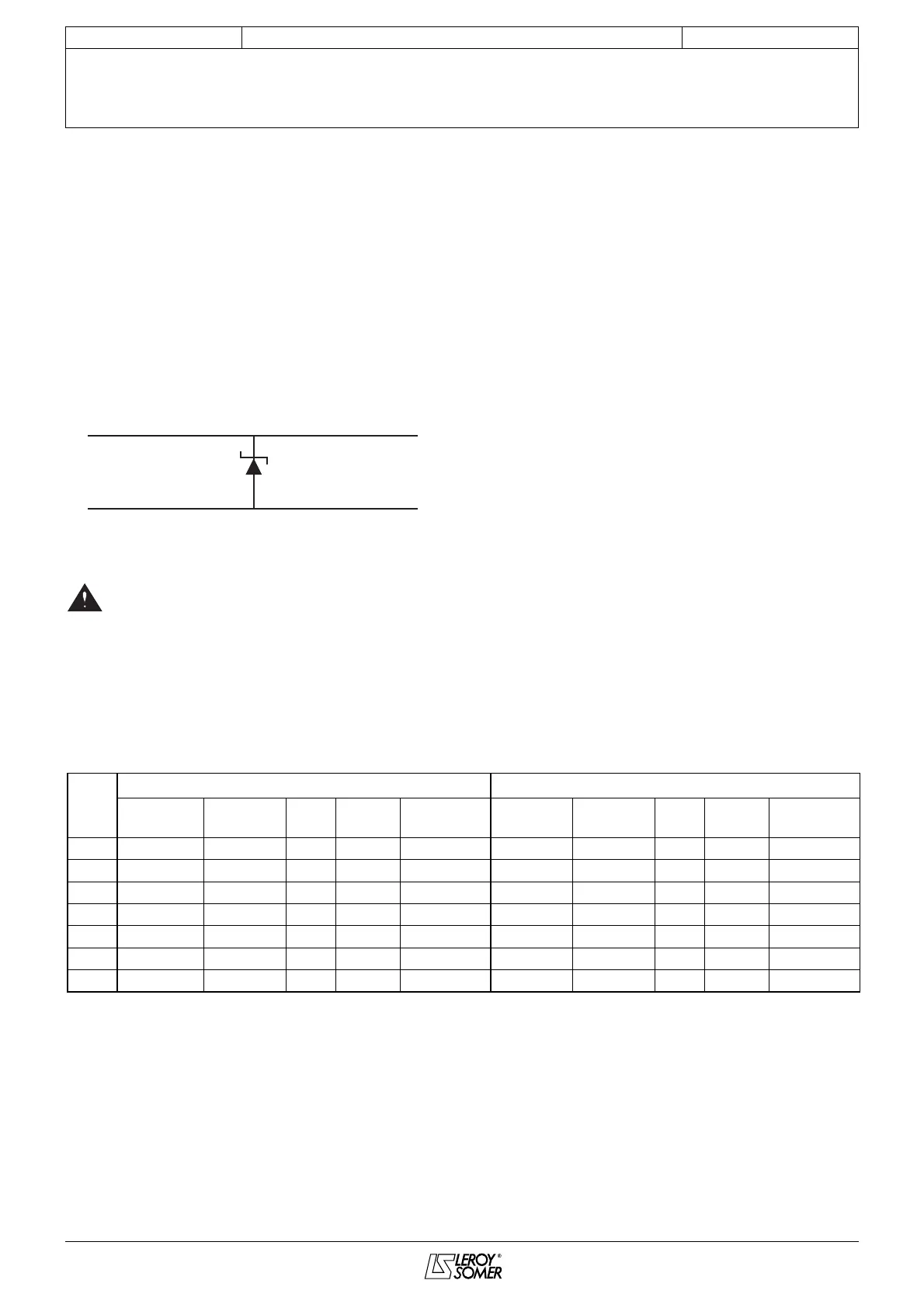

12
INSTALLATION ET MAINTENANCE
VARMECA 30
Moteur ou motoréducteur à vitesse variable
INFORMATIONS GENERALES
LEROY-SOMER
3776 fr - 07.2007 / h
d’endommagement du variateur, les précautions suivantes
peuvent être envisagées :
- isolation galvanique des entrées/sorties,
- doubler le blindage des câbles d’un fil de terre de 10 mm
2
minimum. Le blindage du câble et le fil de terre doivent être
reliés ensemble à chaque extrémité et raccordés à la masse
par une connexion la plus courte possible. Cet artifice permet
aux forts courants de passer dans le fil de terre, plutôt que
dans le blindage,
- renforcer la protection des entrées/sorties logiques et
analogiques en ajoutant une diode zener ou un écrêteur.
Suppression des surtensions Entrées/Sorties logiques
et analogiques unipolaires
Ces circuits sont disponibles en modules (montage sur rail).
Ces circuits ne conviennent pas pour les signaux codeur ou
pour des réseaux de données logiques rapides, parce que les
diodes peuvent affecter le signal. La plupart des codeurs ont
une isolation galvanique entre la carcasse du moteur et le
circuit du codeur, et dans ce cas, aucune précaution n’est
nécessaire. Pour les réseaux de données, suivre les
recommandations spécifiques au réseau.
Si une sortie logique subit de fortes surtensions, le variateur
déclenche en défaut « Old1 ».
diode Zener 30V
(ex : 2xBZW50-15)
Signal
0V 0V
vers le variateur
1.6 - Définition des câbles et protections
• Il est de la responsabilité de l’utilisateur d’effectuer le raccordement et la protection du VARMECA 30 en fonction
de la législation et des règles en vigueur dans le pays dans lequel il est utilisé. Ceci est particulièrement important
pour la taille des câbles, le type et le calibre des fusibles, le raccordement de la terre ou de la masse, la mise hors tension,
les acquittements de défauts, l’isolement et la protection contre les surintensités.
• Ces tableaux sont donnés à titre indicatif, en aucun cas ils ne se substituent aux normes en vigueur.
• Dans le cas d’utilisation d’un disjoncteur, celui-ci doit être de type disjoncteur moteur (courbe D).
• Le disjoncteur différentiel doit être de type B. Un trop grand nombre d’appareils raccordés sur un seul disjoncteur
différentiel peuvent provoquer un déclenchement de celui-ci. S’assurer que le différentiel protège seulement le
VARMECA.
• Respecter les tailles des fusibles de protection.
P
(kW)
Alimentation monophasée 110V - 10 % à 120V + 10 % Alimentation monophasée 208V - 10 % à 240V + 10 %
Calibre
VMA
Fusibles
(gG)
I (A)
Câbles
(mm
2
)
PE
Calibre
VMA
Fusibles
(gG)
I (A)
Câbles
(mm
2
)
PE
0,25 31 ML 025 8 6,8 1,5 M16 + M20 31 M 025 8 3,5 1,5 M16 + M20
0,37 31 ML 037 10 8,5 1,5 M16 + M20 31 M 037 10 4 1,5 M16 + M20
0,55 31 M 055 10 4,5 1,5 M16 + M20
0,75 31 M 075 16 7 2,5 M16 + M20
0,9 32 M 090 16 9 2,5 M16 + M20
1,1 32 M 110 20 11 2,5 M16 + M20
1,5 32 M 150 25 14 2,5 M16 + M20
