INSTALLAZIONE E MANUTENZIONE
VARMECA 30
Motore o motoriduttore a velocità variabile
COLLEGAMENTI
LEROY-SOMER
3776 it - 07.2007 / h

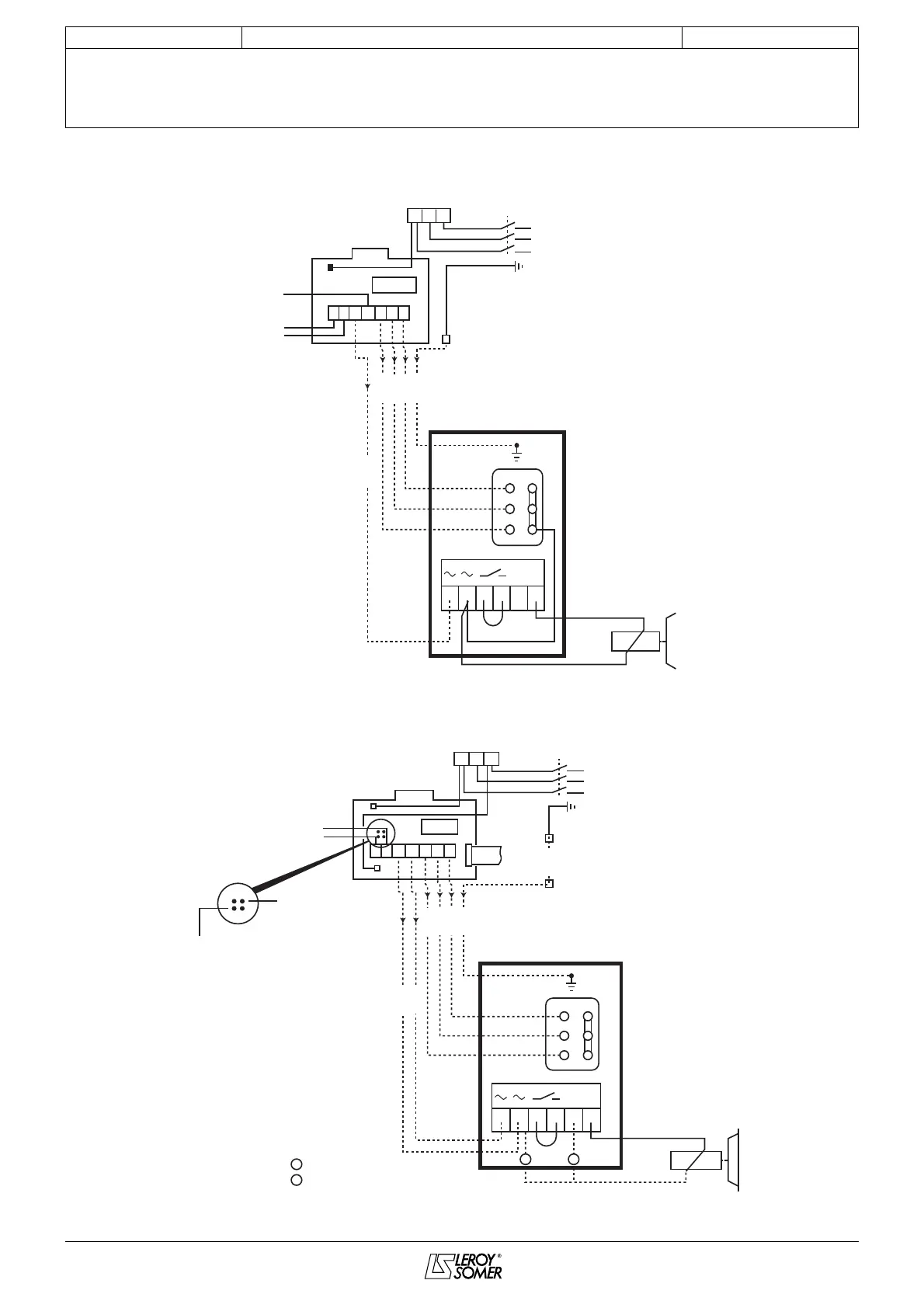

3.9 - Schemi delle opzioni SO VMA e VMA ESFR
3.9.1 - Collegamento dell’opzione SO VMA 31/32
3.9.2 - Collegamento dell’opzione VMA ESFR 31/32
Freno
100 - 120VDC
U
V
S06
U
SO VMA
PE
L1
VW
+-
F2
L1 L2 L3
F1
W
+–
Alimentazione verso 2° motore
(uscita tensione e frequenza variabile)
Rete di alimentazione trifase 400V
Verso centro
stella motore
Verso bobina
freno
Alimentazione verso 2° freno
(uscita tensione di rete)
C
U
V
W
Alimentazione verso 2° freno
(uscita tensione della rete)
: rete 400/480V
Freno
180VDC
S06
+ –
1
1
: rete 230V
2
2
U
ESFR
PE
PE
V W
+ -
F2
L1 L2 L3
F1
Rete di alimentazione*
230/400V
*NOTA : Per le versioni
monofasi, l’alimentazione
è su i morsetti L e N.
Verso bobina
freno
Alimentazione verso il 2° motore
(uscita tensione e frequenza variabile)
L1
L3
Cavo piatto con
connettore opzioni
Doppia-alternanza
(rete 208-240VAC)
Mono-alternanza
(rete 380-480VAC)
