25
INSTALLATION ET MAINTENANCE
VARMECA 30
Moteur ou motoréducteur à vitesse variable
RACCORDEMENTS
LEROY-SOMER
3776 fr - 07.2007 / h
fr
3.8 - Cas d’alimentation de 2 moteurs
avec ou sans frein en parallèle avec un
seul VARMECA
3.8.1 - Le dimensionnement du VARMECA doit
être fait pour la puissance totale des moteurs
- Il est nécessaire d’utiliser l’option flasque à 4 presse-étoupe
pour faciliter le câblage du 2
e
moteur.
3.8.2 - Le raccordement du 2
e
moteur est prévu
sur le bornier repéré U, V, W et PE des options
SO VMA et VMA ESFR en VMA 31/32 ou sur
l’option 2
e
moteur du VMA 33/34
3.8.3 - Branchement du frein du 2
e
moteur
- Avec l’option SO VMA, le redresseur est alimenté entre le
point étoile du moteur et une phase du réseau venant de la
borne F1 de l’option SO VMA 31/32.

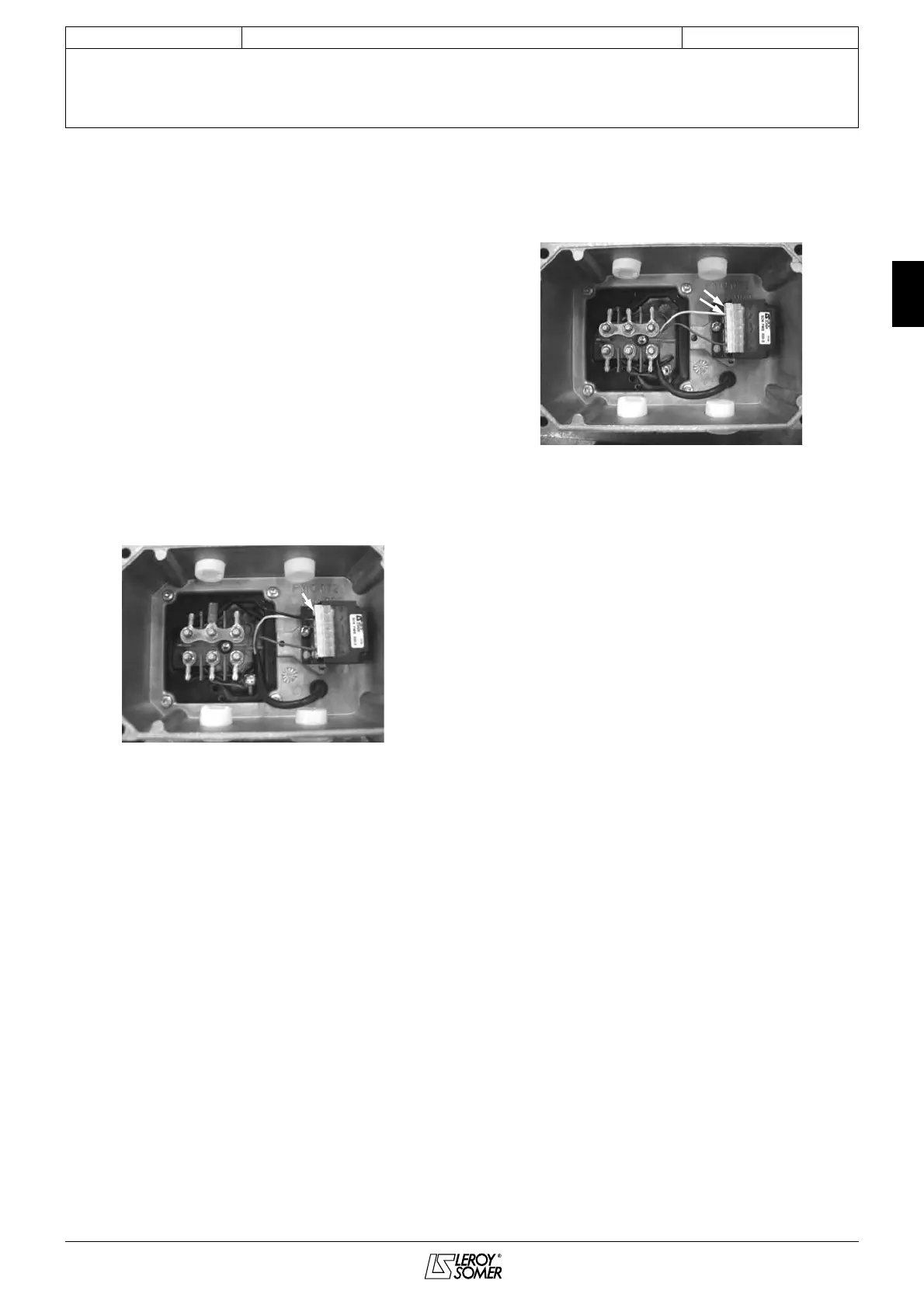

Borne F1 de l’option SO VMA 31/32
- Avec l’option VMA ESFR, le redresseur est alimenté entre
2 phases du réseau et le relais statique, raccordement à
effectuer sur les bornes F1 et F2 de l’option VMA ESFR 31/32
au VMA ESFR 33/34.
Bornes F1 et F2 de l’option VMA ESFR 31/32
