114
INSTALACIÓN Y MANTENIMIENTO
VARMECA 30
Motor o motorreductor de velocidad variable
INFORMACIÓN GENERAL
LEROY-SOMER
3776 es - 07.2007 / h
siguientes precauciones: siguientes precauciones :
- aislamiento galvánico de entradas/salidas,
- doblar el blindaje de los cables con un hilo de tierra de
10mm
2
como mínimo. El blindaje del cable y el hilo de tierra
deben unirse en cada extremo y conectarse a la masa con la
conexión más corta posible. Esto permite a las fuertes
intensidades pasar por el hilo de tierra y no por el blindaje,
-aumentar la protección de entradas/salidas lógicas y
analógicas añadiendo un diodo Zener o un limitador.

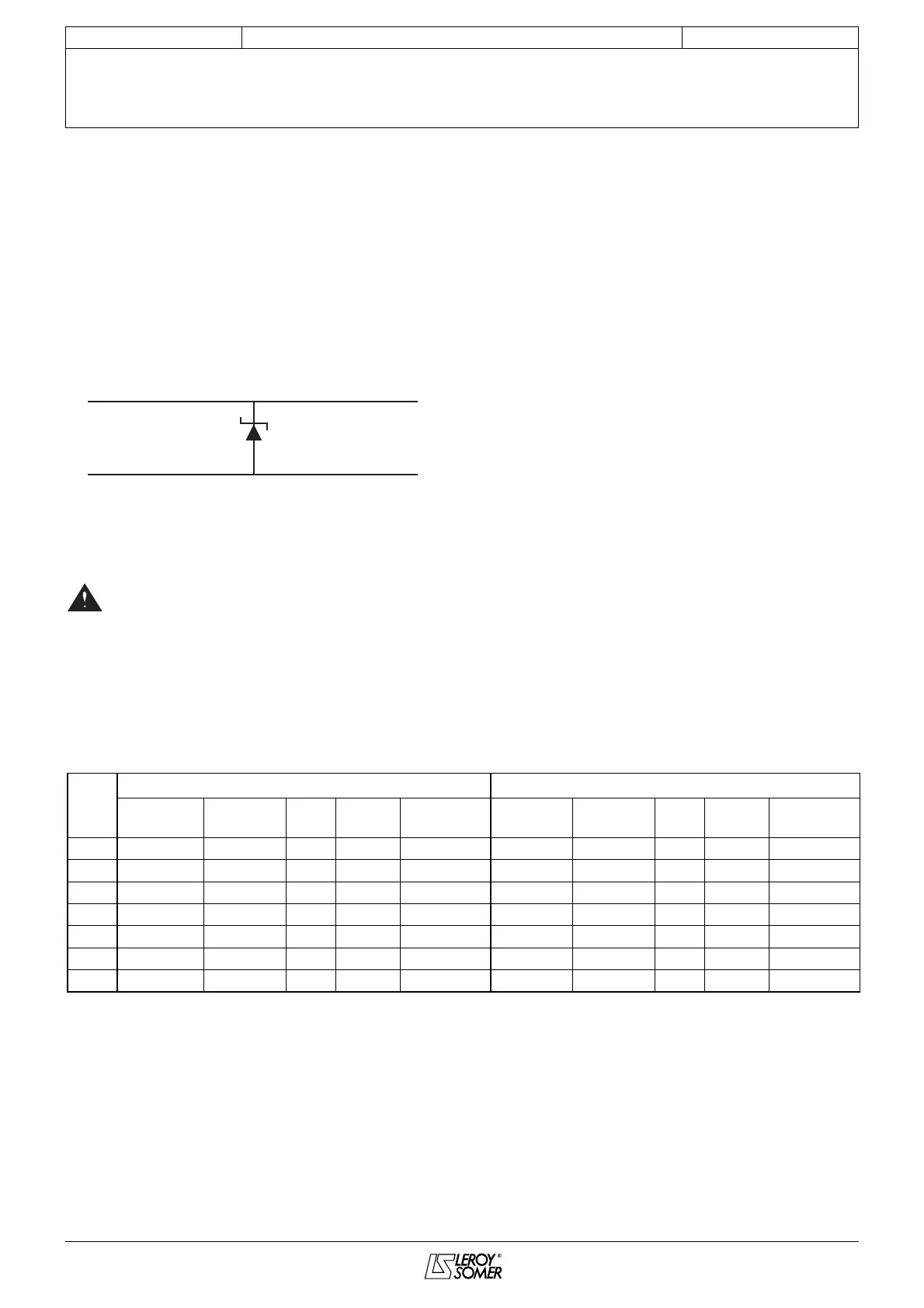

Supresión de sobretensiones Entradas/Salidas lógicas y
analógicas unipolares
Estos circuitos están disponibles en módulos (montaje en
riel). Estos circuitos no convienen para señales de
codificador o para redes de datos lógicos rápidos, ya que los
diodos pueden afectar la señal. La mayor parte de los
codificadores tienen un aislamiento galvánico entre la
carcasa del motor y el circuito del codificador y, en tal caso,
no es necesaria ninguna precaución. Para las redes de
datos, seguir las recomendaciones específicas para la red.
Si una salida lógica sufre fuertes sobretensiones, el variador
pasa por defecto a " Old1 ".
diode Zener 30V
(ej: 2xBZW50-15)
Señal
0 V 0 V
hacia el variador
1.6 - Definición de cables y protecciones
• Es responsabilidad del usuario efectuar el conexionado y proteger el VARMECA 30 respetando la legislación y
las normas vigentes del país donde se utilice. Esto es de especial importancia con respecto al tamaño de los
cables, el tipo y tamaño de los fusibles, la conexión a tierra o masa, la desconexión de la red, el reset de averías, el
aislamiento y la protección contra sobrecargas.
• Estas tablas son sólo indicativas y en ningún caso sustituyen las normas vigentes.
• En caso de utilización de un disyuntor, éste debe ser de tipo disyuntor motor (curvo D).
• El interruptor diferencial debe ser de tipo B. Un número demasiado elevado de aparatos conectados a un solo
interruptor diferencial puede provocar la activación del mismo. Comprobar, por lo tanto, que el diferencial proteja
únicamente el VARMECA.
• Respetar los tamaños de protección.
P
(kW)
Alimentación monofásica 110V - 10% a 120V + 10% Alimentación monofásica 208V - 10% a 240V + 10%
Tamaño
VMA
Fusibles
(gG)
I (A)
Cables
(mm
2
)
PE
Tamaño
VMA
Fusibles
(gG)
I (A)
Cables
(mm
2
)
PE
0,25 31 ML 025 8 6,8 1,5 M16 + M20 31 M 025 8 3,5 1,5 M16 + M20
0,37 31 ML 037 10 8,5 1,5 M16 + M20 31 M 037 10 4 1,5 M16 + M20
0,55 31 M 055 10 4,5 1,5 M16 + M20
0,75 31 M 075 16 7 2,5 M16 + M20
0,9 32 M 090 16 9 2,5 M16 + M20
1,1 32 M 110 20 11 2,5 M16 + M20
1,5 32 M 150 25 14 2,5 M16 + M20
