2 - INSTALLATION
• Es liegt in der Verantwortung des Eigentümers
oder des Benutzers zu überprüfen, ob Installation,
Anwendung und Wartung des Umrichters und seiner Op-
tionen in Übereinstimmung mit der im Aufstellungsland
geltenden Gesetzgebung zur Sicherheit von Personen
und Gegenständen sowie sonstiger im Aufstellungsland
geltender Vorschriften durchgeführt werden.
• Vor jedem Eingriff die Spannungszufuhr des Umrich-
ters trennen und verriegeln sowie 2 Minuten lang das
Entladen der Kondensatoren bei der einphasigen Modell-
reihe abwarten.
• Nach dem Anschluss prüfen, dass die Dichtungen kor-
rekt positioniert, die Schrauben und Kabelverschraubun-
gen gut angezogen sind, um die Schutzart IP 65 zu
erreichen.
• Das bei Abkühlen der Maschinen entstehende Kon-
denswasser wird über Kondenswasserlöcher abgeführt,
die am tiefsten Punkt des Gehäuses (je nach Einbaulage)
angebracht werden. Bei Bedingungen, die die Kondens-
wasserbildung begünstigen, wird empfohlen, die Kon-
denswasserlöcher ständig offen zu lassen.
• Wenn die Abdeckung offen ist, beträgt die Schutzart
des VARMECA 30 IP 10. Jeglicher Eingriff darf aus-
schliesslich von qualifiziertem Personal mit entspre-
chender Befähigung ausgeführt werden.
2.1 - Allgemeines
Der VARMECA 30 wird wie ein Standardmotor durch
Flansch- oder Fussbefestigung auf der Maschine montiert.
Die Belüftung des Motors gewährleistet die Kühlung der Ein-
heit. Der Lufteintritt darf nicht verstopft oder verschlossen
sein.
Die Position der Trägerplatten für Potentiometer und Kabel-
verschraubung wird bei der Bestellung angegeben. Diese
können jedoch auch noch nachträglich getauscht werden.
3 - ANSCHLÜSSE
• Alle Anschlussarbeiten müssen in Übereinstim-
mung mit den im Aufstellungsland geltenden Ge-
setzen ausgeführt werden. Dies beinhaltet die Erdung
oder den Anschluss an die Masse, damit sichergestellt
werden kann, dass kein direkt zugänglicher Teil des Um-
richters das Potential des Netzes oder einer beliebigen
anderen Spannung besitzen kann, die als gefährlich ein-
zustufen ist.
• Die an den Kabeln oder den Anschlüssen von Netz, Mo-
tor, Bremswiderstand oder Filter anliegenden Spannun-
gen können lebensgefährliche elektrische Schläge
auslösen. Eine Berührung ist in jedem Fall zu vermeiden.
• Der Umrichter muss über eine Trennvorrichtung mit
Spannung versorgt werden, damit er sicher spannungs-
los geschaltet werden kann.
• Der Umrichter enthält Kondensatoren, die auch nach
Abschalten der Spannungsversorgung eine lebensge-
fährliche Spannung besitzen.
• Nach dem Ausschalten des Umrichters 2 Minuten war-
ten, bevor die Schutzvorrichtungen entfernt werden.
• Die Spannungsversorgung des Umrichters muss gegen
Überlast und Kurzschlüsse geschützt sein.
• Die Grössen der Schutzvorrichtungen sind unbedingt
einzuhalten.
• Anschluss nur über Kupferleiter.
• Die Vereinbarkeit von Spannung und Strom des Umrich-
ters, des Motors und des Netzes überprüfen.
• Nach dem Betrieb des Umrichters können der Kühlkör-
per oder die Bremswiderstände sehr heiss sein, eine Be-
rührung nach Möglichkeit vermeiden.
3.1 - Vorsichtsmassnahmen bei der
Verkabelung
• Wenn der VARMECA 30 ferngesteuert wird, dürfen Leis-
tungs- und Steuerkabel nicht gemeinsam verlegt werden.
• Alle Kabel der Fernsteuerung müssen abgeschirmt sein und
einen Querschnitt zwischen 0,22 mm
2
und 1 mm
2
aufweisen.
Die Abschirmung muss an beiden Enden geerdet werden.
• Es muss überprüft werden, dass sich die verschiedenen Er-
dungspunkte auf demselben Potential befinden.

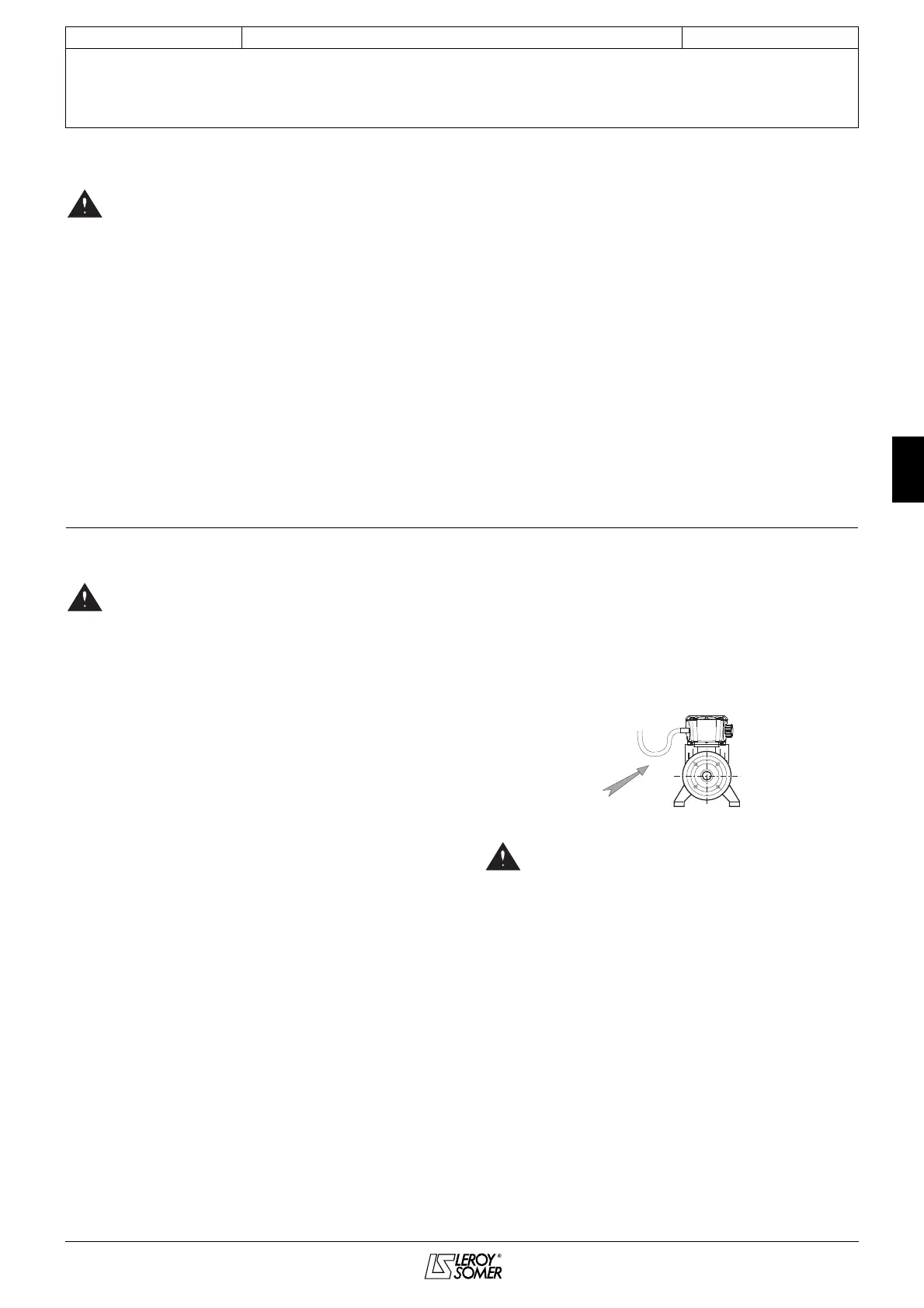

• Die Kabel mit einem Biegeradius an den Kabelverschrau-
bungen ankommen lassen, um das Eindringen von Wasser
zu verhindern.
• Die Kabelverschraubungen gut anziehen.
• Der VARMECA 30 ist in positiver Logik konfigu-
riert.
Bei der Kombination eines Umrichters mit einer Steue-
rung, die in einer anderen Logik programmiert ist, kann
es zum ungewollten Anlauf des Motors kommen.
• Im Umrichter sind die Steuerschaltkreise durch eine
einfache Isolation (IEC 664-1) von den Leistungsschalt-
kreisen getrennt. Der Installateur muss sicherstellen,
dass die externen Steuerschaltkreise gegen jede
menschliche Berührung isoliert sind.
• Wenn die Steuerschaltkreise an Schaltkreise ange-
schlossen werden sollen, die den Sicherheitsanforde-
rungen „Schutzkleinspannung“ (SELV) entsprechen,
muss eine zusätzliche Isolation angebracht werden, um
die SELV-Klassifikation zu erhalten.
