3.5 - Esquemas

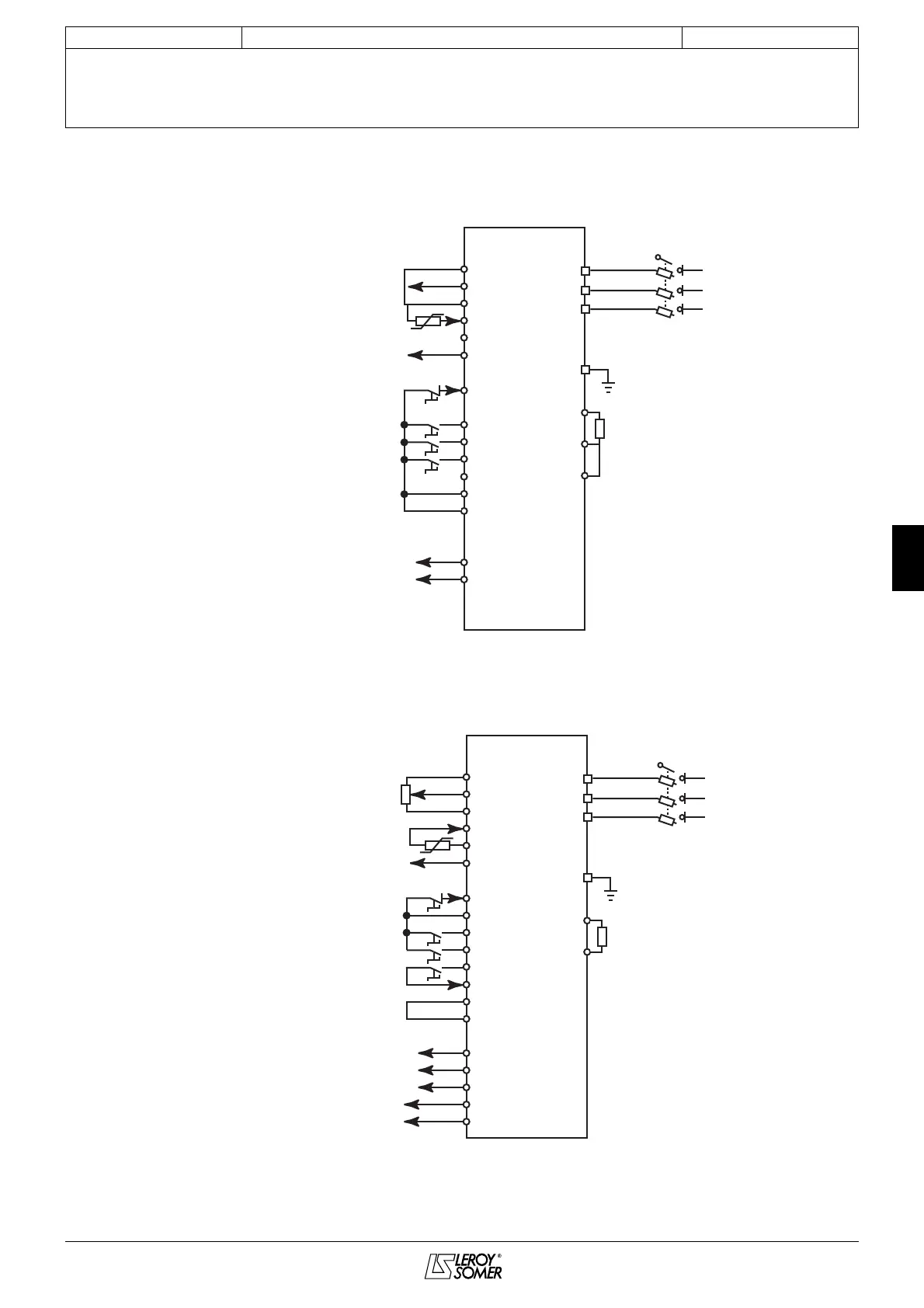

3.5.1 - Esquema de conexionado en configuración estándar
Nota:
Para las versiones monofásicas, la alimentación se efectúa en los bornes L y N
QS
Relé de señalización
0-10 V/4-20mA
Referencia velocidad
(Opciones locales o referencia exterior)
Señalización opciones locales
Entrada avería exterior
Marcha AD/Parada
Marcha AT/Parada
Selección 0-10 V/4-20mA
referencia velocidad
Entrada CTP del motor
Resistencia
de frenado
(Opción)
Red
de alimentación
10V
ADI1
0V
ADI2
24V
ADIO3
DI01
DI2
DI3
Dl4
+24V
ENA
RL1
RL2
L1
L2
L3
R+
R-
Fi
PE
2
3
4
5
6
1
8
9
10
11
12
7
13
14
VARMECA 31/32
Puente a retirar
si opción Resistencia
frenado está conectada
QS
Relé de señalización
0-10 V/4-20mA
Referencia velocidad
(opciones locales o referencia exterior)
Señalización opciones locales
Entrada avería exterior
Marcha AD/Parada
Marcha AT/Parada
Contacto de seguridad
Selección 0-10 V/4-20mA
referencia velocidad
Entrada CTP del motor
Resistencia
de frenado
(Opción)
Red
de alimentación
10V
ADI1
0V
ADI2
0V
ADIO3
DI01
+24V
DI2
DI3
+24V
DI4
SDI1
SDI2
COM
RL1C
RL10
SD01
SD02
L1
L2
L3
R+
R-
PE
2
3
4
5
6
1
8
9
10
11
12
13
14
7
15
16
17
18
19
VARMECA 33/34
